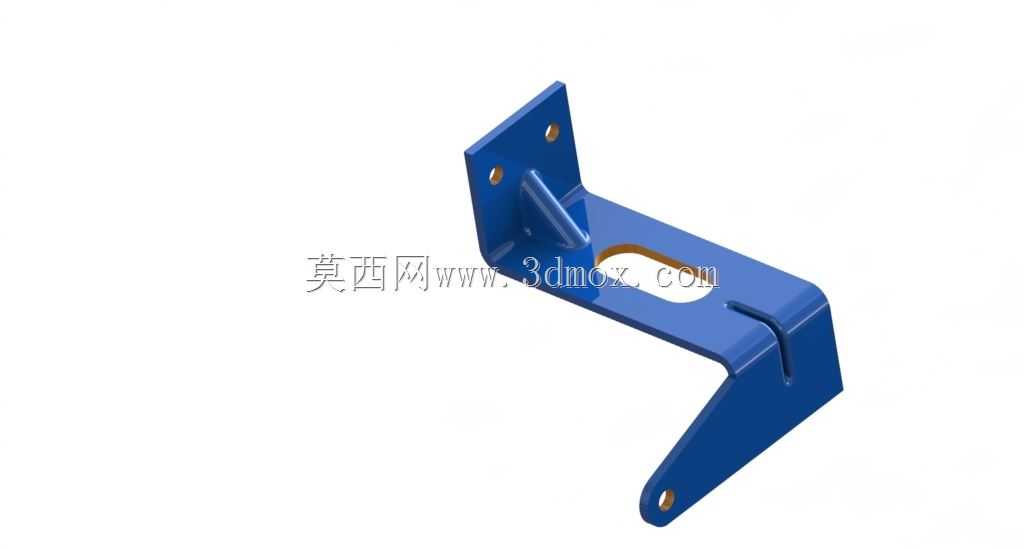

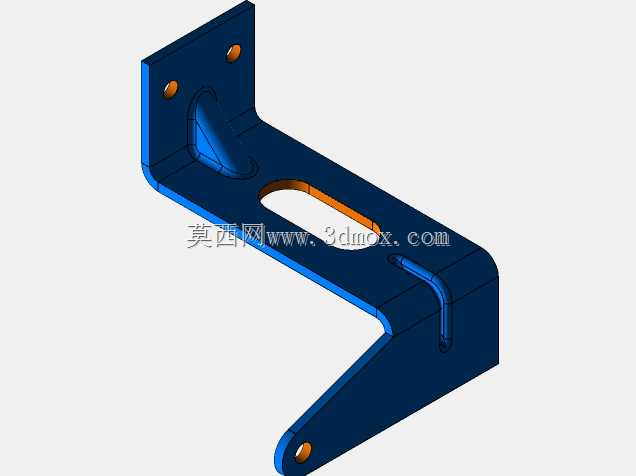

蓝色折弯加强型L型安装固定支架

这款折弯成型的金属安装支架，是工业装配领域中应用十分广泛的连接支撑构件，常被用于各类机电设备内部的元器件固定、轻型外置组件的挂载连接、生产线旁工装附件的位置固定，也可适配小型输送线侧边的传感器安装、设备外罩钣金的辅助支撑、电气柜内部元件的架高固定等场景，能够在紧凑的安装空间内完成垂直面与水平面之间的跨面连接固定，替代多零件拼接的支撑结构，减少装配环节的零件数量，提升整体安装结构的稳定性。该支架整体采用L型折弯主体结构，垂直安装边设置有两个对称的安装孔位，可通过螺栓将支架整体牢固锁定在竖直安装基准面上，垂直边与水平延伸段之间设置有三角形加强筋结构，能够大幅提升折弯位置的结构强度，避免支架在承受挂载载荷时出现折弯处变形、开裂的问题，有效提升支架的负载上限。支架水平延伸段中部开设有长圆形腰型孔，可在安装时对挂载部件的位置进行小范围的前后微调，抵消安装面的加工误差，降低装配对位的难度，腰型孔旁侧开设的窄缝结构可用于嵌入挂载部件的定位凸台，或是穿过线束、扎带实现走线固定，提升装配的规整度。支架末端向下弯折形成斜向支撑臂，臂端设置有单孔安装位，可用于连接需要倾斜布置的小型部件，或是作为辅助固定点分担主体连接位的载荷，避免应力集中在单段结构上。从安装边界来看，该支架整体结构紧凑，垂直安装边的孔位间距适配常规的M4-M6规格螺栓安装，水平段长度可满足多数小型元器件的安装进深需求，斜向臂的弯折角度经过优化，不会与周边相邻的设备部件产生运动干涉，安装后整体突出安装面的尺寸较小，不会占用过多的设备内部空间。支架的折弯圆角处理均匀，所有安装孔位均做了去毛刺处理，避免装配时划伤操作人员或是损坏配套部件的线缆、表面涂层，整体表面采用喷塑处理，具备基础的防锈防腐蚀能力，可适配常规车间环境下的长期使用需求，无需额外做表面防护处理。在设计过程中，该支架充分考虑了通用安装场景的适配性，没有设置特殊的异形安装结构，可通过标准螺栓直接完成装配，不需要定制配套的连接紧固件，能够有效降低采购和装配成本，同时加强筋的设置在不增加整体板材厚度的前提下提升了结构强度，兼顾了轻量化与结构刚性的需求，适合批量生产应用在各类通用工业装配场景中。
