双接线柱立式电磁继电器结构设计

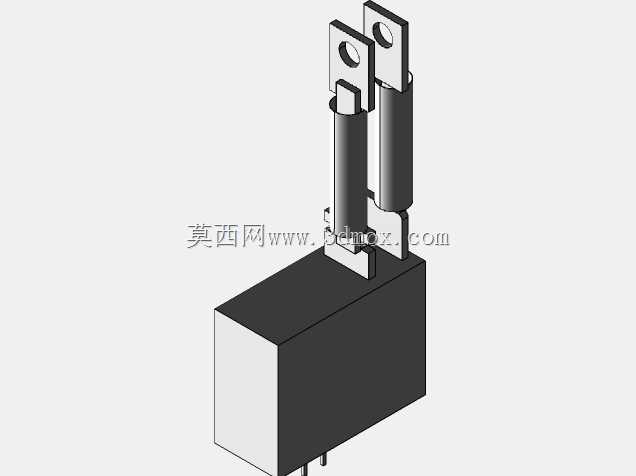

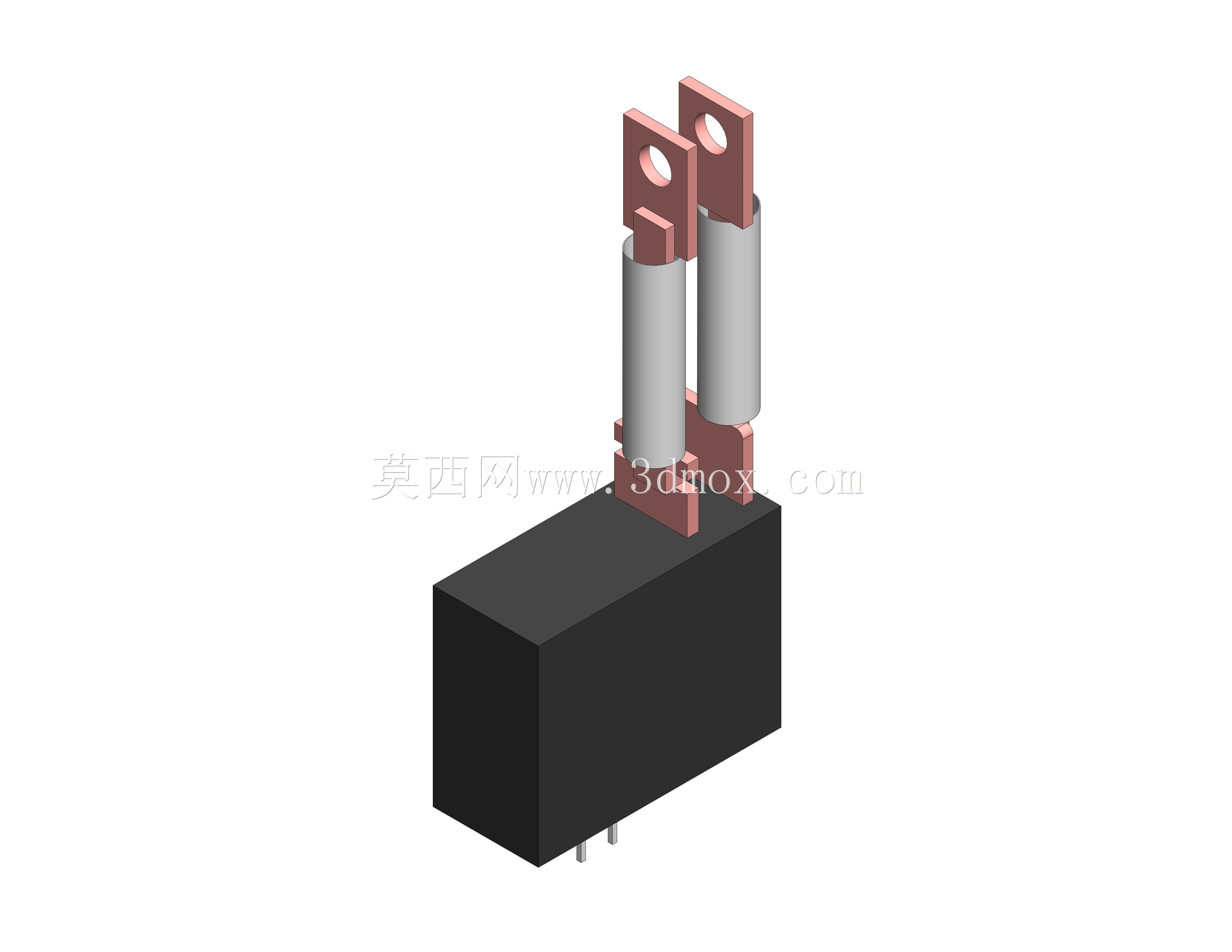

这款双接线柱立式电磁继电器，是面向低压工控回路、小功率配电场景设计的控制类电气元件，核心作用是利用小电流控制信号实现大电流负载回路的通断切换，在工业自动化控制柜、小型机电设备控制板、智能家居配电模块、新能源低压辅助回路中都有广泛应用，能够实现控制回路与负载回路的电气隔离，避免强电干扰弱电控制信号，同时降低手动切换大电流回路的操作风险。从功能特性来看，该继电器采用电磁吸合的核心工作原理，内部包含电磁线圈、衔铁触发机构、触点组件三个核心部分，当线圈两端通入额定控制电压时，产生的电磁力会带动衔铁动作，实现常开触点闭合、常闭触点断开的状态切换，线圈失电后依靠复位弹簧带动触点回归初始状态，可实现频繁的回路通断操作，具备响应速度快、触点接触电阻小、工作寿命长的特点。从设计思路来看，这款继电器采用黑色绝缘阻燃壳体作为主体防护结构，壳体将内部电磁组件、触点组件完全封闭，能够隔绝外界粉尘、潮气对内部元件的侵蚀，同时避免内部带电部件外露引发的触电风险；顶部伸出的两个红铜材质接线柱采用带安装孔的扁状结构，既可以通过螺栓压接的方式固定大线径负载导线，也能够适配铜排连接的安装场景，接线柱与壳体衔接位置做了台阶式限位结构，避免接线时外力传导至内部导致触点移位；壳体底部伸出的两个细插针为线圈控制引脚，采用直插式设计，能够直接焊接在PCB控制板上，也可以适配对应规格的插座实现免焊接快速安装。从安装边界来看，该继电器主体为规整长方体结构，整体外形紧凑无外凸冗余结构，安装时仅需预留对应长方体的主体安装空间，顶部接线柱的高度方向预留足够的接线操作空间即可，底部插针的间距符合常规工控继电器的引脚间距规范，能够兼容多数通用继电器安装座的尺寸要求，无需额外定制安装支架即可完成装配；接线柱的开孔尺寸适配常规M4规格的接线螺栓，能够满足10A以内电流等级的导线压接需求，壳体的绝缘材质可耐受常规工业场景的环境温度，不会因线圈长期工作的温升出现壳体变形、绝缘性能下降的问题。在实际应用中，这款继电器可直接替代同安装尺寸的同类型继电器产品，无需调整原有安装布局，双接线柱的设计相比单接线柱结构能够承载更大的持续电流，降低接线位置的发热风险，封闭壳体的设计也让它能够在多粉尘、轻度潮湿的工业现场环境下稳定工作，减少日常维护的频次。
