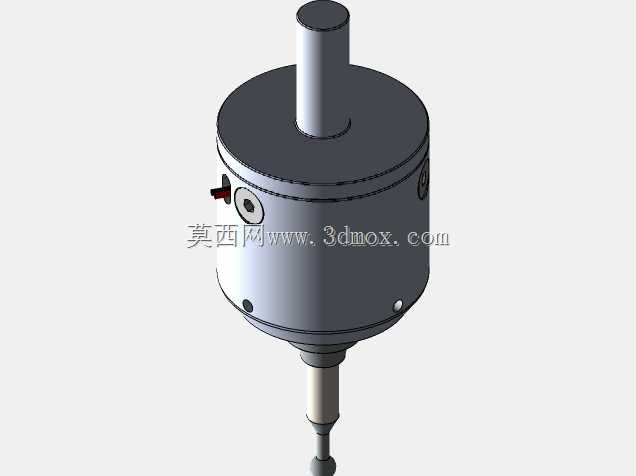

数控加工用接触式高精度测量探头结构

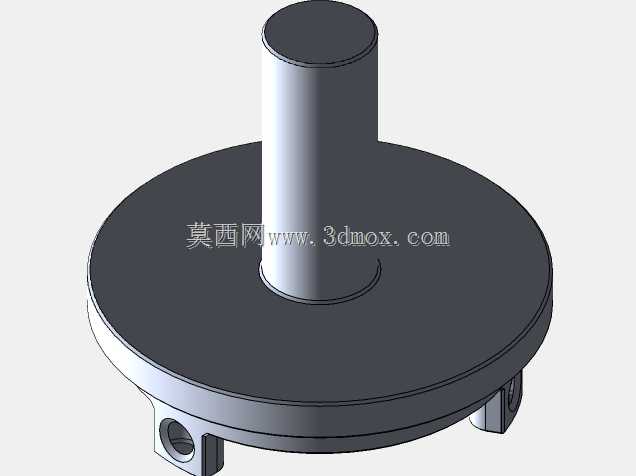

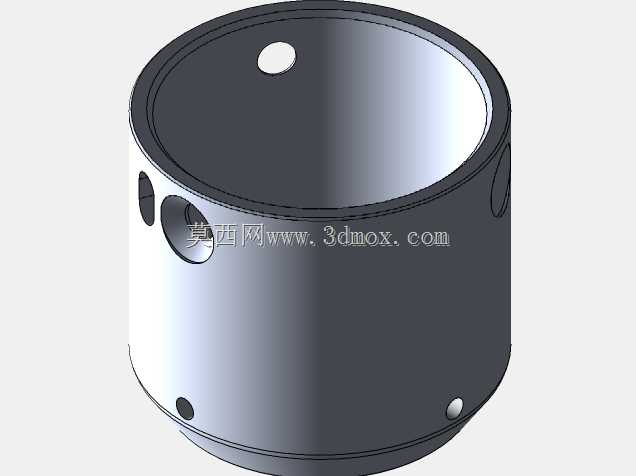

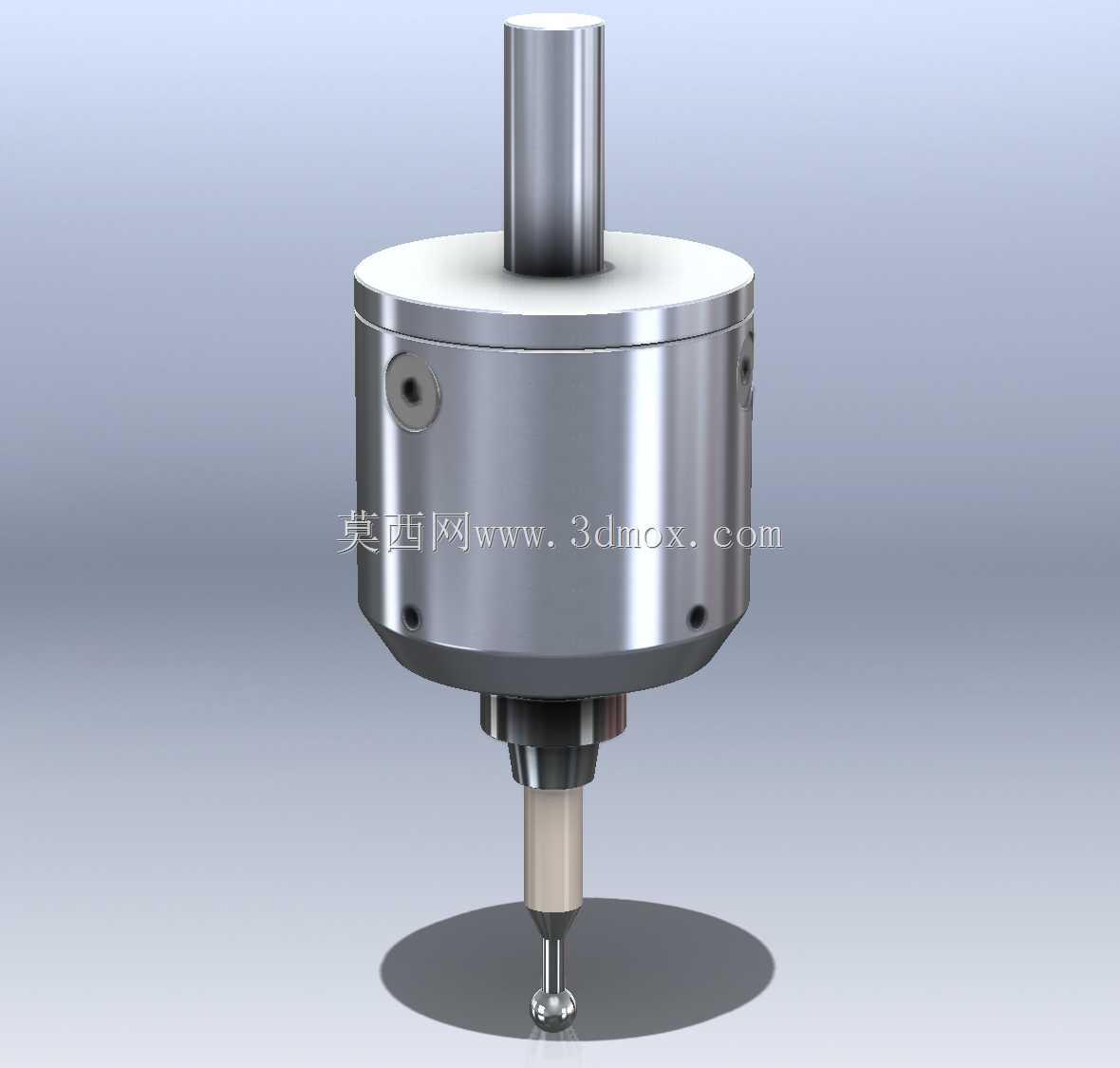

这款接触式测量探头主要应用于数控铣床、加工中心、数控车床等各类数控加工设备的加工过程检测环节，是机加工领域实现自动化尺寸检测、工件坐标系自动校准、加工余量预判的核心功能部件，能够在不拆卸工件的前提下完成工件装夹定位偏差补偿、加工后形位公差快速检测，有效减少人工找正、手动测量的辅助工时，降低人为操作带来的测量误差，大幅提升复杂精密零件的加工合格率与生产效率。在实际生产场景中，这类探头可适配多品类金属、非金属工件的加工检测需求，无论是模具型腔加工的分中找正，还是精密结构件的孔位、台阶面尺寸检测，都能稳定输出可靠的测量信号，帮助机床实现加工-检测的闭环控制。从功能特性来看，该探头采用机械触发式测量结构，测头端部采用硬质合金球头设计，具备优异的耐磨性能与接触稳定性，能够在接触工件表面的瞬间触发信号传输，避免过冲带来的测量误差；主体外壳采用不锈钢一体化加工成型，具备良好的切削液防护能力与抗振性能，可适应机加工车间多油、多切削液、存在加工振动的复杂工况，内部的信号触发结构经过精密调校，具备重复定位精度高、触发力稳定的特点，不会因长时间使用出现测量漂移的问题。在设计思路上，这款探头优先考虑了机床安装的适配性与使用可靠性，顶部采用标准圆柱直柄安装结构，可直接适配市面上绝大多数数控设备的刀具安装接口，无需额外设计定制转接结构，降低用户的安装适配成本；主体采用圆柱形对称结构设计，既能够保证自身的动平衡性能，满足机床主轴中高速旋转的使用要求，也能最大化压缩径向占用空间，避免加工过程中与工件、夹具发生干涉；测杆部分采用可更换结构设计，用户可根据不同的测量深度、测量场景更换对应长度的测杆，拓展设备的测量适用范围。从安装边界与尺寸适配来看，该探头的主体外径控制在常规刀具直径范围内，安装后不会超出机床主轴的径向安全行程，顶部安装柄的直径与长度符合标准数控刀具的夹持尺寸规范，可直接通过普通的ER夹头、弹簧夹头完成装夹，无需对机床的主轴结构进行改造；测头伸出主体的长度经过合理规划，既能够满足深腔、沉孔等特殊结构的测量需求，也保证了测杆自身的结构刚性，避免测量过程中测杆挠曲变形影响测量精度；整体重量控制在机床主轴的额定承载范围内，不会给主轴带来额外的负载负担，安装后可直接纳入机床的刀具管理体系，像普通刀具一样完成自动换刀操作，适配自动化加工生产线的无人化作业需求。
