桌面级小型数控雕刻加工设备结构

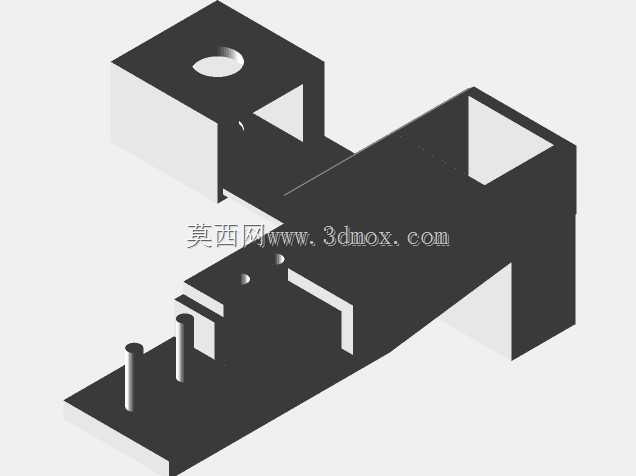

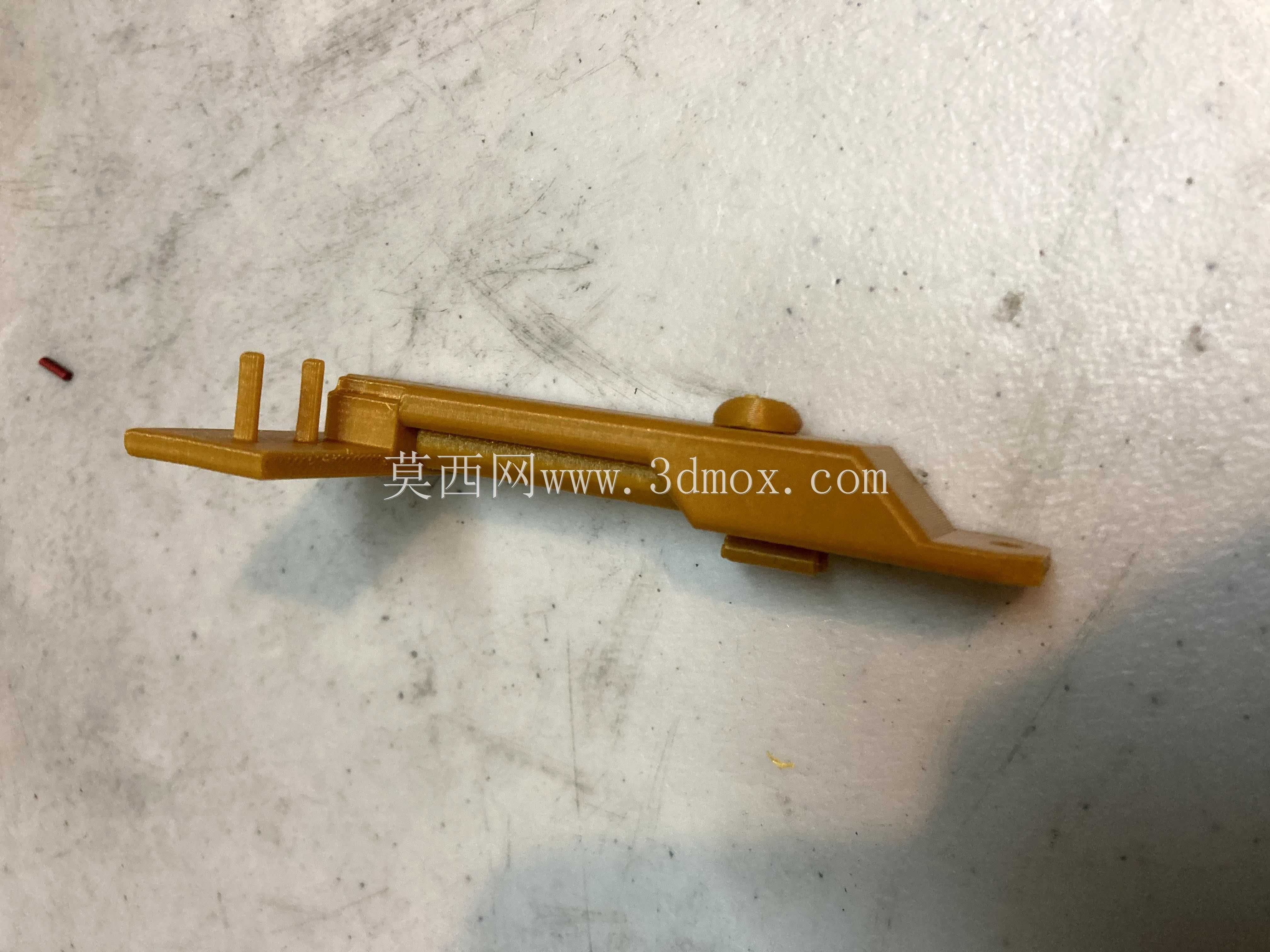

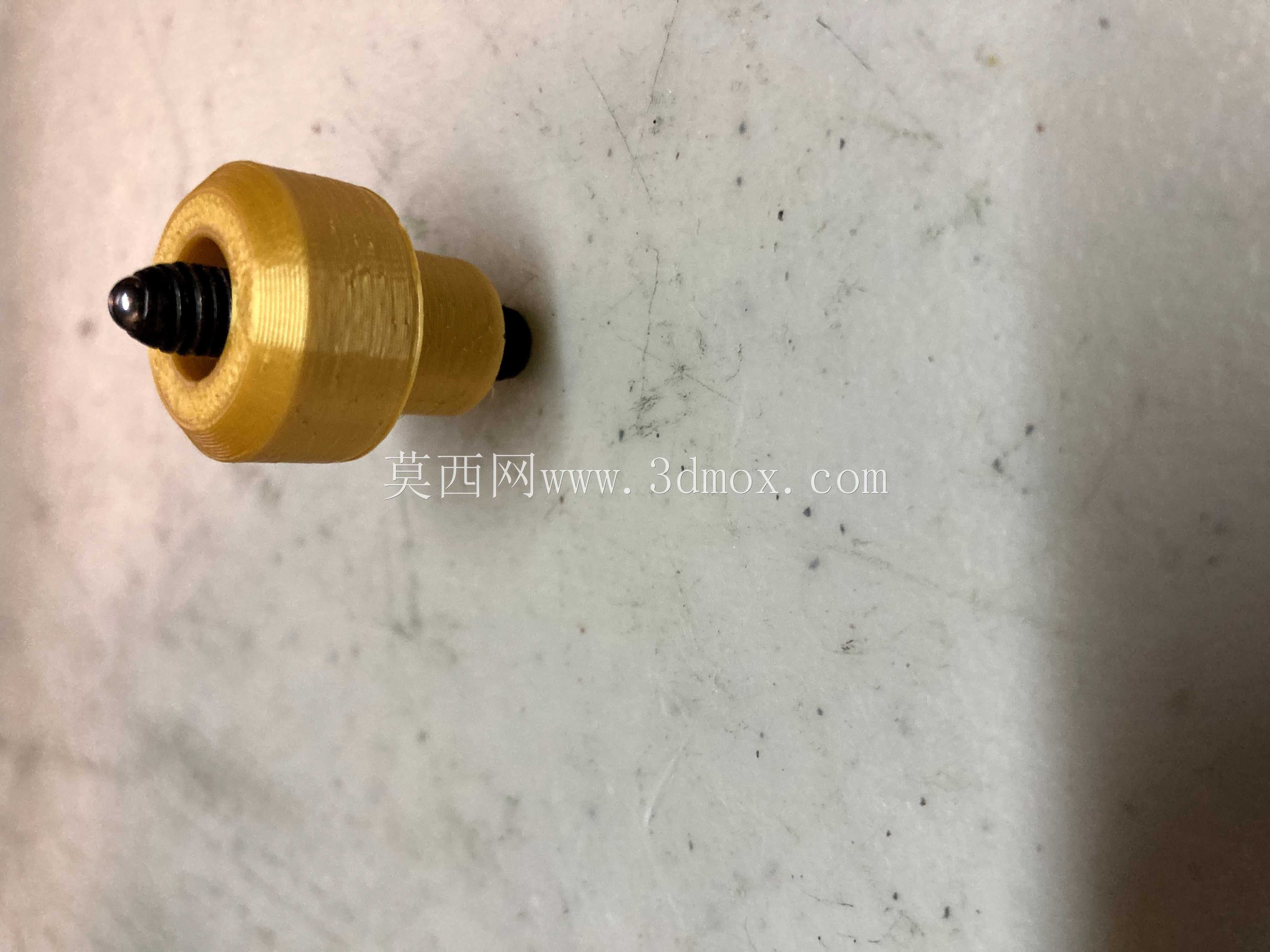

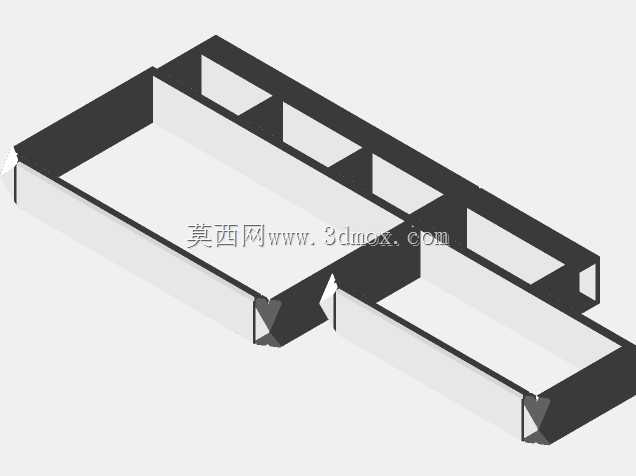

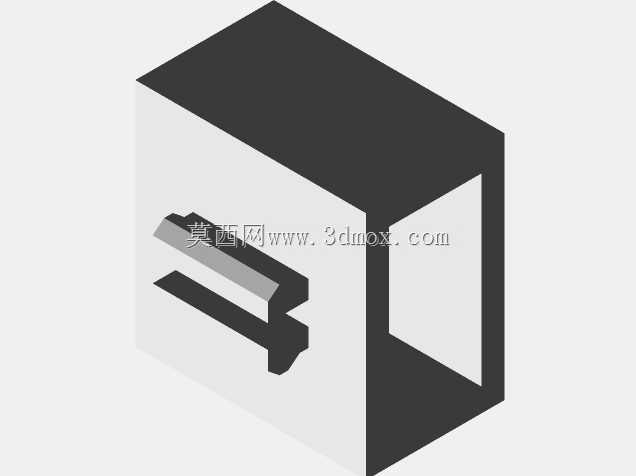

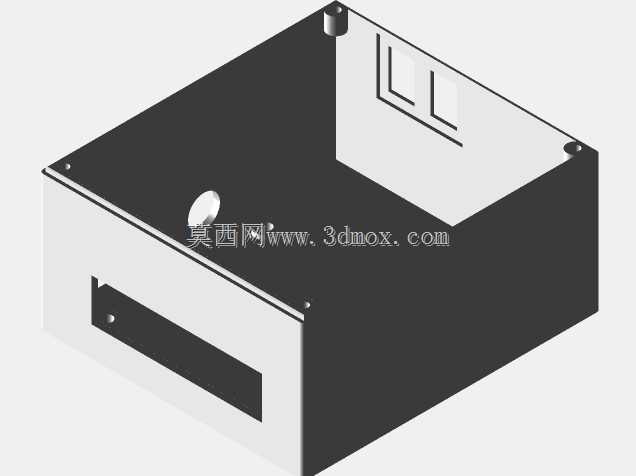

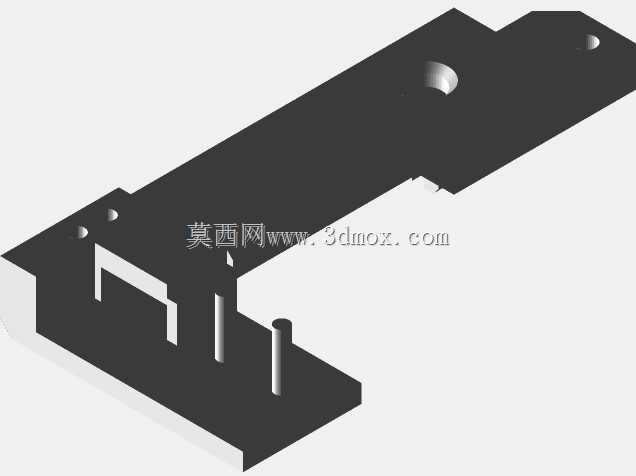

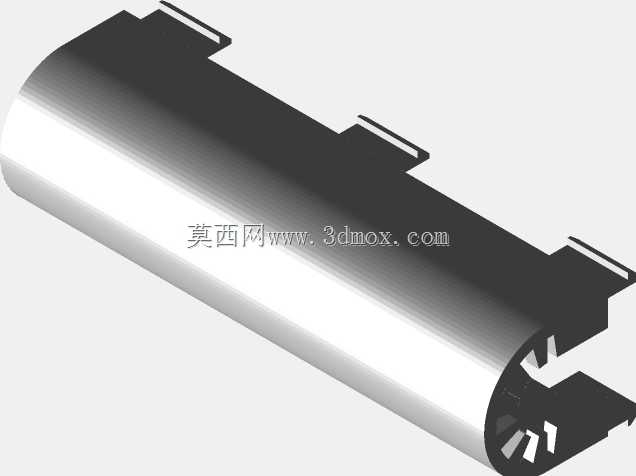

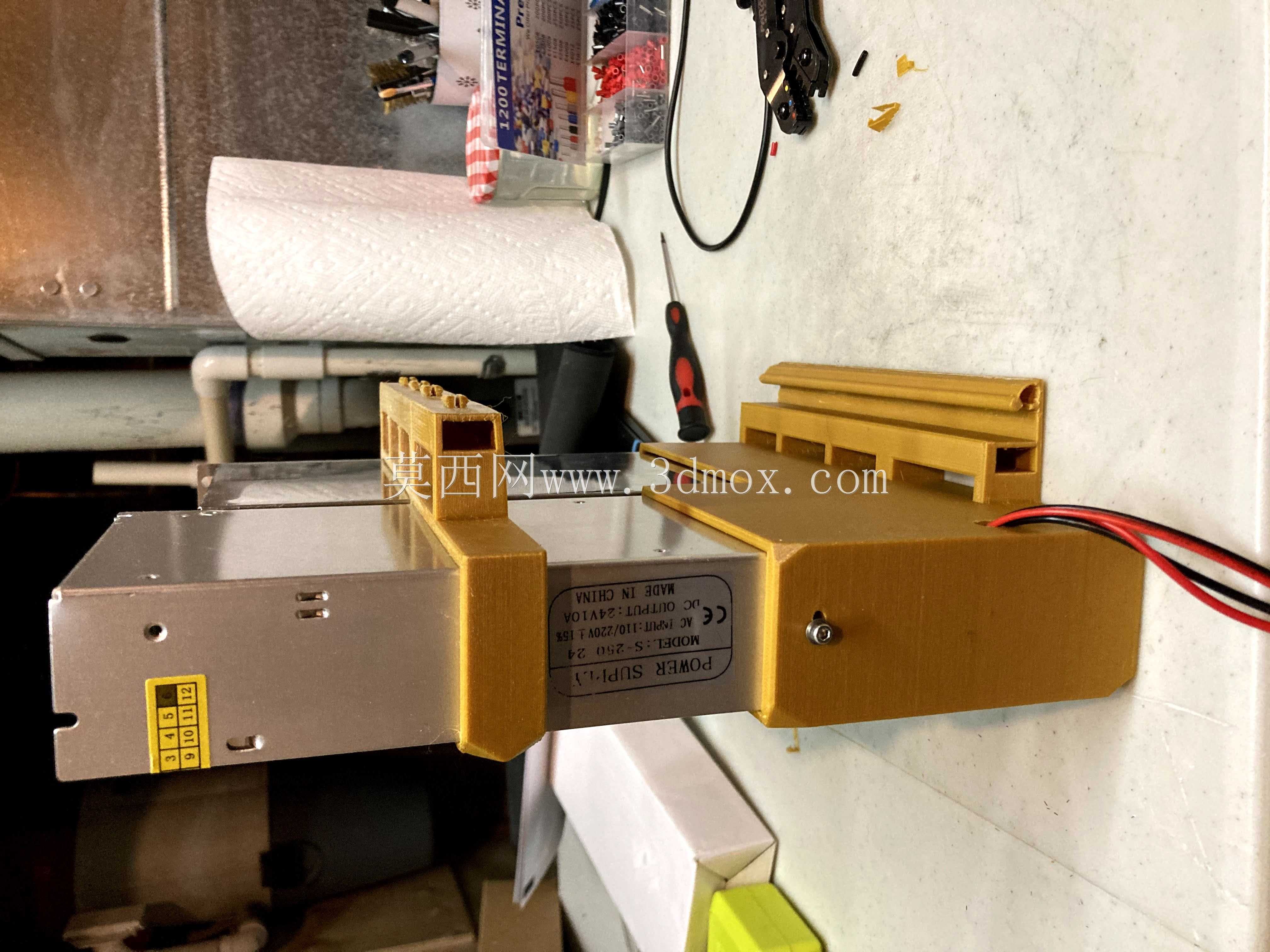

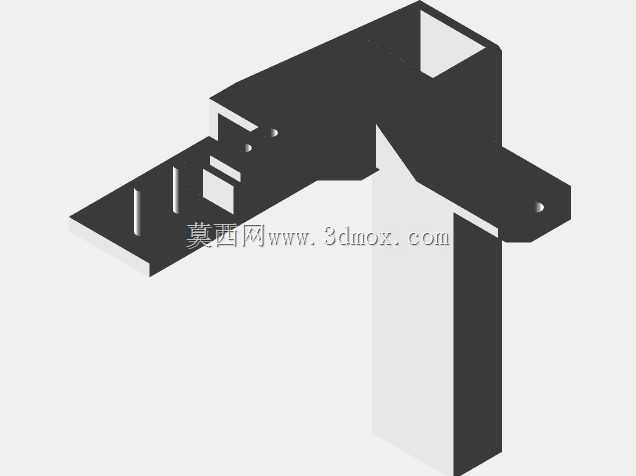

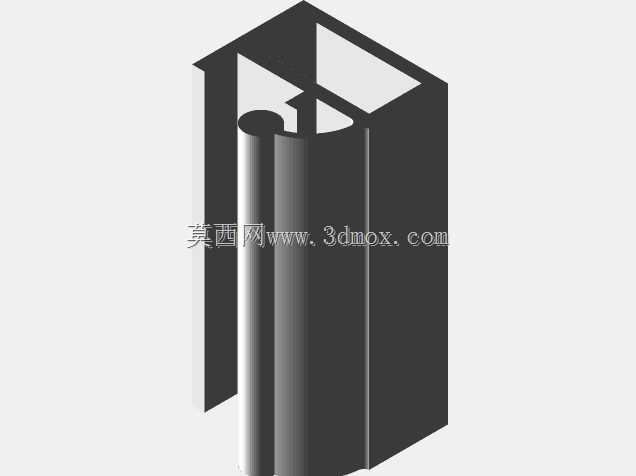

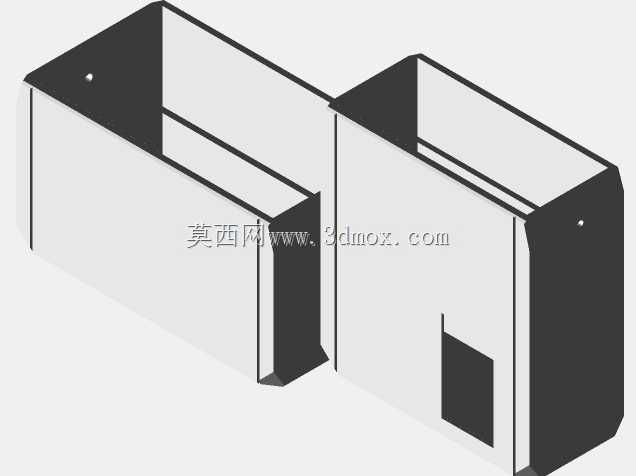

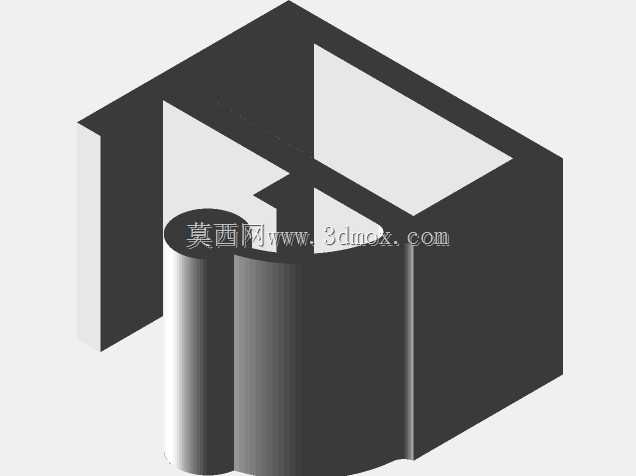

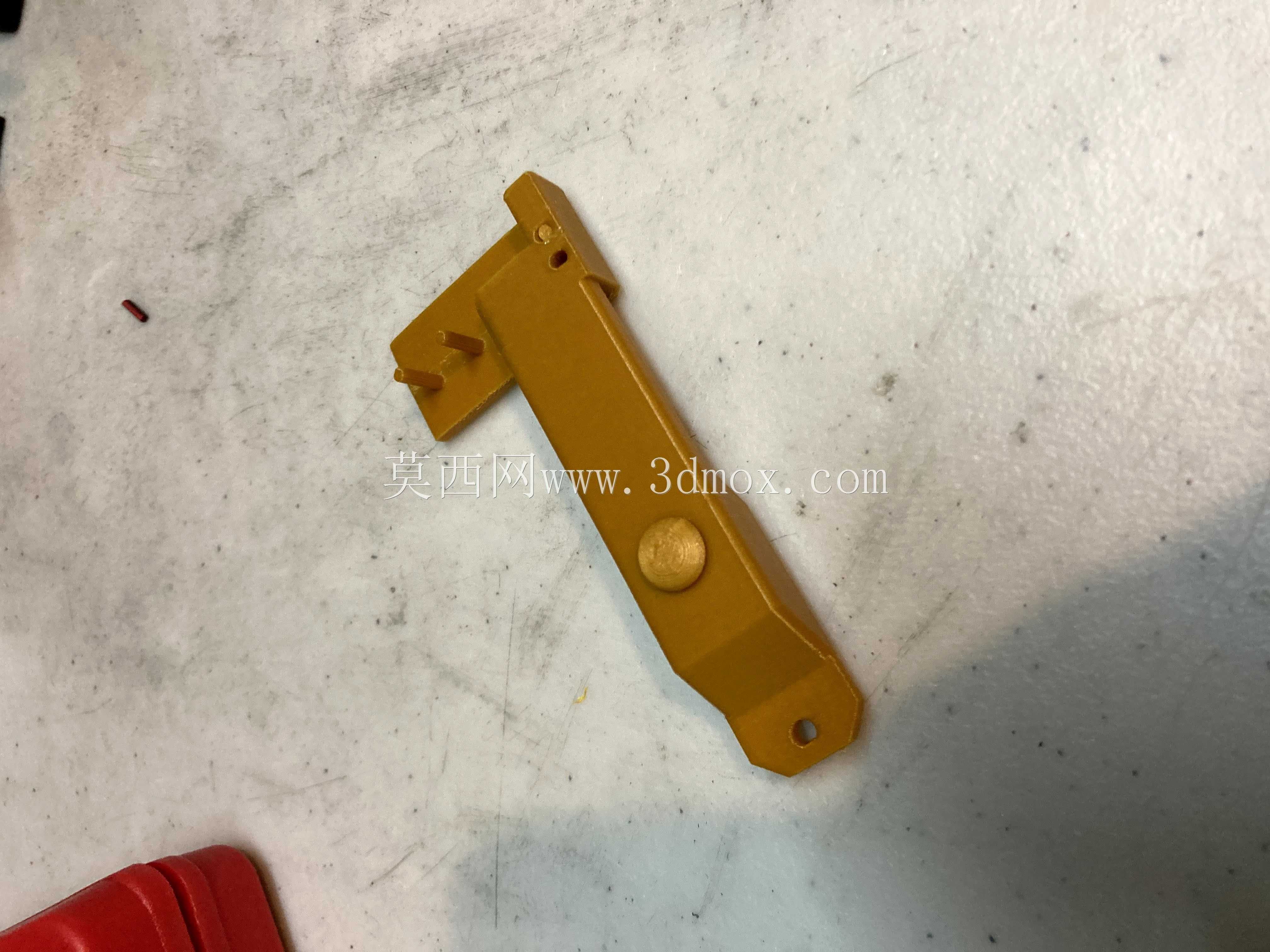

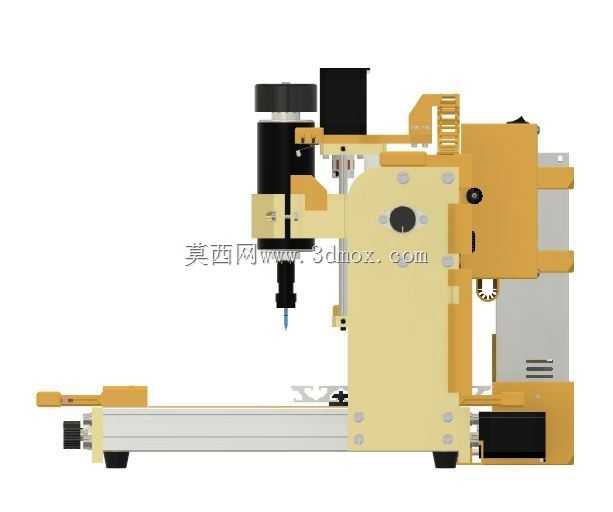

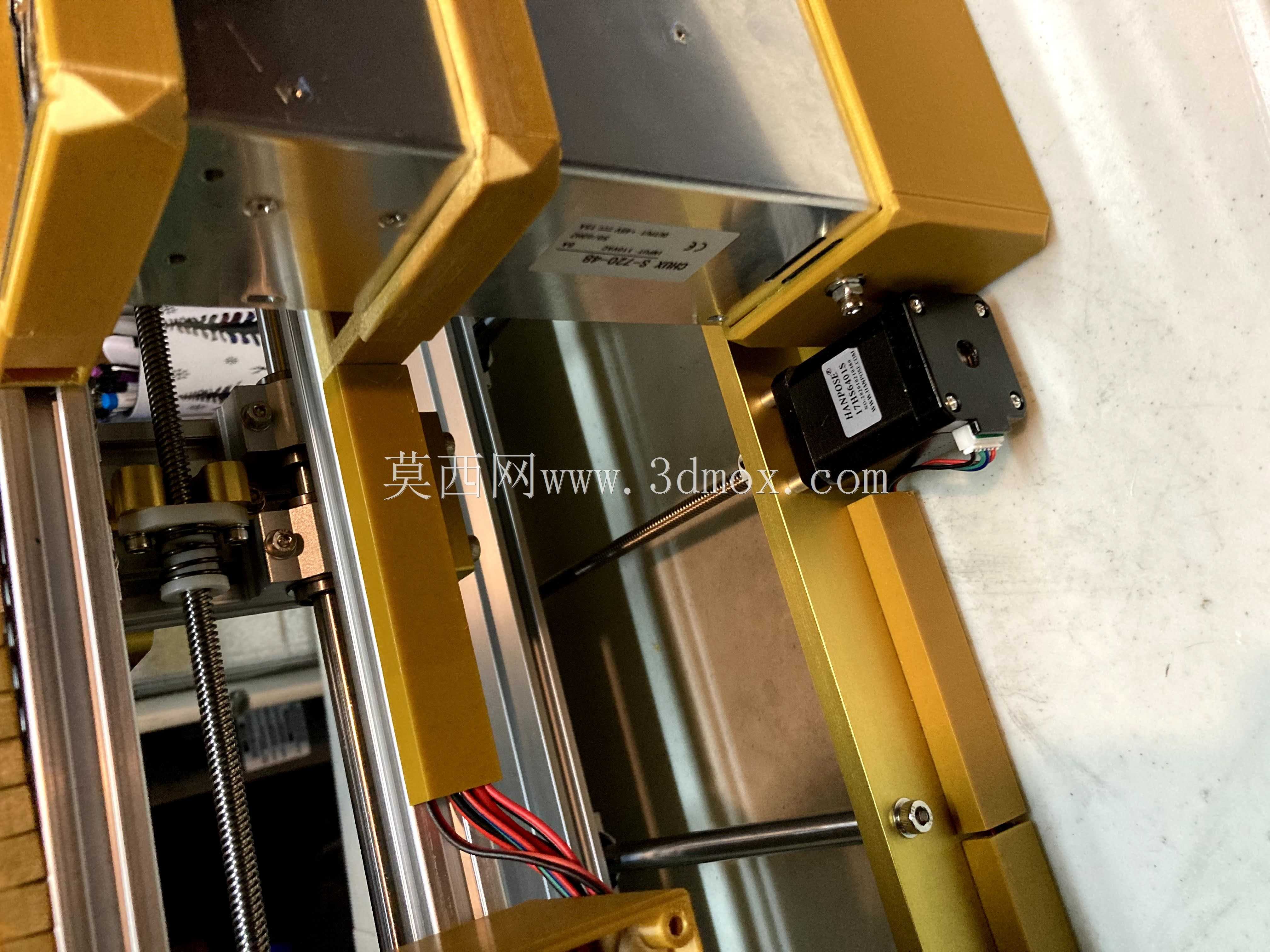

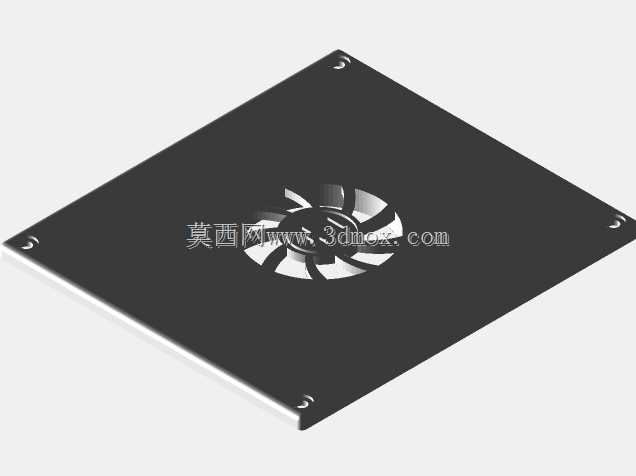

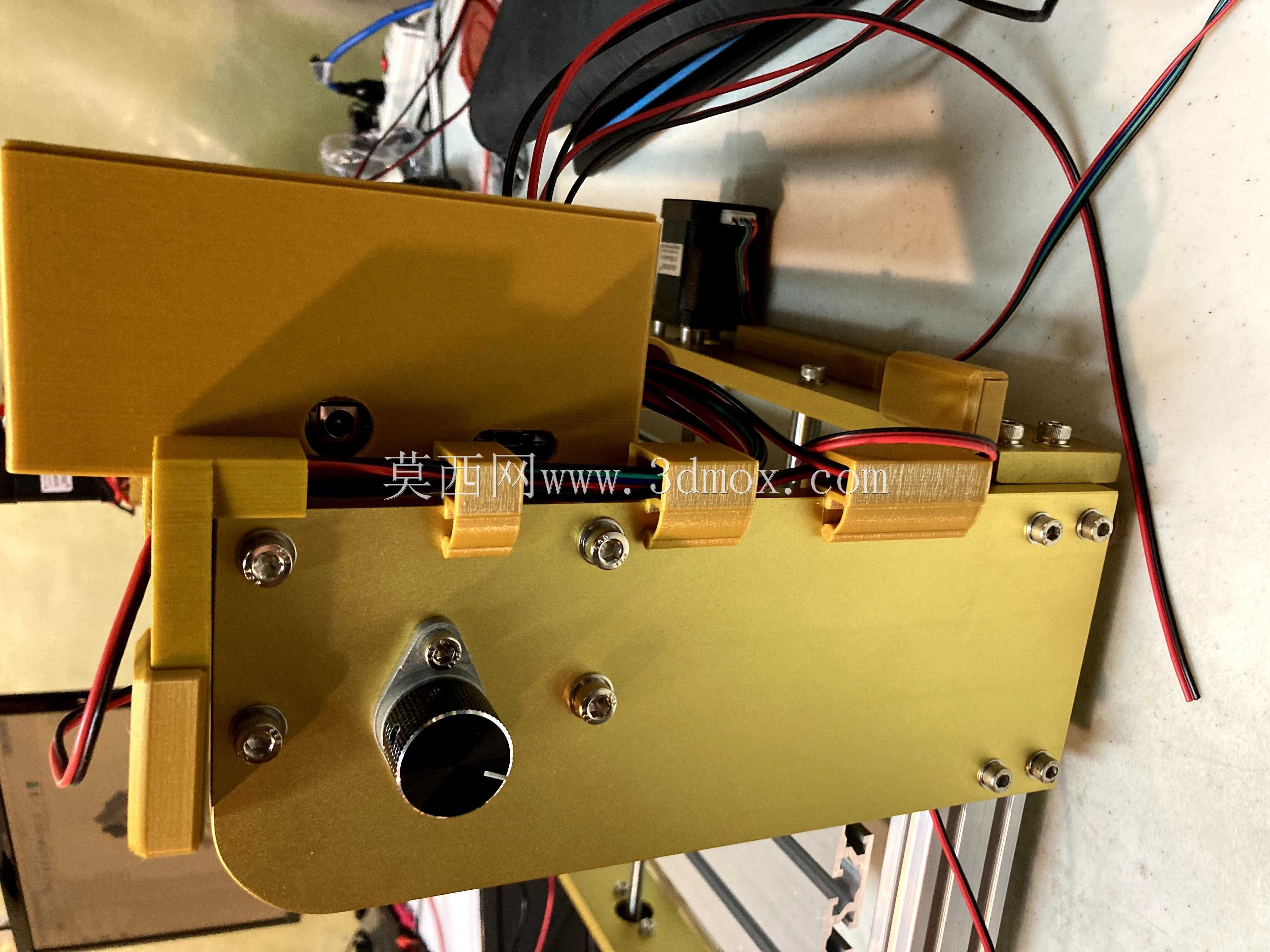

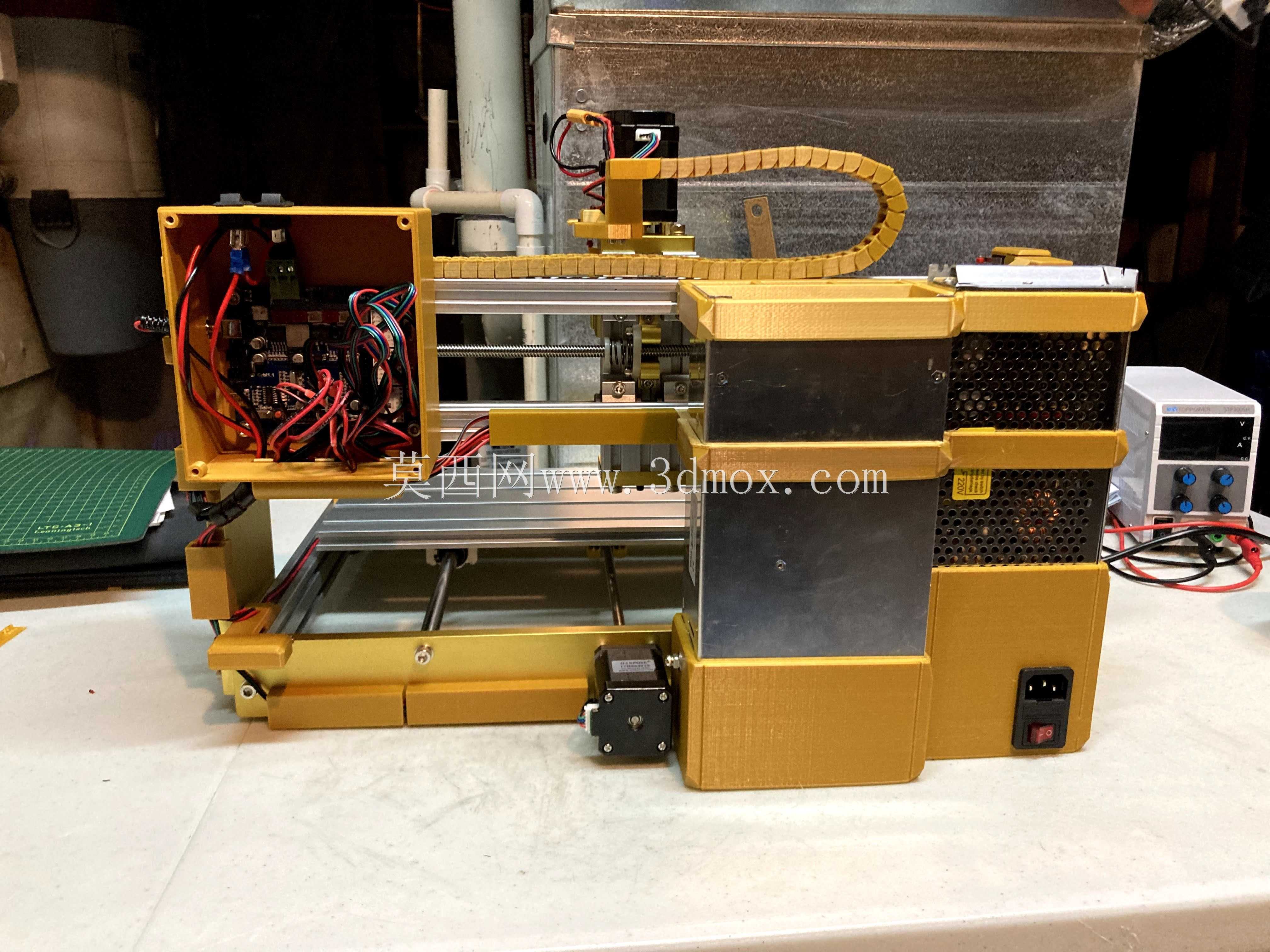

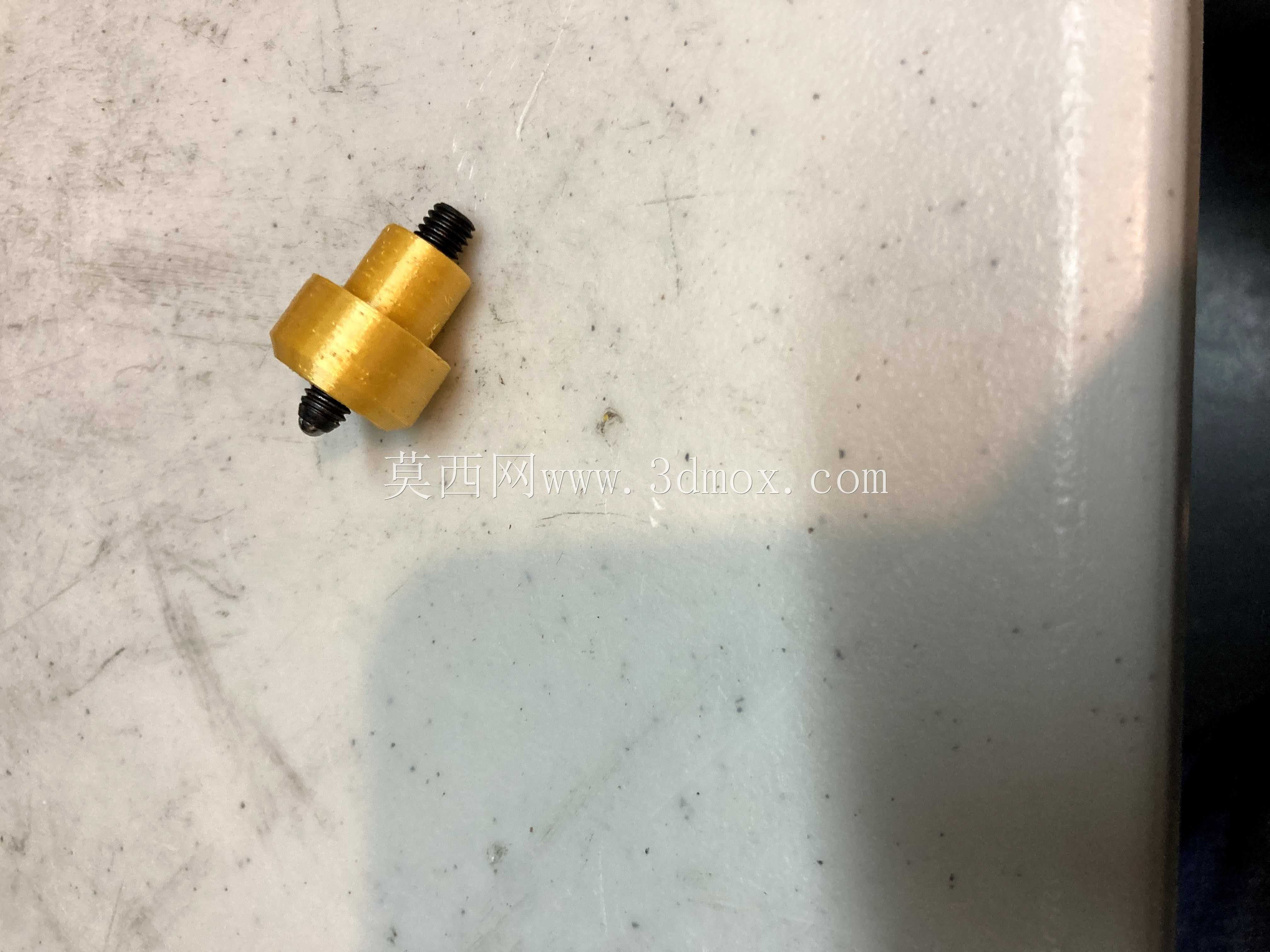

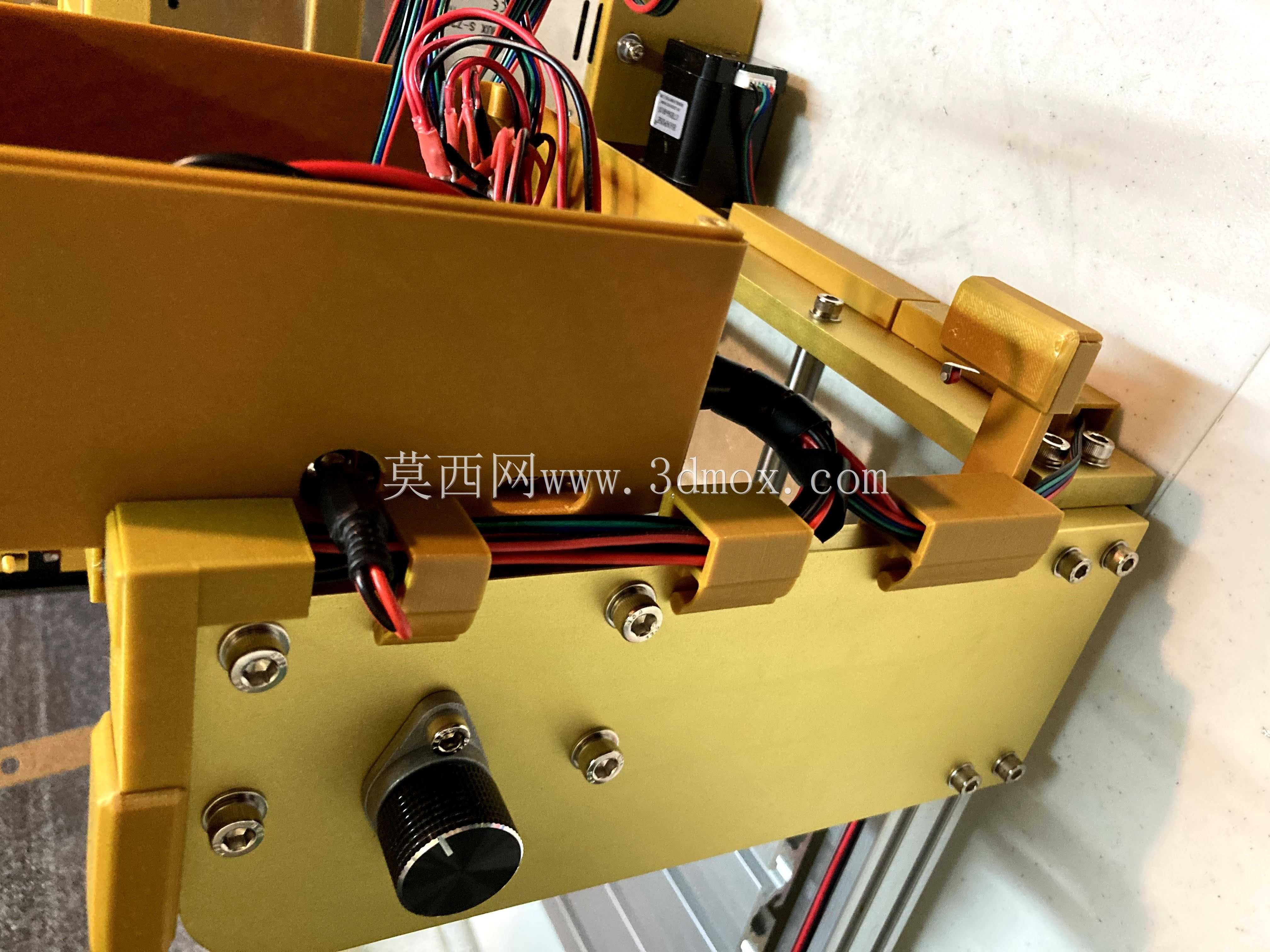

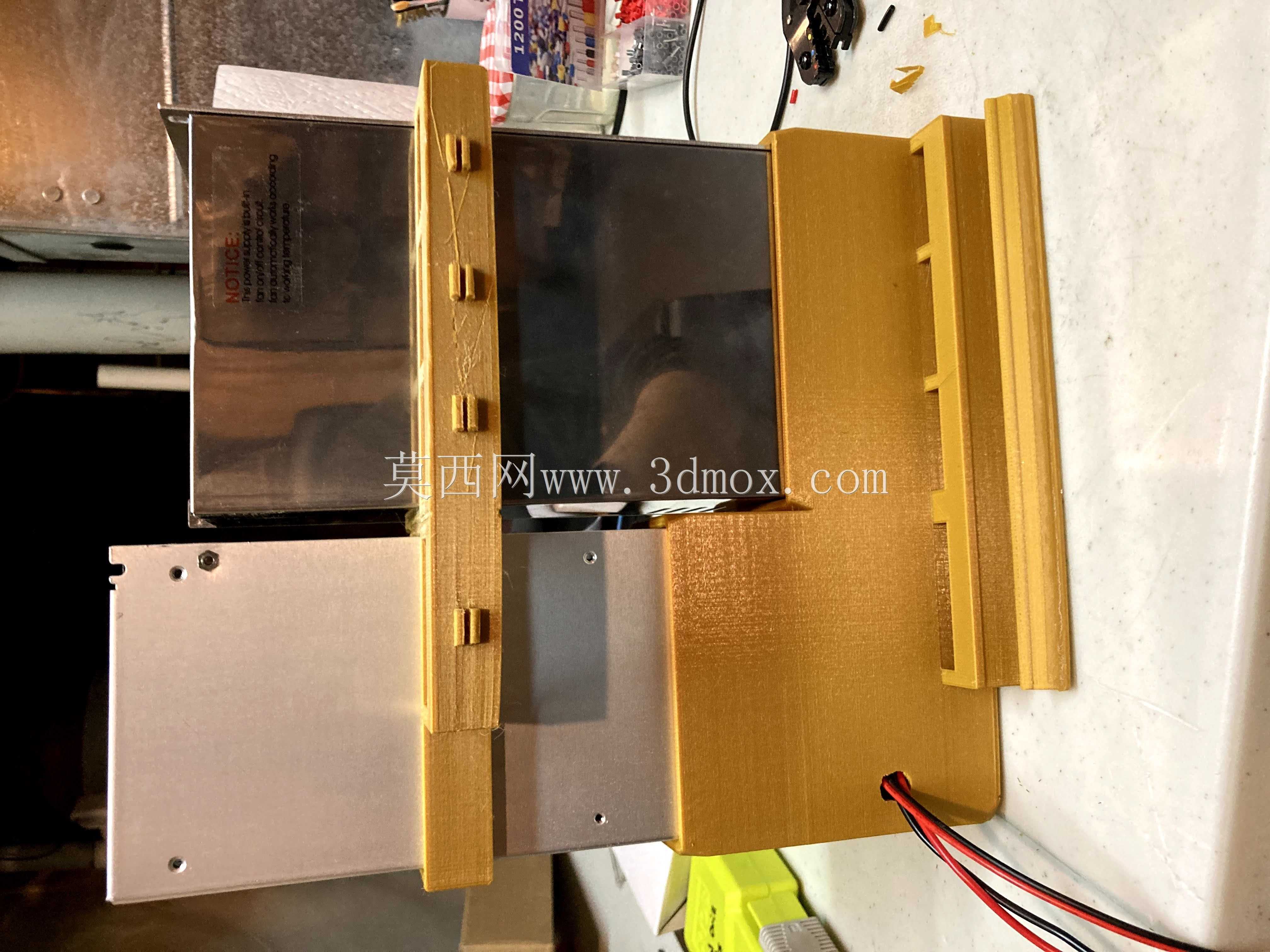

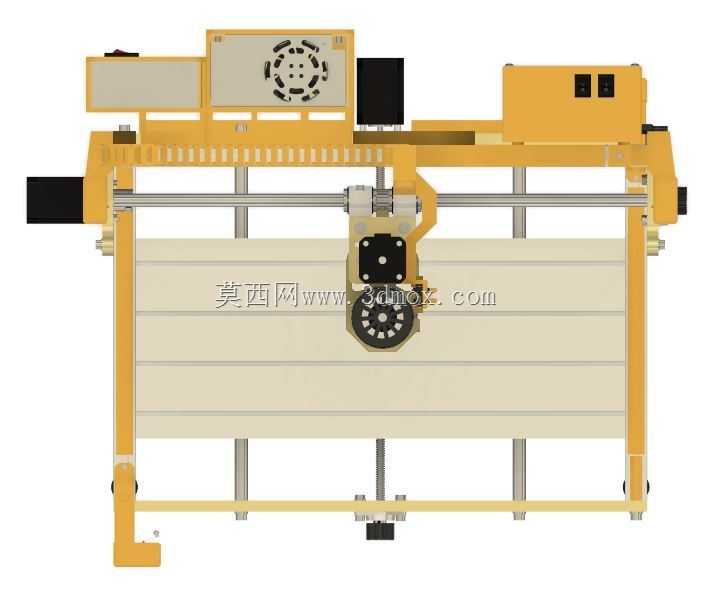

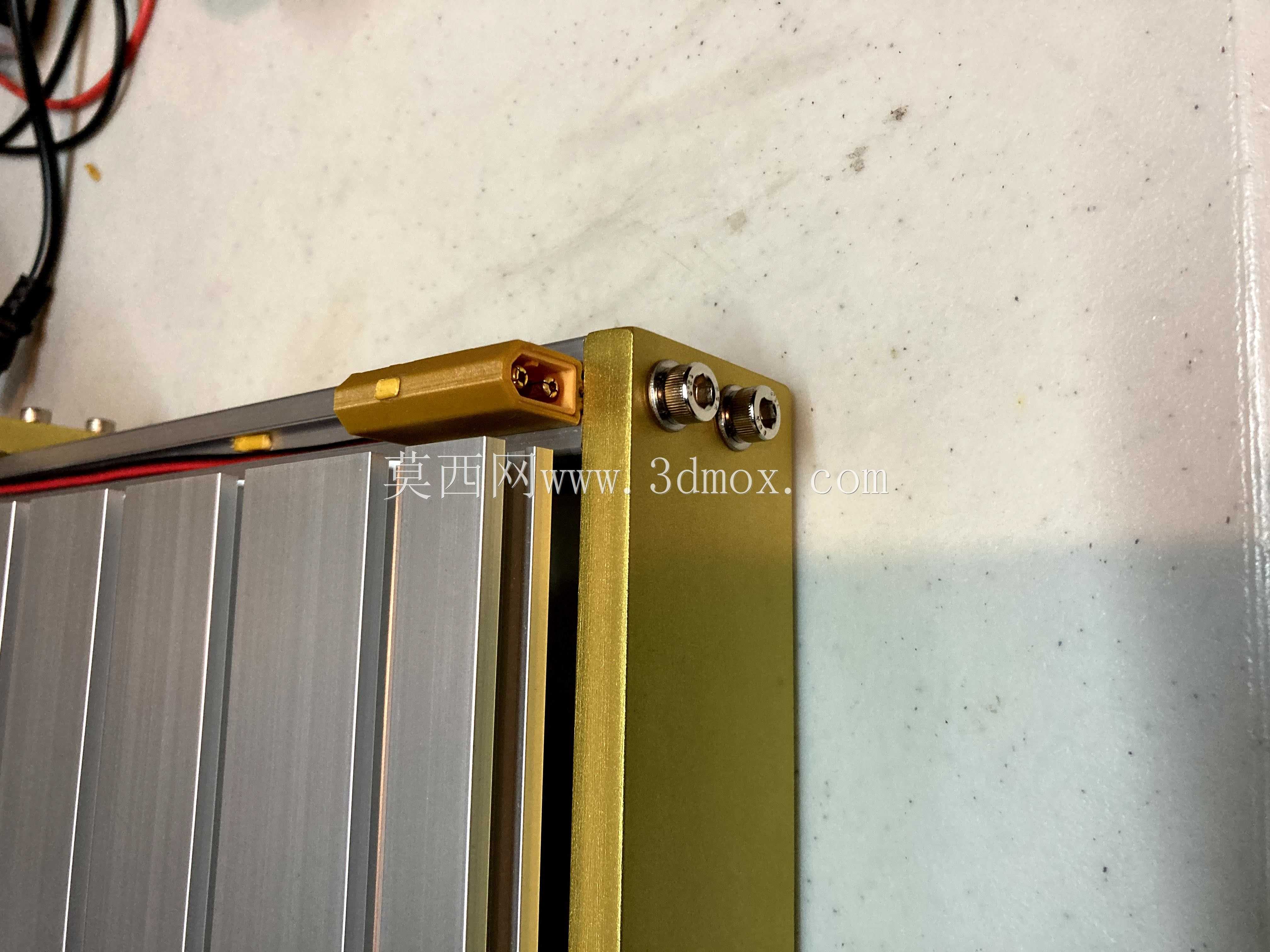

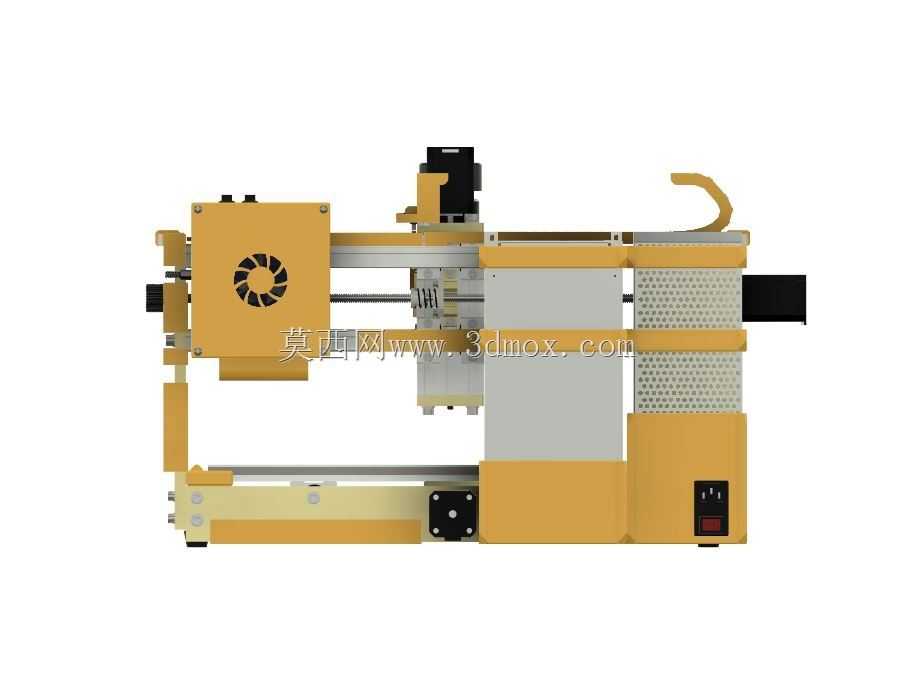

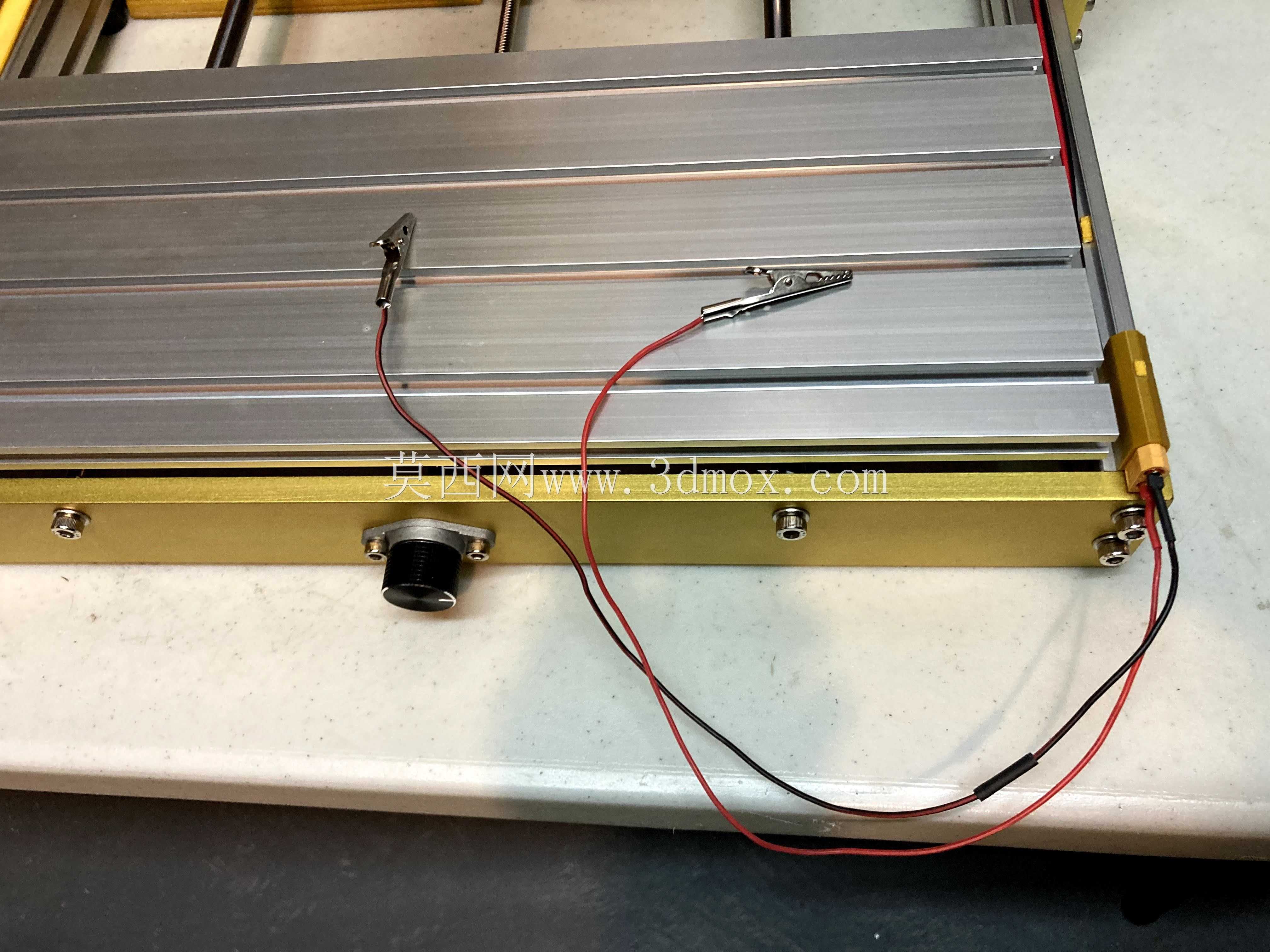

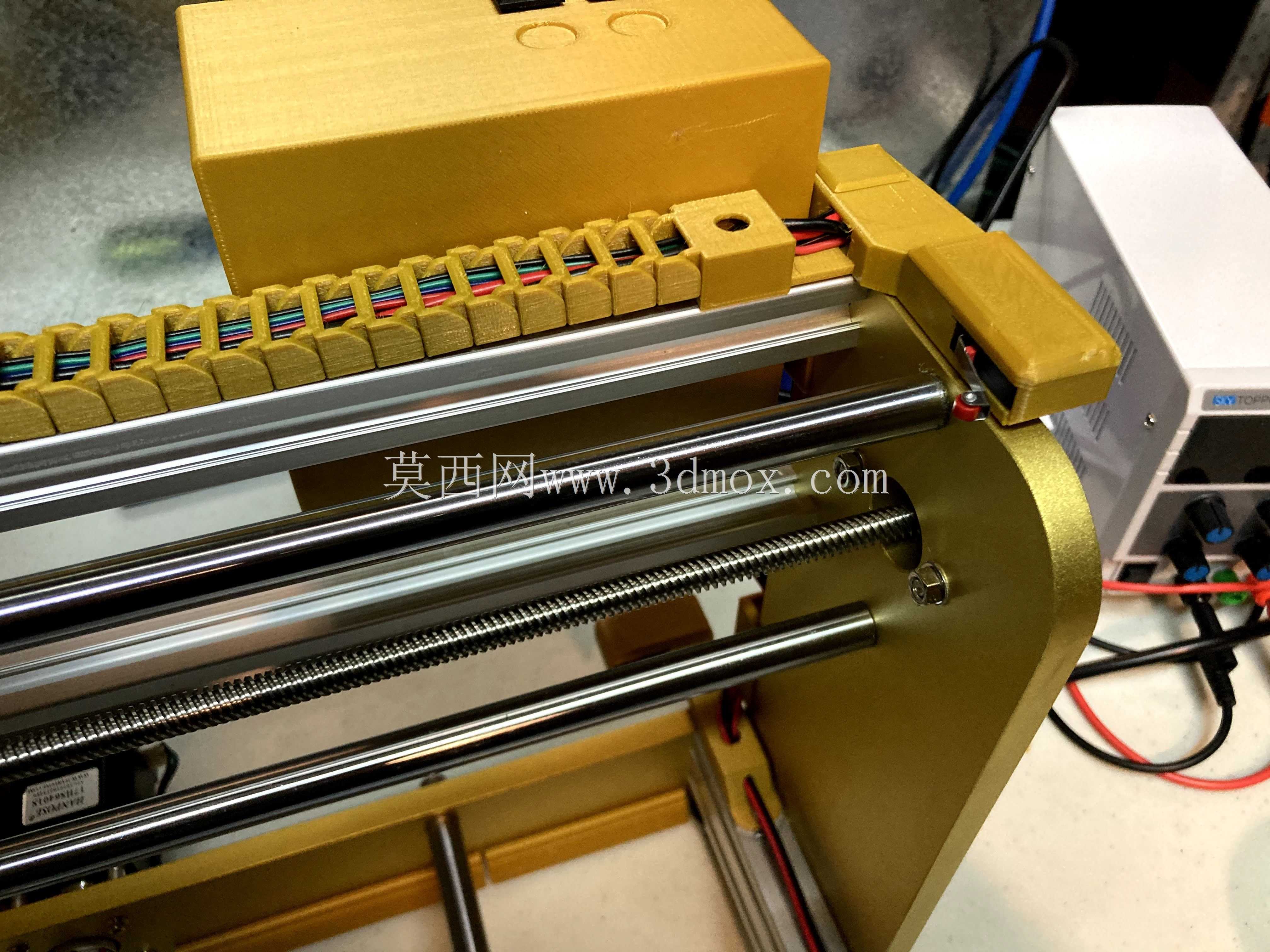

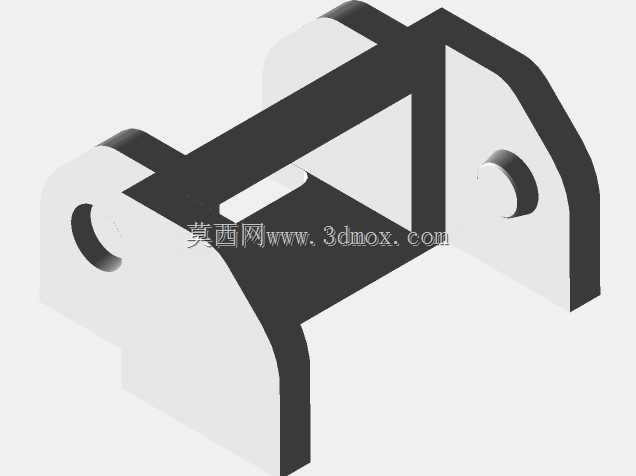

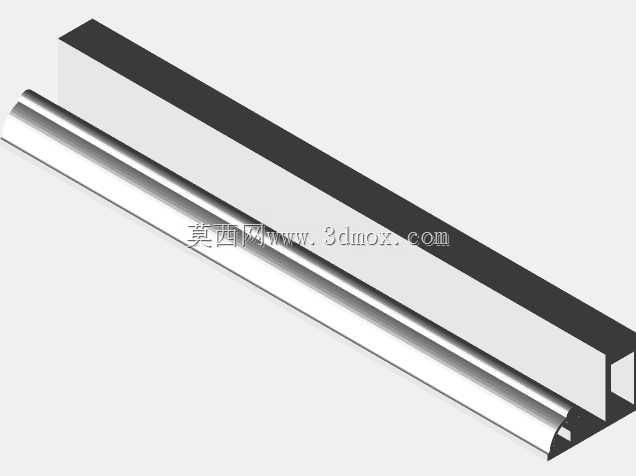

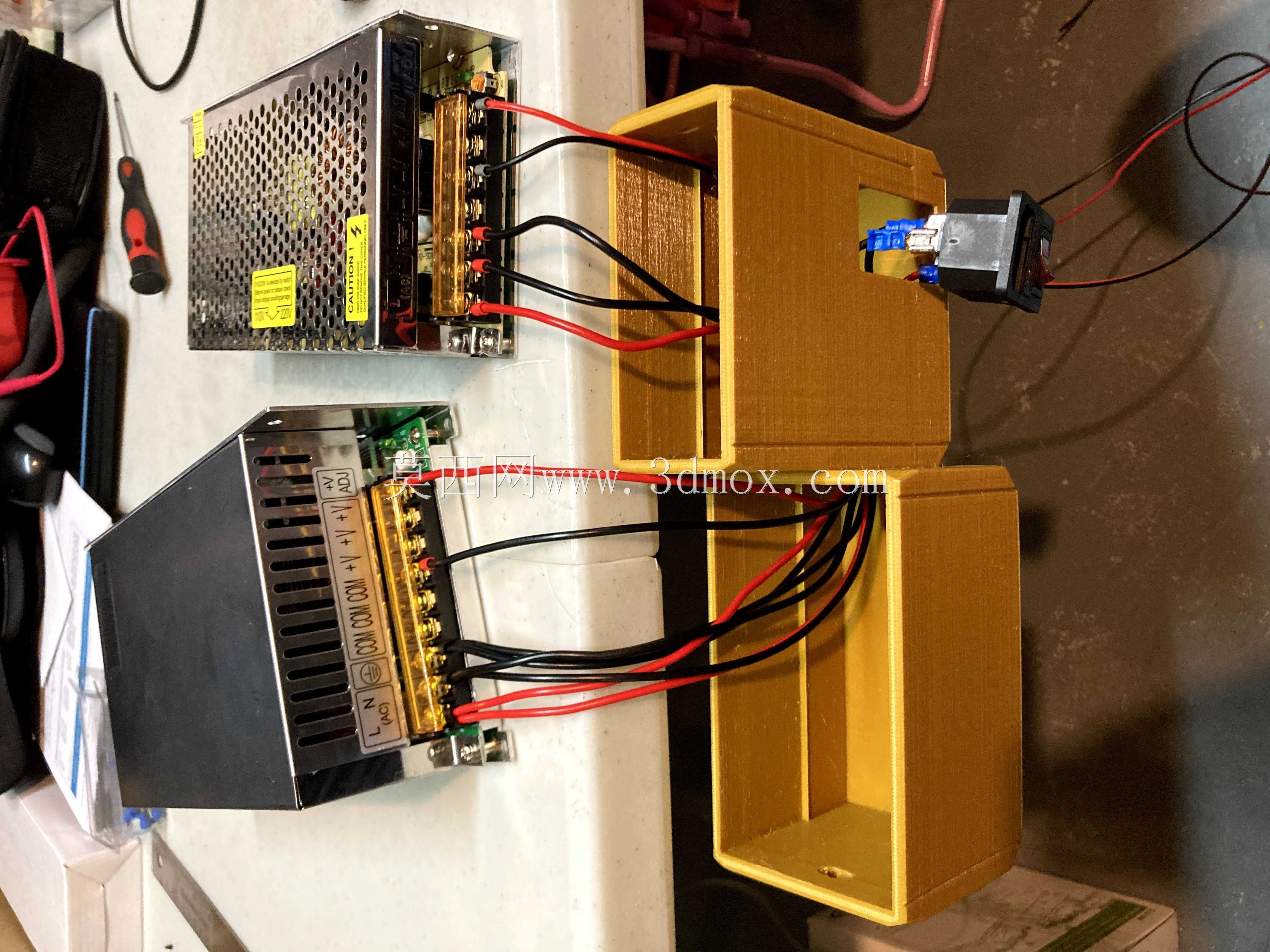

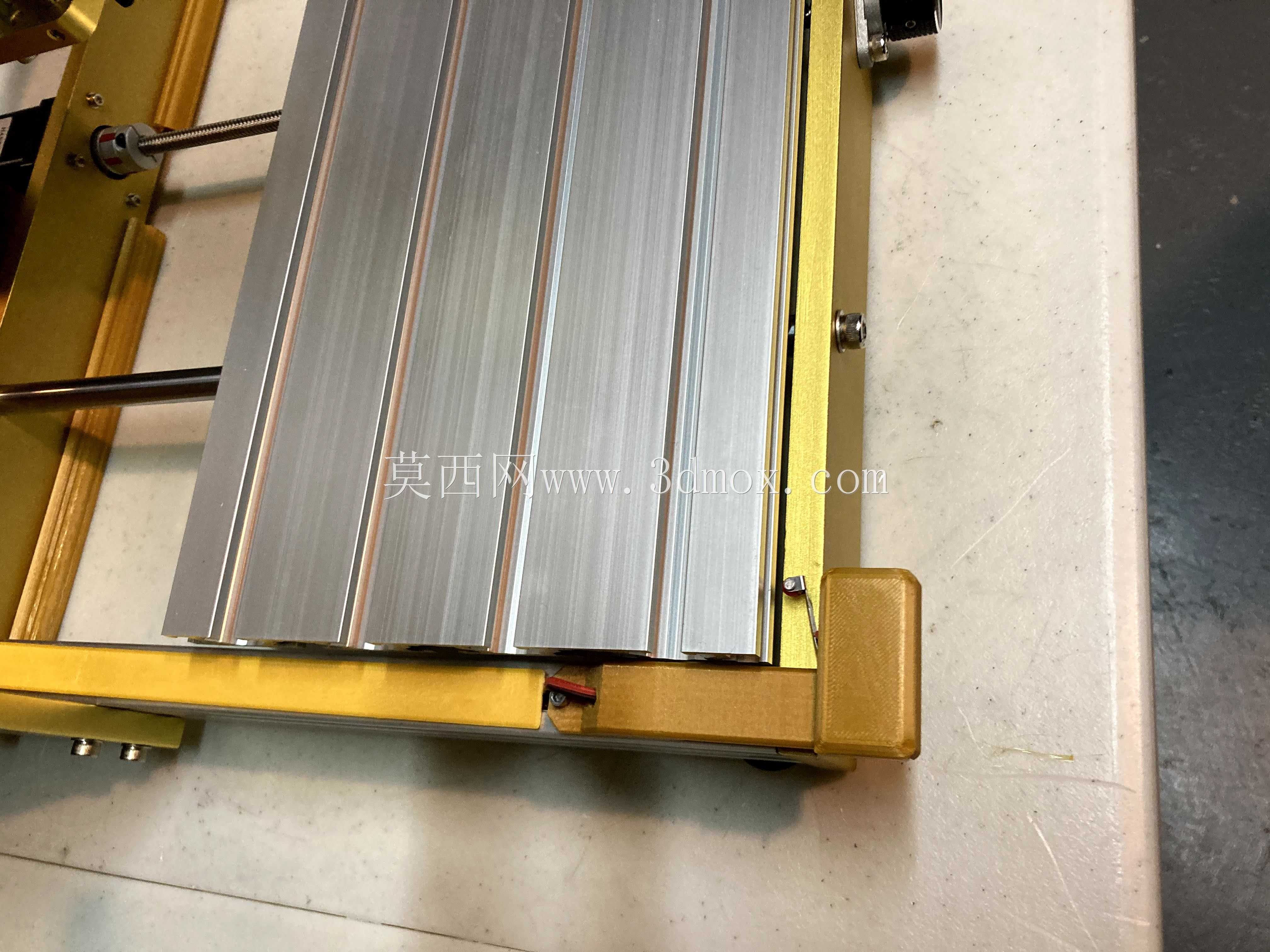

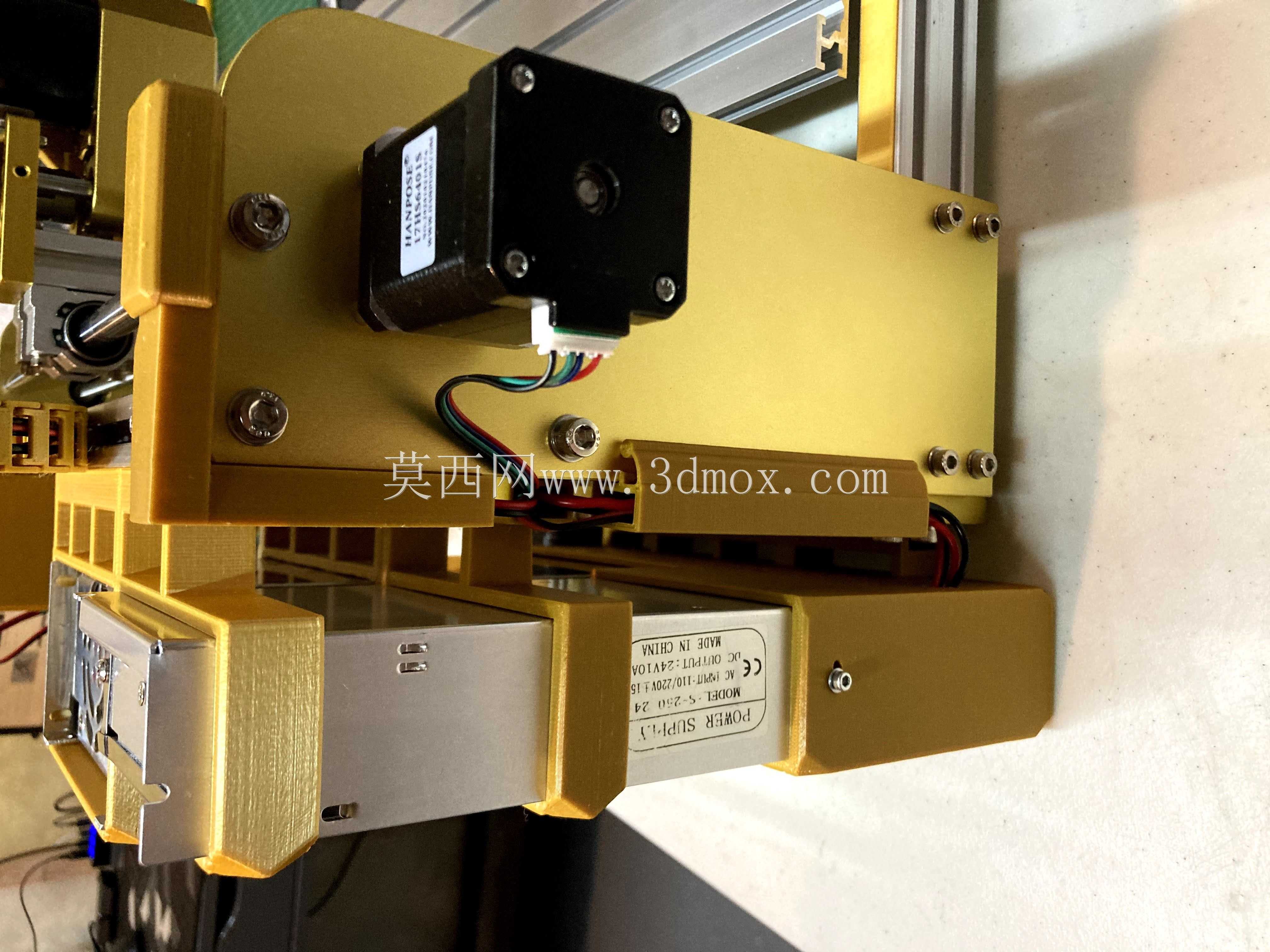

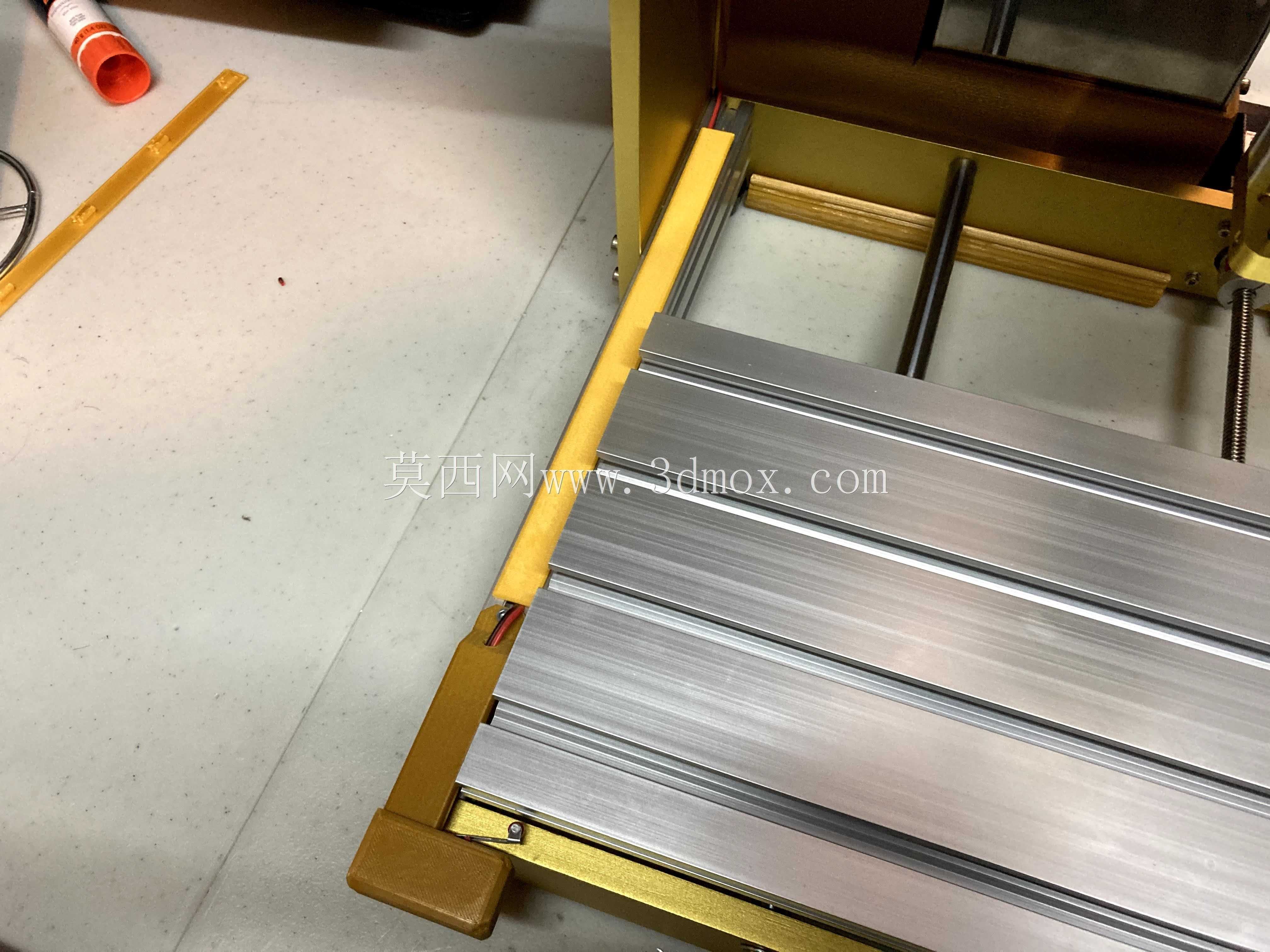

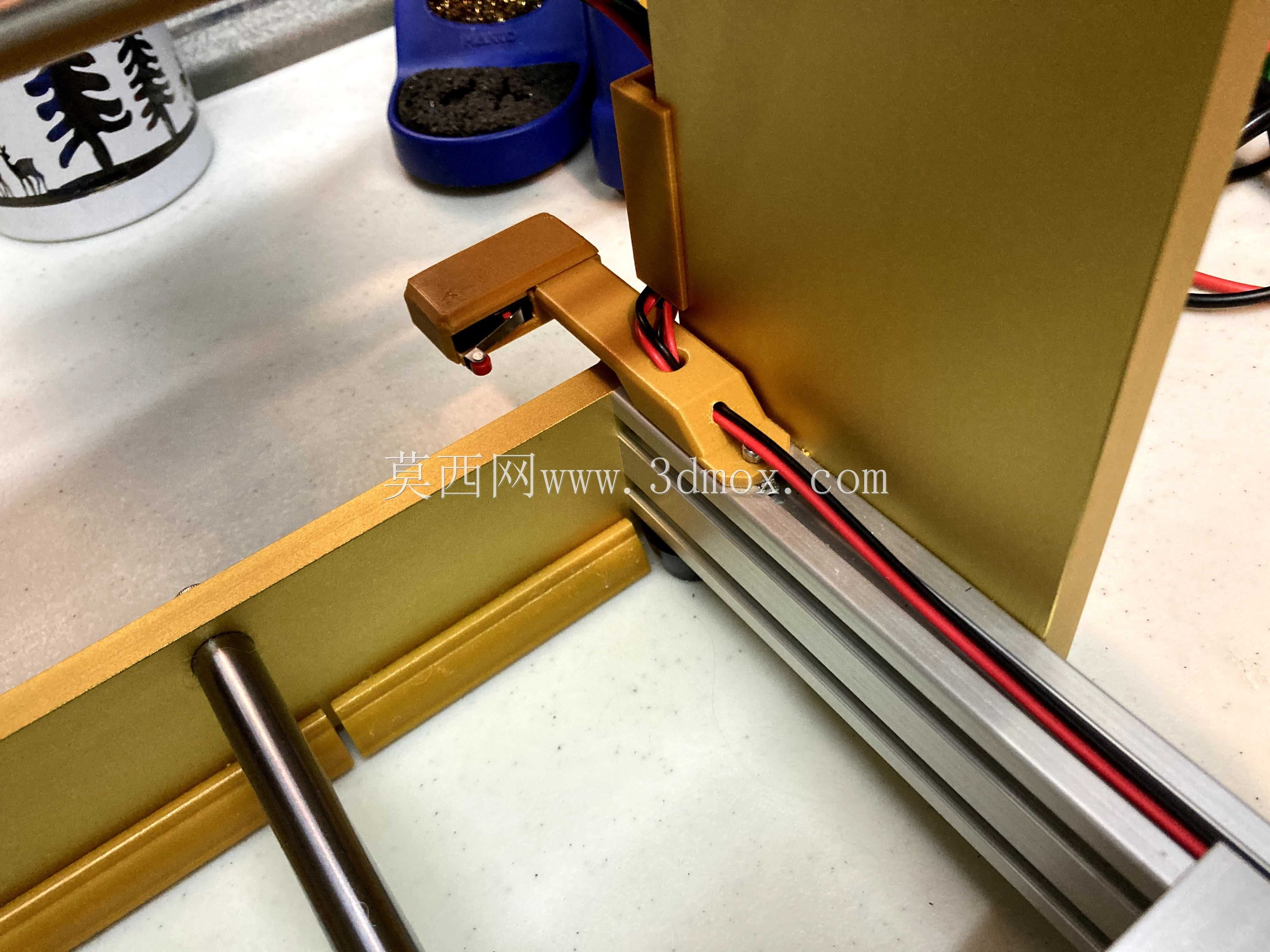

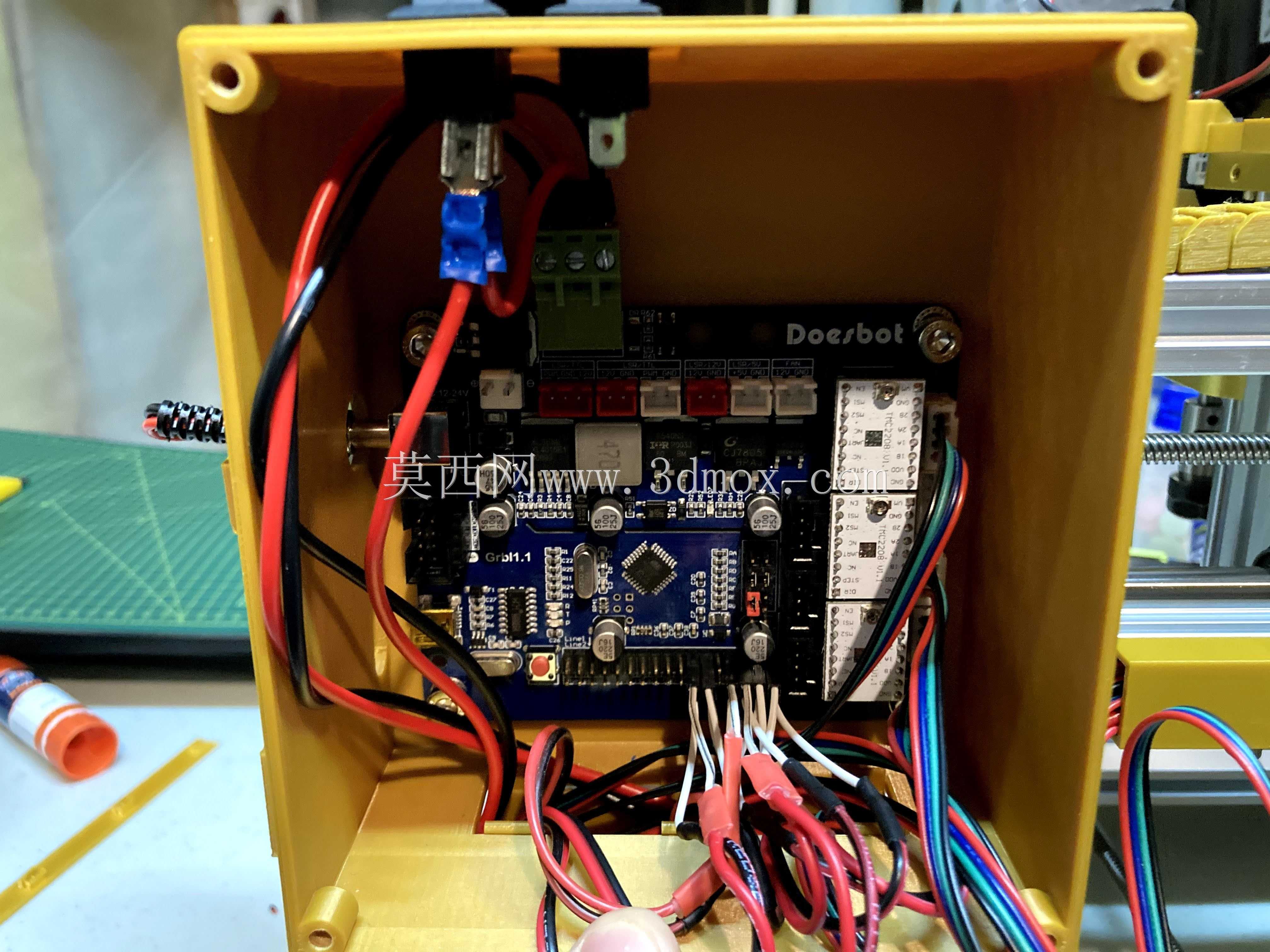

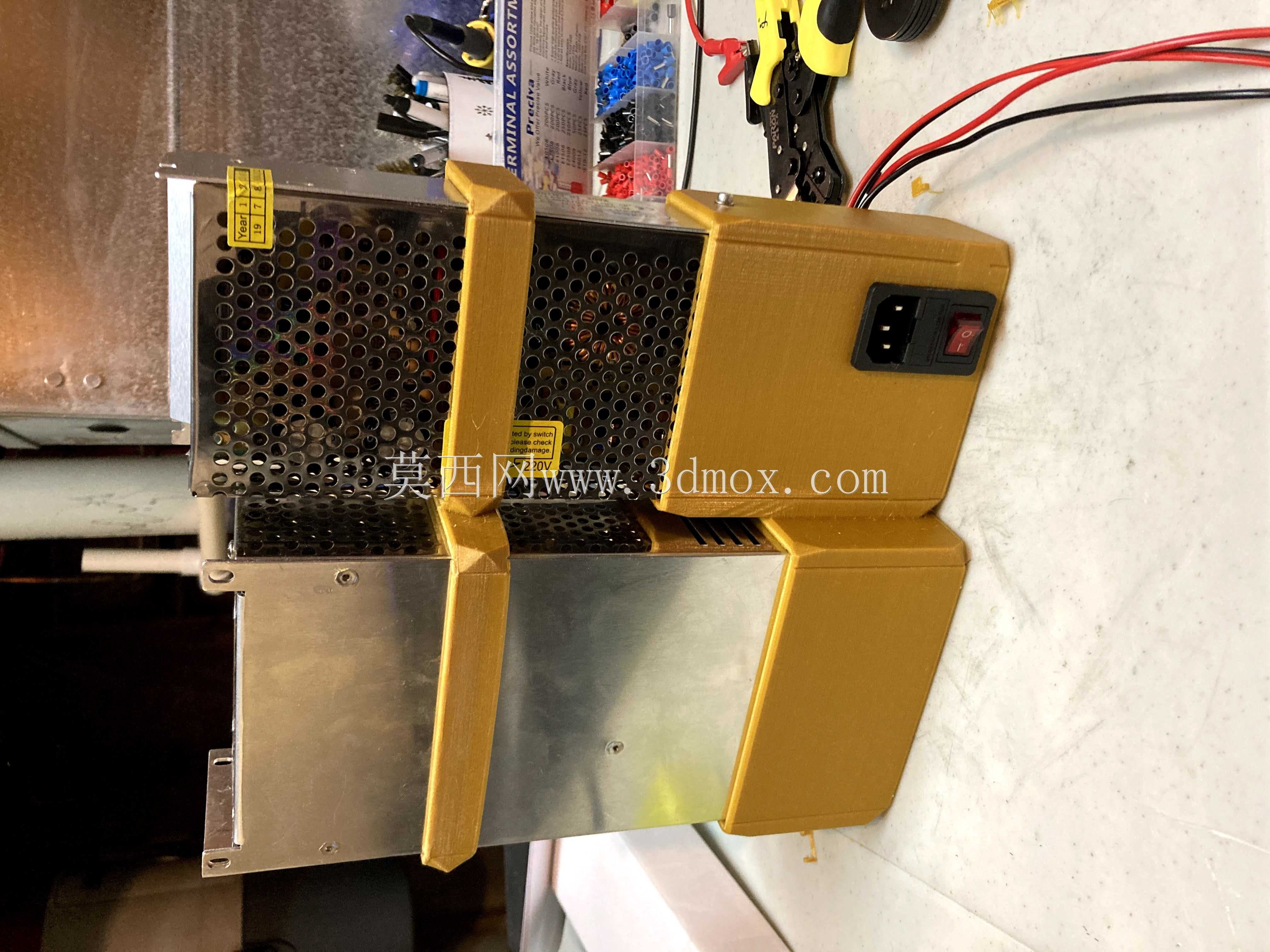

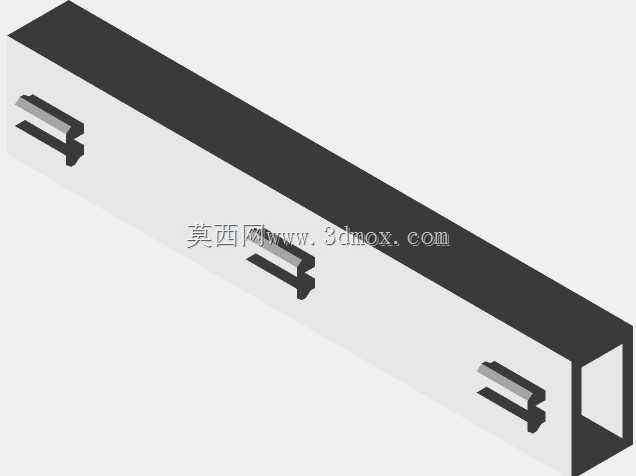

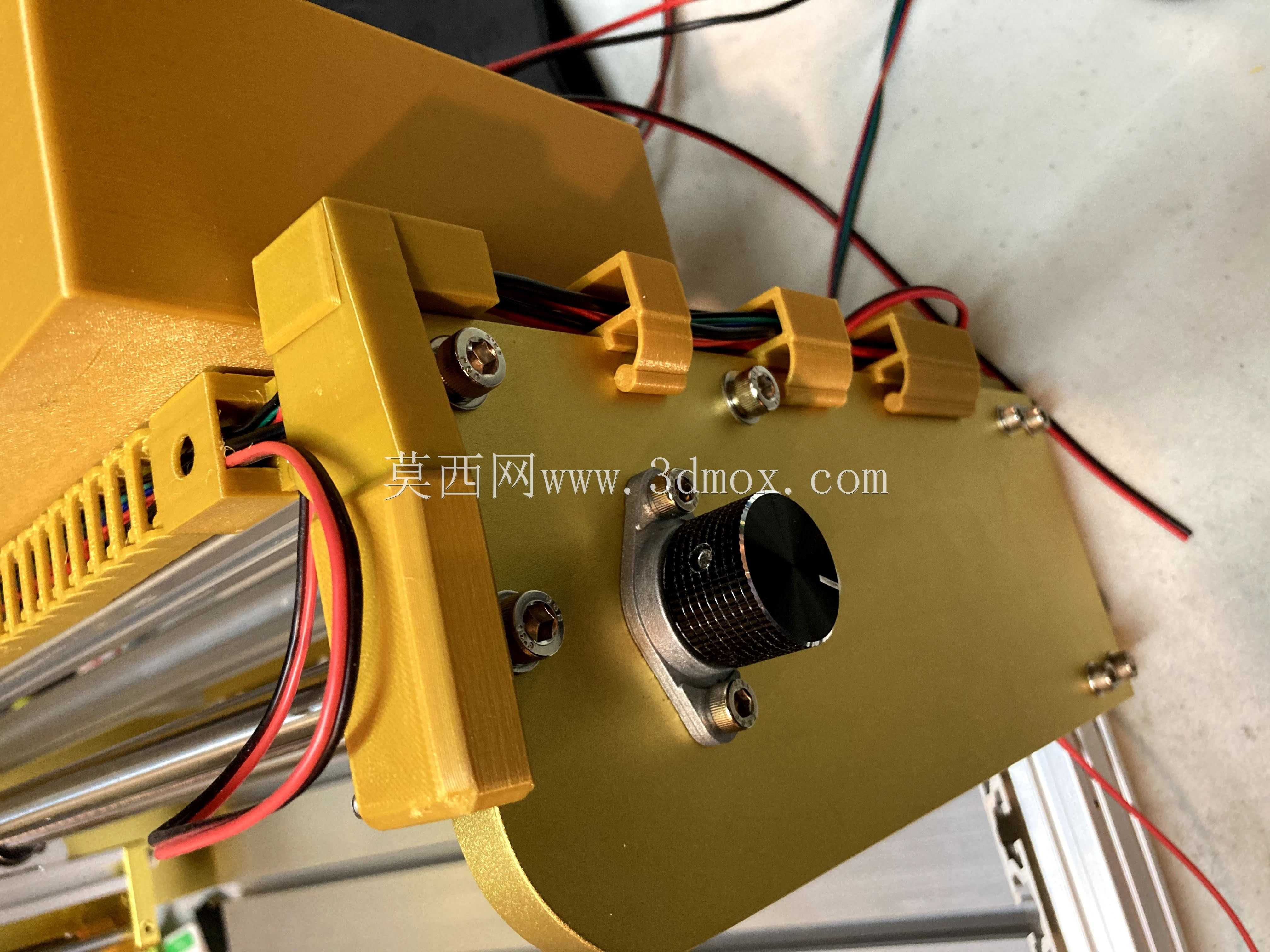

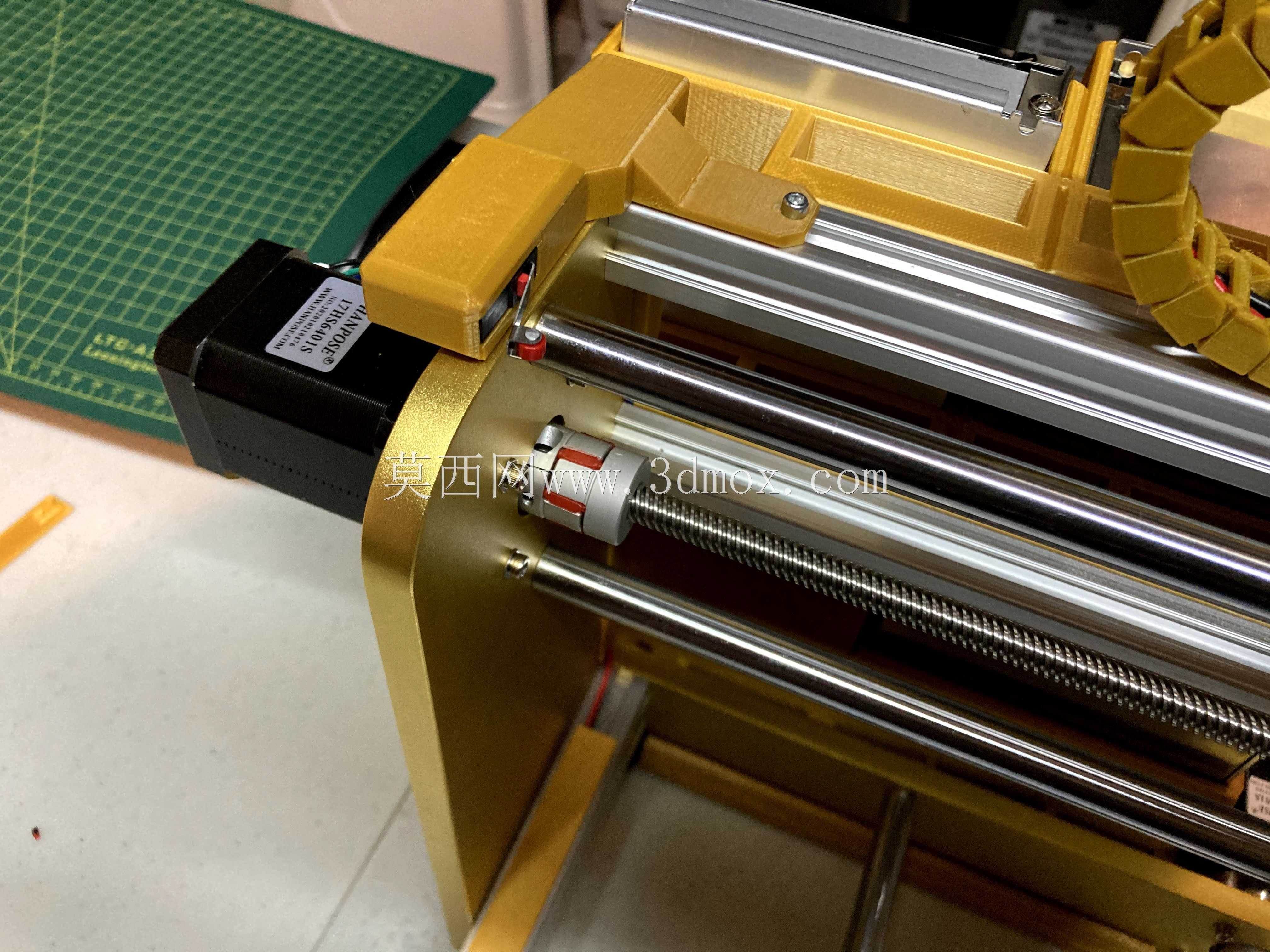

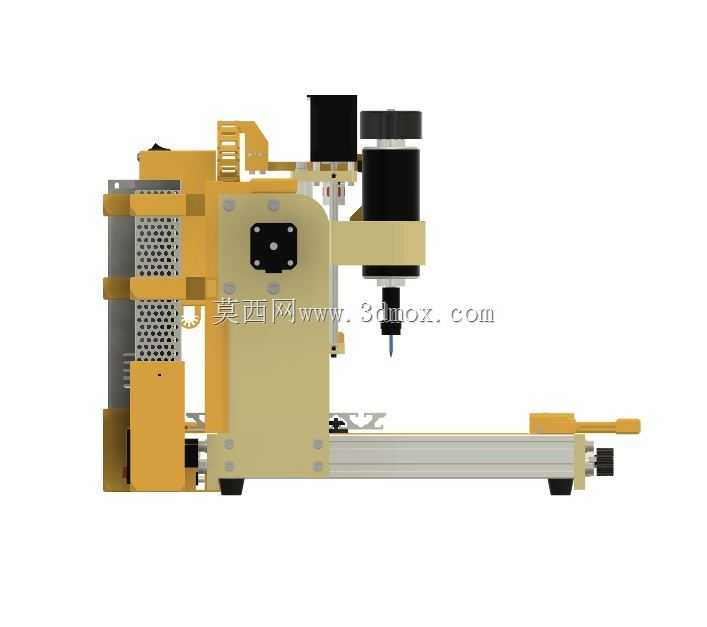

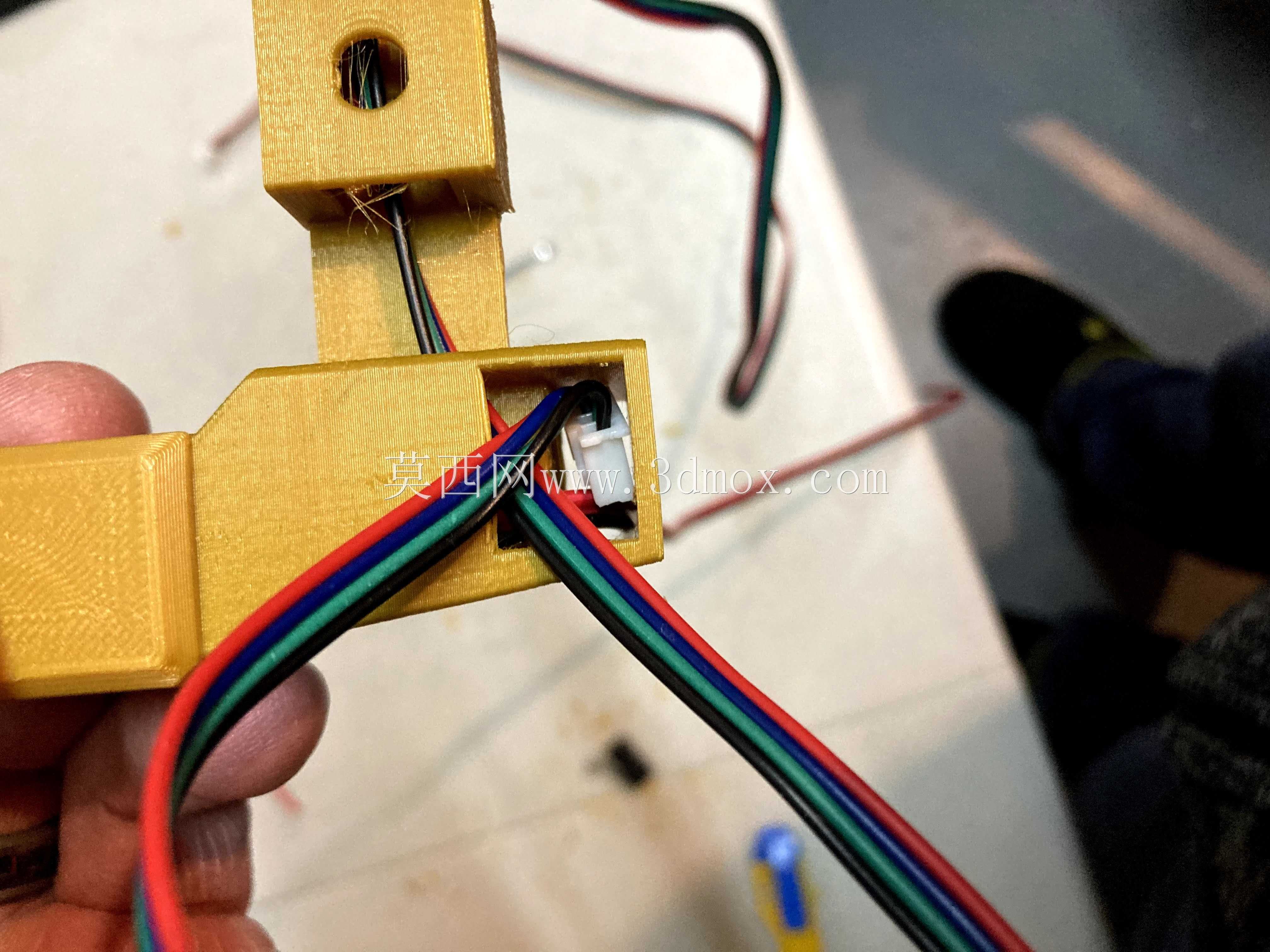

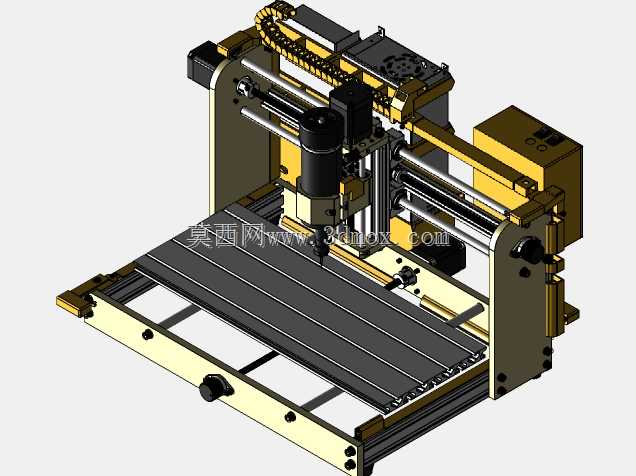

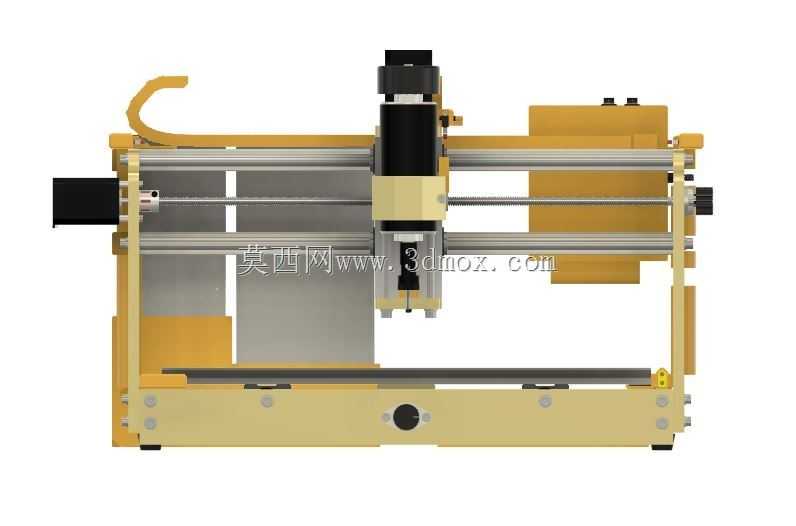

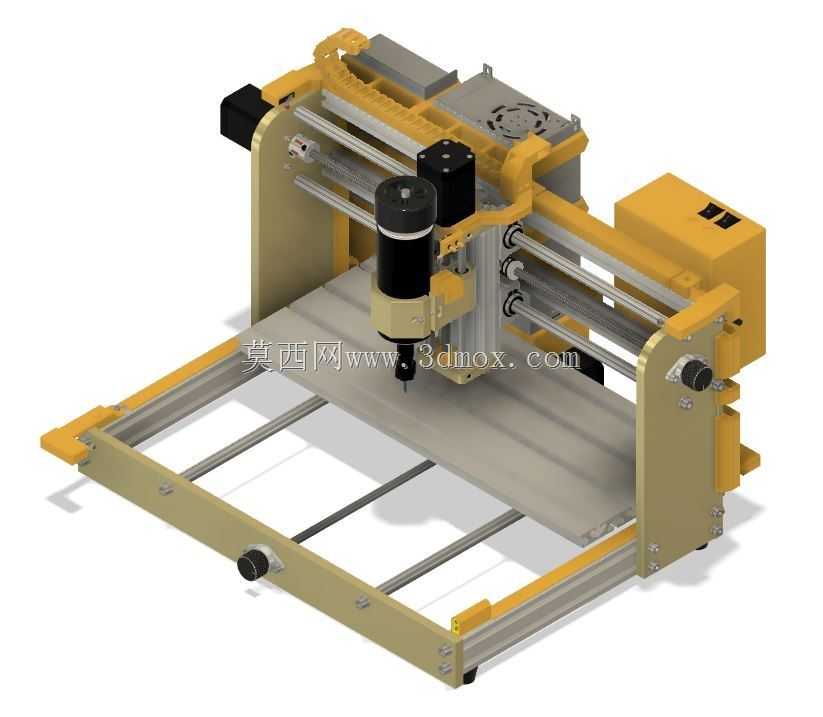

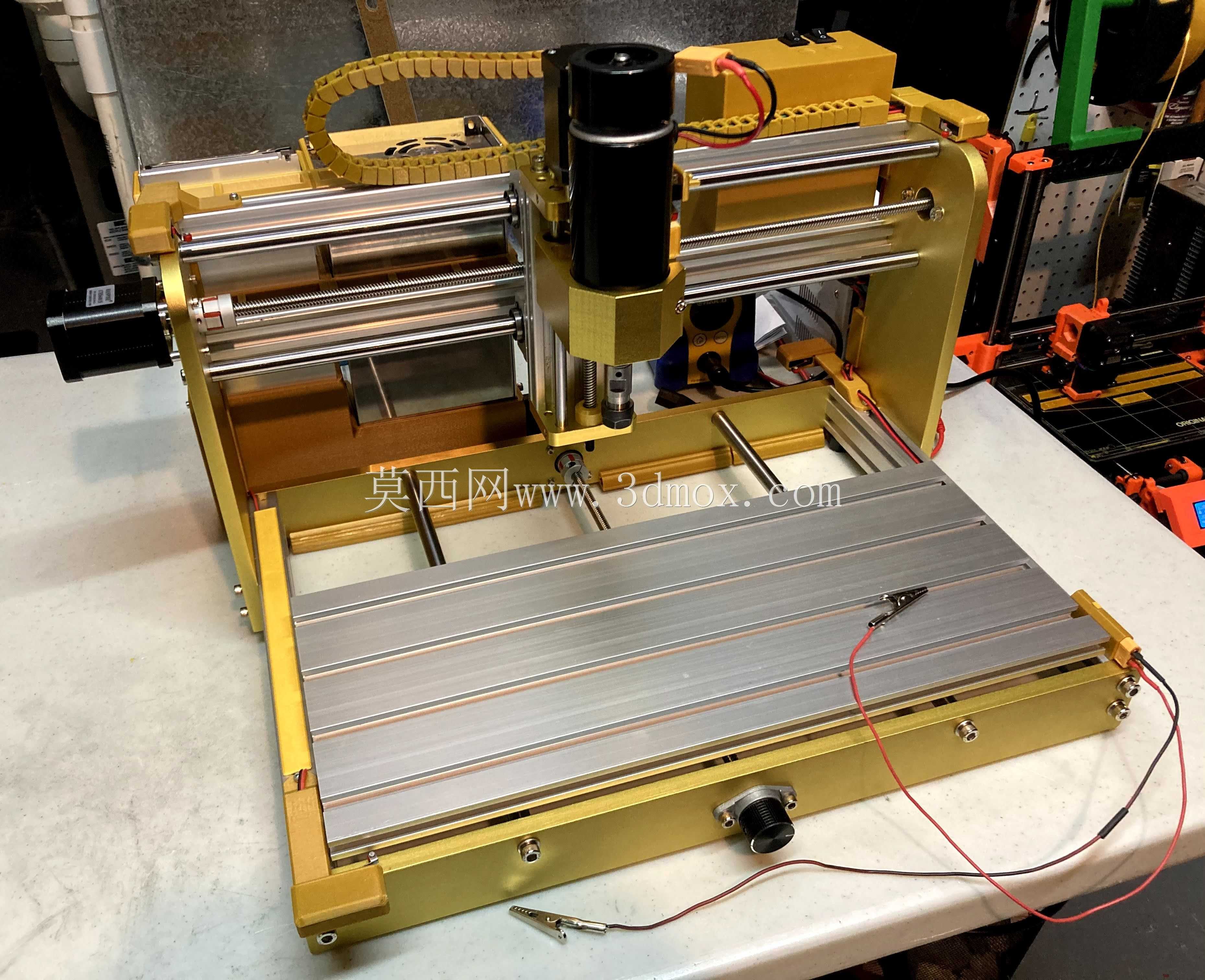

这款桌面级数控加工设备主要面向个人创客、小型工坊、教学实训场景设计，可放置在常规工作台面上完成小尺寸工件的雕刻、铣削、钻孔加工，适配软金属、工程塑料、木材、亚克力等多种常见加工材料，能够满足手板制作、工艺礼品加工、教学演示、小型零件打样等多元使用需求，相比大型工业机床占地空间极小，无需复杂的场地改造即可快速部署使用，适合小批量定制化加工场景使用。设备整体采用龙门式动结构布局，主轴组件沿X、Y轴方向做平面进给运动，加工平台固定在底座上承载待加工工件，这种布局能够在紧凑的机身尺寸下最大化有效加工行程，同时保证运动过程中的结构刚性，减少加工震颤对工件表面质量的影响。机身主体框架采用高强度铝合金型材搭配精加工金属构件组装而成，既控制了整机重量方便搬运挪动，又能保证长期运行下的结构精度稳定性，导轨采用高精度直线光轴搭配滑动座，传动部分采用精密丝杠结构，可实现微米级的进给精度控制，保证加工轮廓的尺寸准确性。主轴采用高速风冷电主轴，可适配不同直径的铣刀、雕刻刀、钻头等加工刀具，通过夹头快速更换即可完成不同加工工序的切换，主轴转速可根据加工材料特性灵活调节，在加工软质材料时可使用高转速获得光滑的加工表面，加工硬度稍高的金属材料时可降低转速配合进给量保证刀具寿命。设备预留了3D打印附件的安装拓展接口，加装对应组件后可拓展FDM熔融沉积成型3D打印功能，实现减材加工与增材制造的功能整合，无需额外购置独立3D打印设备即可完成两种加工工艺的切换，拓展了设备的使用场景。设备的走线全部采用拖链收纳防护，避免运动过程中线路磨损拉扯造成故障，平台采用带T型槽的铝合金工作台，可通过压板、夹具快速固定不同形状的待加工工件，安装边界清晰，常规尺寸的小型工件无需额外制作专用夹具即可完成装夹，降低了加工前的准备耗时。机身侧面预留了控制接口与电源接口，可连接对应的数控控制系统完成运动路径控制，整体结构模块化程度高，后期维护更换配件十分便捷，运动部件的润滑、调整都预留了操作空间，日常保养无需完全拆解机身即可完成。
