框架式工业打磨工作台结构设计

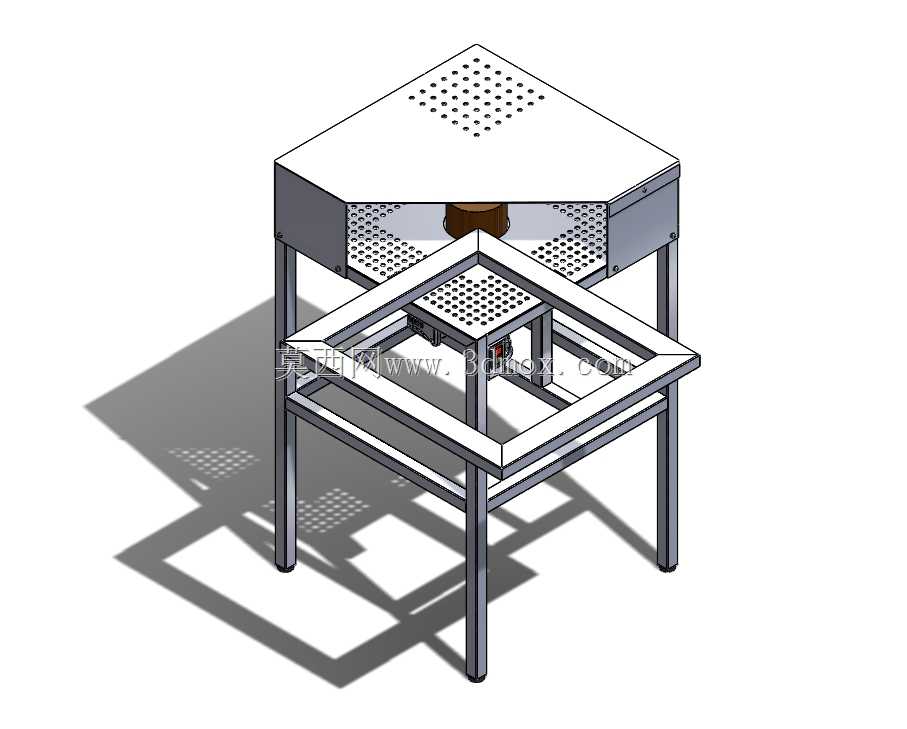

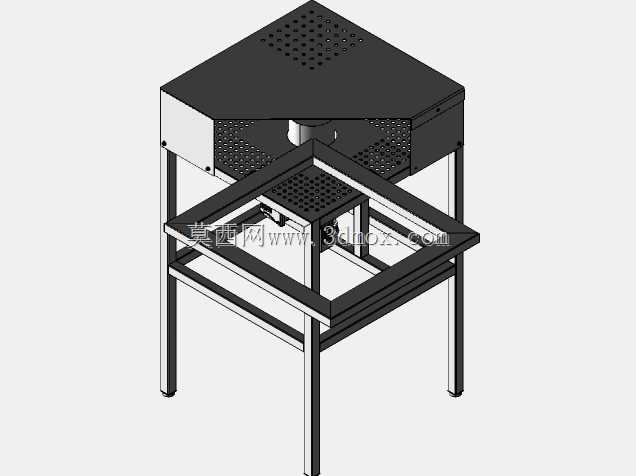

这款框架式打磨作业设备，主要面向五金加工、小型零部件精密打磨、工件去毛刺、表面光整处理的生产场景，常见于小型机加工车间、五金制品厂、模具维修工位以及精密零件后处理工段，可适配手持角磨机、小型气动打磨工具的作业需求，为操作人员提供稳定、带集尘功能的作业承载平台。设备整体采用方管焊接框架作为主体支撑结构，四条立式支腿搭配上下两层方形围框形成稳定的承载体系，底部支腿可搭配可调脚杯实现安装地面的水平适配，无需复杂的地基预埋，可直接放置在平整的车间水泥地面上使用，整体安装边界紧凑，占地面积仅相当于常规单人操作工作台，可灵活布置在生产线旁的打磨工位，也可单独设置在打磨作业专区。上层作业台面采用带密集冲孔的网孔板设计，打磨产生的金属碎屑、粉尘可直接通过网孔落入下方集尘区域，配合顶部的集尘罩结构，可外接车间中央除尘系统或者独立工业集尘器，在打磨作业时形成向下的负压气流，避免打磨粉尘飘散到车间环境中，有效改善作业区域的空气质量，降低粉尘对操作人员的职业健康影响。顶部的罩体采用钣金折弯拼接结构，三面围合的设计既可以阻挡打磨过程中飞溅的碎屑，避免碎屑崩溅到工位周边，又不会遮挡操作人员的作业视线，罩体顶部同样预留了除尘接口，可根据实际除尘需求选择上吸或者下吸的集尘方式。中间的可升降式方形工件托架，可根据待打磨工件的尺寸、操作人员的作业高度灵活调整托架的高低位置，打磨小型工件时可将托架升高至合适的操作高度，减少操作人员弯腰俯身的作业强度，打磨较大尺寸工件时可将托架降下，直接利用下层台面或者上层网孔板作为承载面，适配不同规格工件的打磨作业需求。整体结构设计摒弃了复杂的传动与电控结构，全部采用标准化的方管、钣金件加工制作，加工工艺简单，焊接成型后仅需做表面喷塑处理即可投入使用，后期维护成本极低，网孔板磨损后可单独快速更换，无需整体更换工作台主体。框架结构的刚性经过针对性优化，在操作人员施加较大打磨压力时不会出现明显的晃动，保证打磨过程中工件的稳定性，提升打磨后工件的表面质量一致性，同时设备预留了工具挂架、照明灯具的安装位置，可根据实际使用需求拓展辅助功能，适配不同行业的打磨作业习惯。
