Nextion显示屏嵌入式安装塑料固定座结构

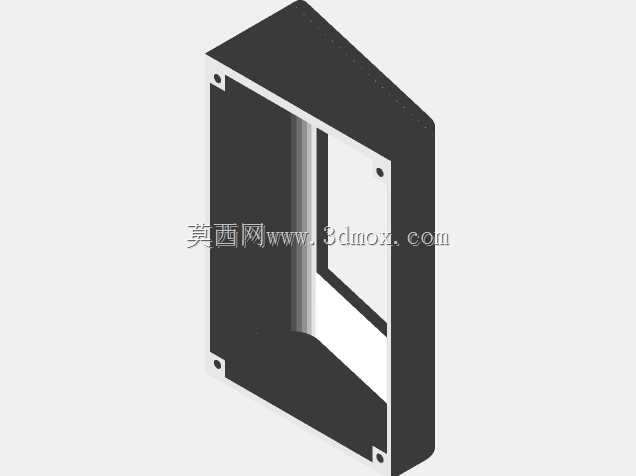

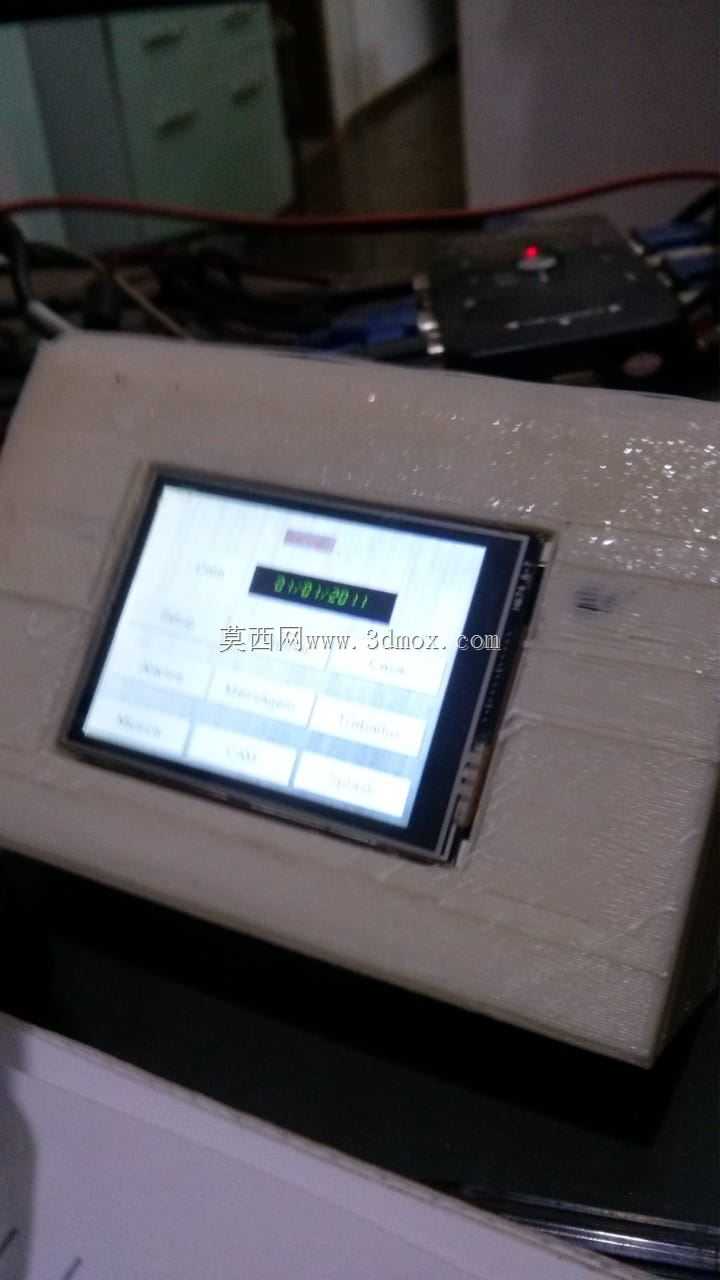

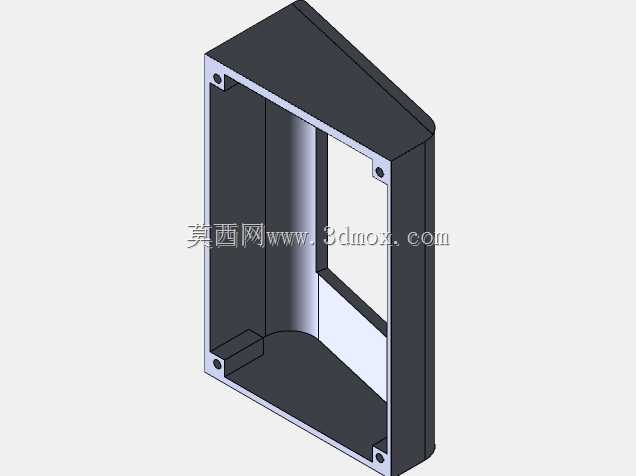

这款嵌入式显示模块安装固定结构，主要面向小型智能电子设备、桌面式控制终端、小型人机交互操作台的开发场景设计，核心作用是为Nextion系列串口显示屏提供稳定的安装承载与外围防护，解决裸屏模块直接外露易受磕碰、接线杂乱无固定点位的实际使用问题。在实际应用场景中，这类固定结构可适配桌面调试设备、小型工业控制终端、DIY智能交互装置的组装需求，也可用于定制化小型操控台的显示单元预装，让显示模块与设备外壳形成统一的整体外观，避免屏幕边缘与设备壳体之间出现缝隙过大、装配错位的问题。从功能特性来看，该固定座采用嵌入式围合结构设计，内侧预留了与显示屏外轮廓完全匹配的限位卡槽，屏幕装入后可通过卡槽实现X、Y两个方向的限位，避免使用过程中屏幕出现横向或纵向的窜动；固定座背部预留了接线避让空间，可容纳显示屏的排线、供电接线与外接通讯线路，不会因为线路挤压导致屏幕装配不到位；座体边缘设计有均匀分布的螺丝固定孔位，可通过自攻螺丝将固定座整体锁紧在设备的前面板内侧，安装后屏幕显示面与前面板外表面基本齐平，既保证外观整洁，也能减少灰尘、溅水从屏幕装配缝隙进入设备内部的概率。在设计思路上，这款结构优先考虑了装配的便捷性与公差适配性，卡槽尺寸预留了合理的安装间隙，既不会因为间隙过小导致屏幕装入困难，也不会因为间隙过大出现屏幕晃动的问题；座体整体采用薄壁塑料结构设计，在保证结构强度足够承托屏幕的前提下，尽可能减少材料占用，降低整体重量，适配轻量化小型电子设备的设计需求。从安装边界尺寸来看，固定座的外轮廓尺寸适配常规2x4规格的电子设备安装仓空间，正面屏幕开窗尺寸完全匹配对应Nextion显示屏的显示区域，不会遮挡屏幕显示内容，也不会露出屏幕边缘的PCB板部分；固定座的整体厚度控制在合理范围内，装入设备仓后不会占用过多内部空间，给后方的主控板、接线端子等其他元器件预留出充足的布置空间，不会出现元器件干涉的问题。同时座体的安装孔位采用通用化间距设计，可适配多数常规小型设备壳体的前面板安装点位，不需要对原有设备壳体做过多的二次修改即可完成装配，能够有效缩短小型智能交互设备的开发组装周期，降低定制壳体的开模成本，适合小批量定制设备、DIY开发项目的快速组装使用。
