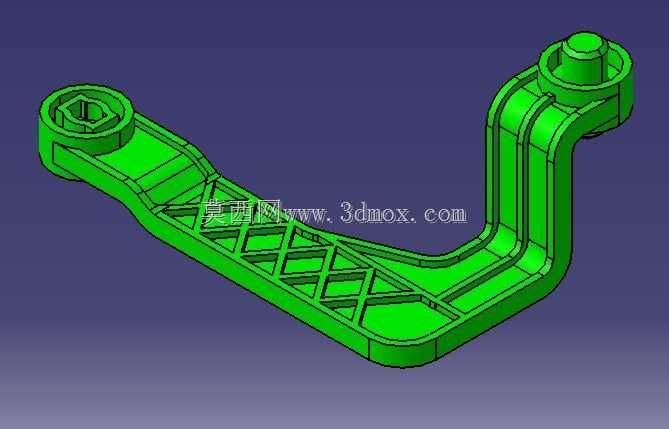

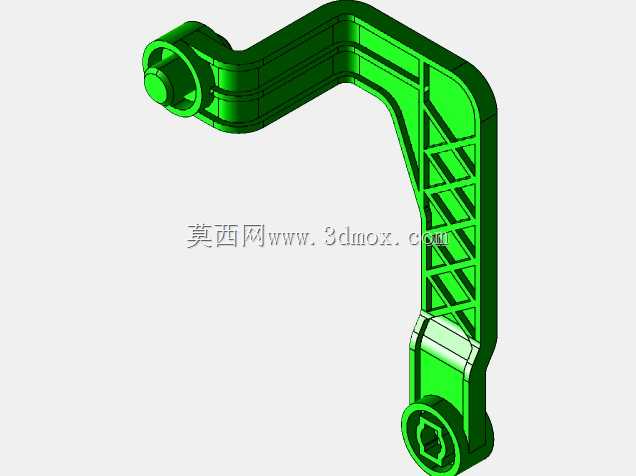

带加强筋结构的弯臂式塑料传动杠杆

这款弯臂式塑料传动杠杆，主要应用于中小载荷的手动操控传动场景，常见于小型办公设备、家用器械、轻型工业操作台的操控机构中，作为力传递与行程转换的核心构件，承接手动施力端与执行机构的动作衔接，将输入端的摆动力矩按照固定传动比传递至末端执行件，实现机构的档位切换、锁止触发、行程调节等操控功能。从功能特性来看，该杠杆采用工程塑料注塑成型，整体自重较轻，运行过程中无金属碰撞异响，具备优异的自润滑特性与抗疲劳性能，可在无额外润滑的工况下长期往复摆动工作，适配-20℃到60℃的常规工作环境，耐日常酸碱腐蚀，不易出现锈蚀卡滞问题。设计思路上，整体采用弯臂式异形结构，两端分别设置不同规格的安装连接位：输入端为内凹方孔结构，可与方形操控手柄紧密嵌合，避免传动过程中出现周向打滑，方孔边缘做加厚凸台处理，分散手柄插接时的应力集中；输出端为带凸台的圆柱轴位，可与配套的传动摇臂或连杆做铰接配合，凸台结构可实现轴向限位，防止工作过程中连接部件脱出。杠杆臂身采用等强度变截面设计，臂身内侧布置交错式网格加强筋，在不额外增加壁厚与整体重量的前提下，大幅提升臂身的抗弯曲、抗扭转刚度，避免大载荷摆动时臂身出现形变导致传动精度下降，筋条的排布方向顺着应力传递路径设置，可将两端连接位的受力均匀分散至整个臂身，减少局部应力断裂风险。外形尺寸与安装边界方面，整体为空间弯臂构型，两安装端的中心距适配常规轻型操控机构的安装间距，臂身的弯折角度经过运动仿真校核，在设定的摆动行程范围内不会与周边的机架、其他构件发生运动干涉，臂身外侧做圆弧过渡处理，无尖锐棱角，装配与日常操作过程中不会划伤操作人员，整体安装仅需完成两端的轴孔配合即可，无需额外的复杂定位结构，装配效率高，互换性强，可直接替换同规格的金属杠杆构件，降低整机的材料成本与运行噪音。
