手持VGA红外夜视观测设备结构设计

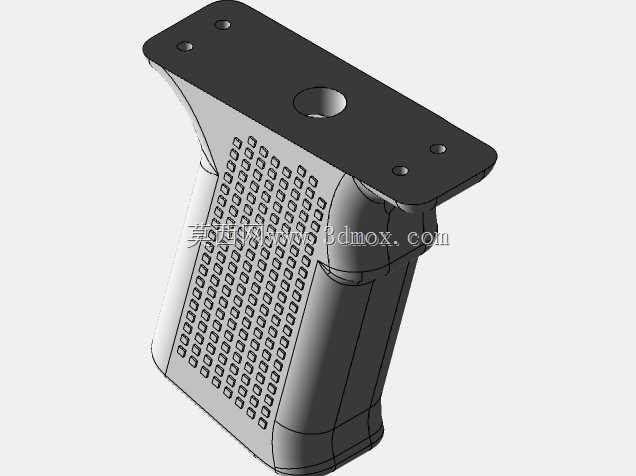

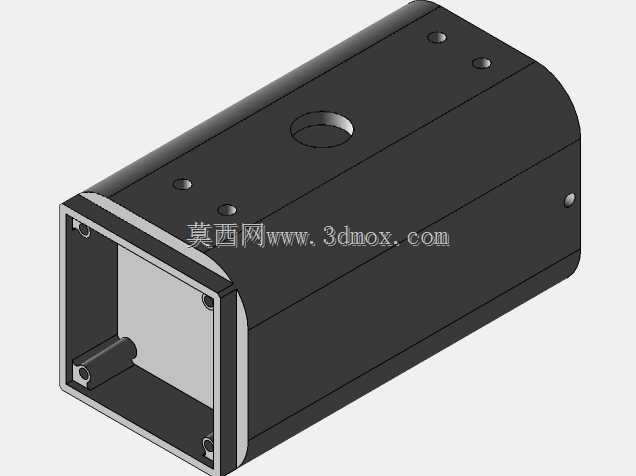

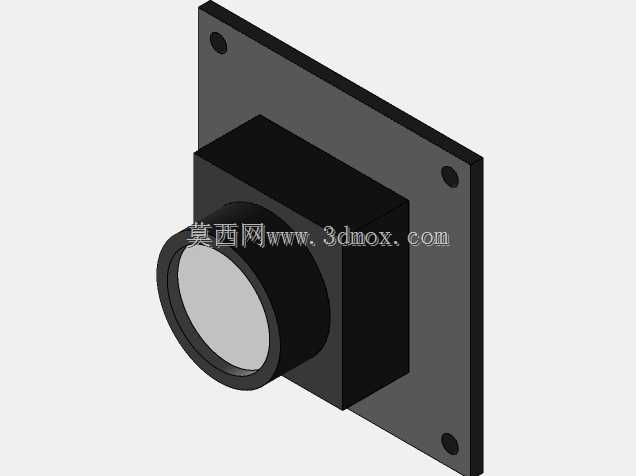

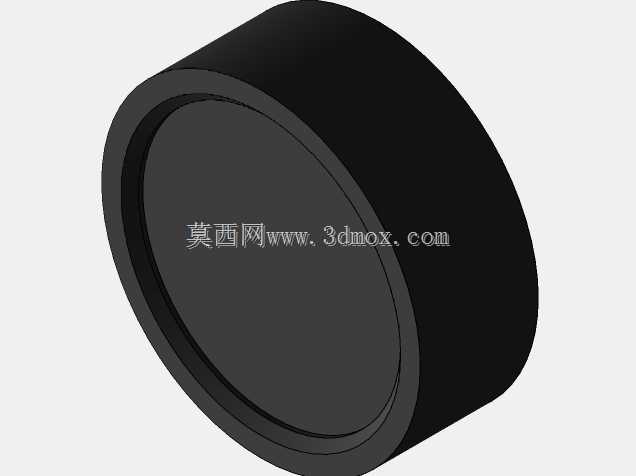

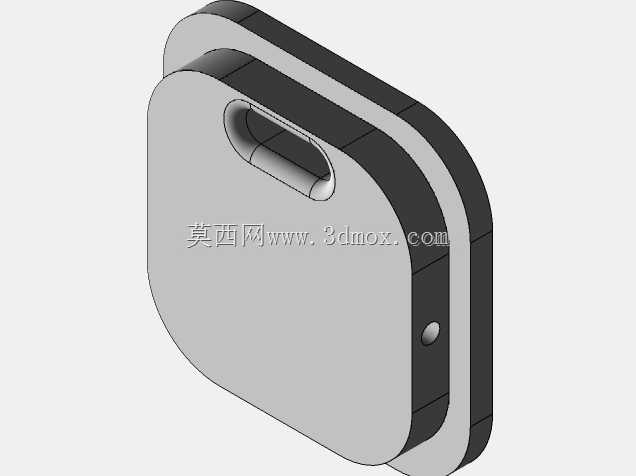

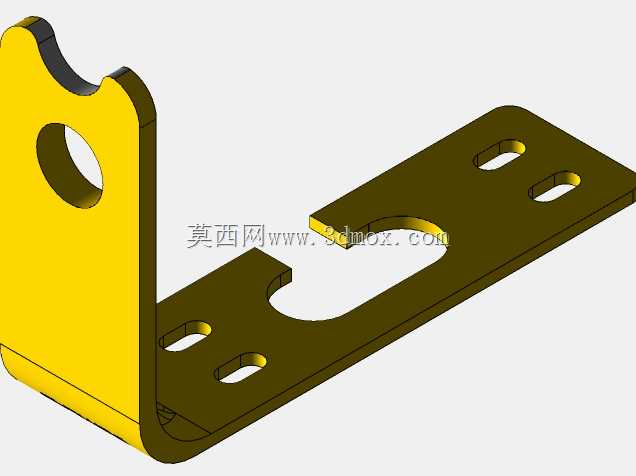

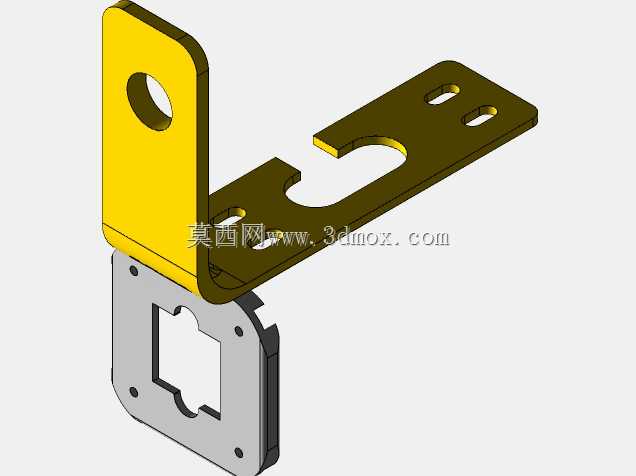

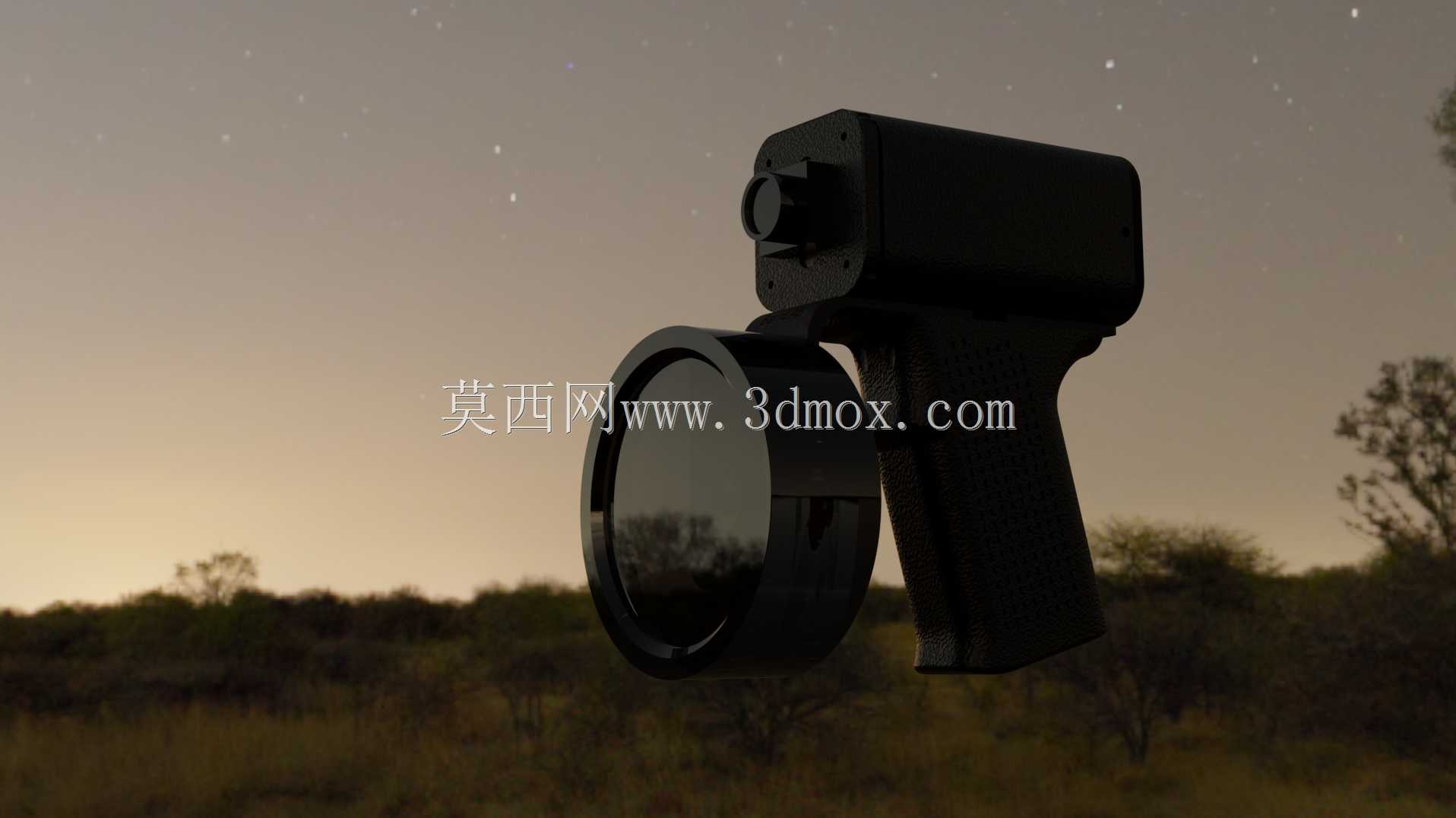

这款手持红外夜视观测设备，主要面向夜间户外巡查、野外动植物观测、低照度环境下的安防巡检、应急搜救等场景设计，能够在完全无可见光的黑暗环境中，清晰捕捉前方目标的影像信息，解决人眼在低光、无光环境下观测距离不足、辨识度差的痛点。设备整体采用枪式手持布局，握持区域贴合人手自然握持的弧度，长时间持握不易产生酸胀疲劳，整机重心落在握持手柄的中心位置，单手持握时不会出现前端下坠或后端偏重的问题，适配不同手型的使用者快速操作。设备核心由VGA摄像采集模块与红外泛光补光模块两部分构成，前端大尺寸的红外补光镜头能够发射均匀覆盖前方观测区域的红外光，不会出现补光暗角或中心过曝的问题，配合后方的VGA摄像单元，可实现中短距离内的清晰影像采集，成像画面无明显畸变，能够准确还原观测目标的轮廓与细节特征。在结构设计上，设备将摄像模块与补光模块做了同轴度校准，确保补光区域与摄像采集区域完全重合，避免出现补光偏移导致的画面一侧偏暗问题；手柄内部预留了电池仓与控制电路的安装空间，各模块之间的走线槽做了圆角过渡处理，避免装配时线材被锐边割破，外壳各拼接处设计有止口结构，可阻挡日常使用中的灰尘与溅水侵入内部元器件。设备的外形尺寸适配常规成人单手持握的操作边界，前端补光镜头的外径经过优化，既保证了足够的补光覆盖角度，又不会因为尺寸过大导致整机重量超标，握持手柄的宽度与厚度参考了人体工程学握持尺寸，按键布局设置在食指自然触碰的位置，无需调整持握姿势即可完成开关机、焦距微调等操作。设备外壳采用一体化的流线型设计，没有突出的尖锐棱角，避免在户外使用时勾挂衣物或磕碰造成损坏，各功能模块的安装位都设计有定位柱与螺丝固定柱，装配时可快速定位，降低组装难度，后期维护时也可快速拆解更换故障模块，无需整体拆解整机结构。
