集成铝制水冷流体通道电脑机箱结构设计

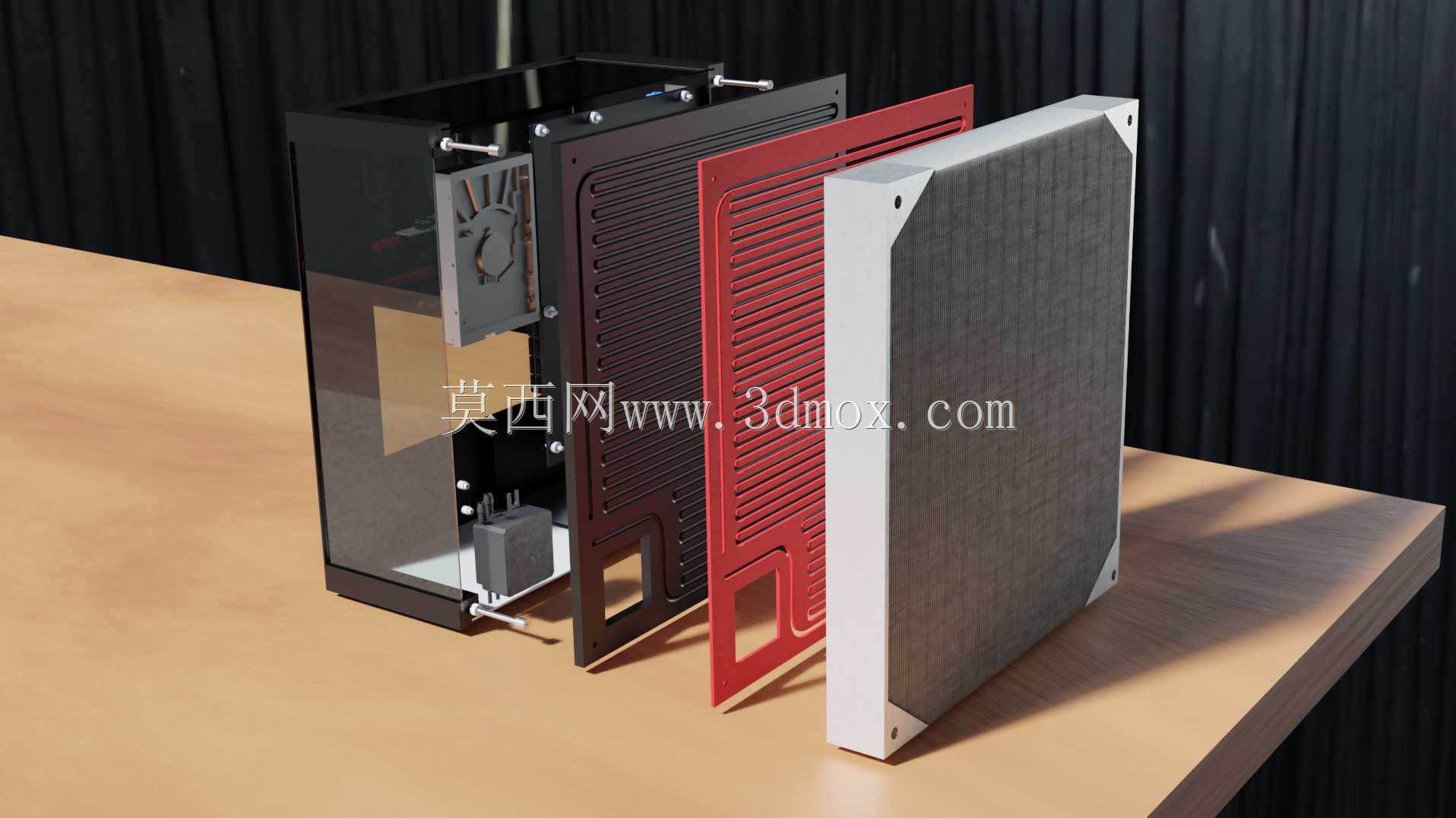

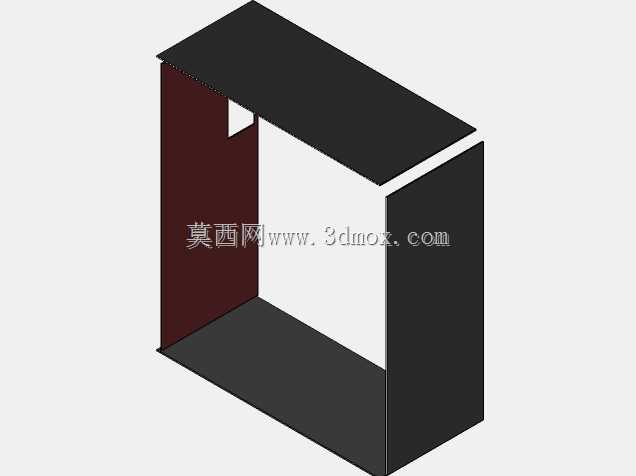

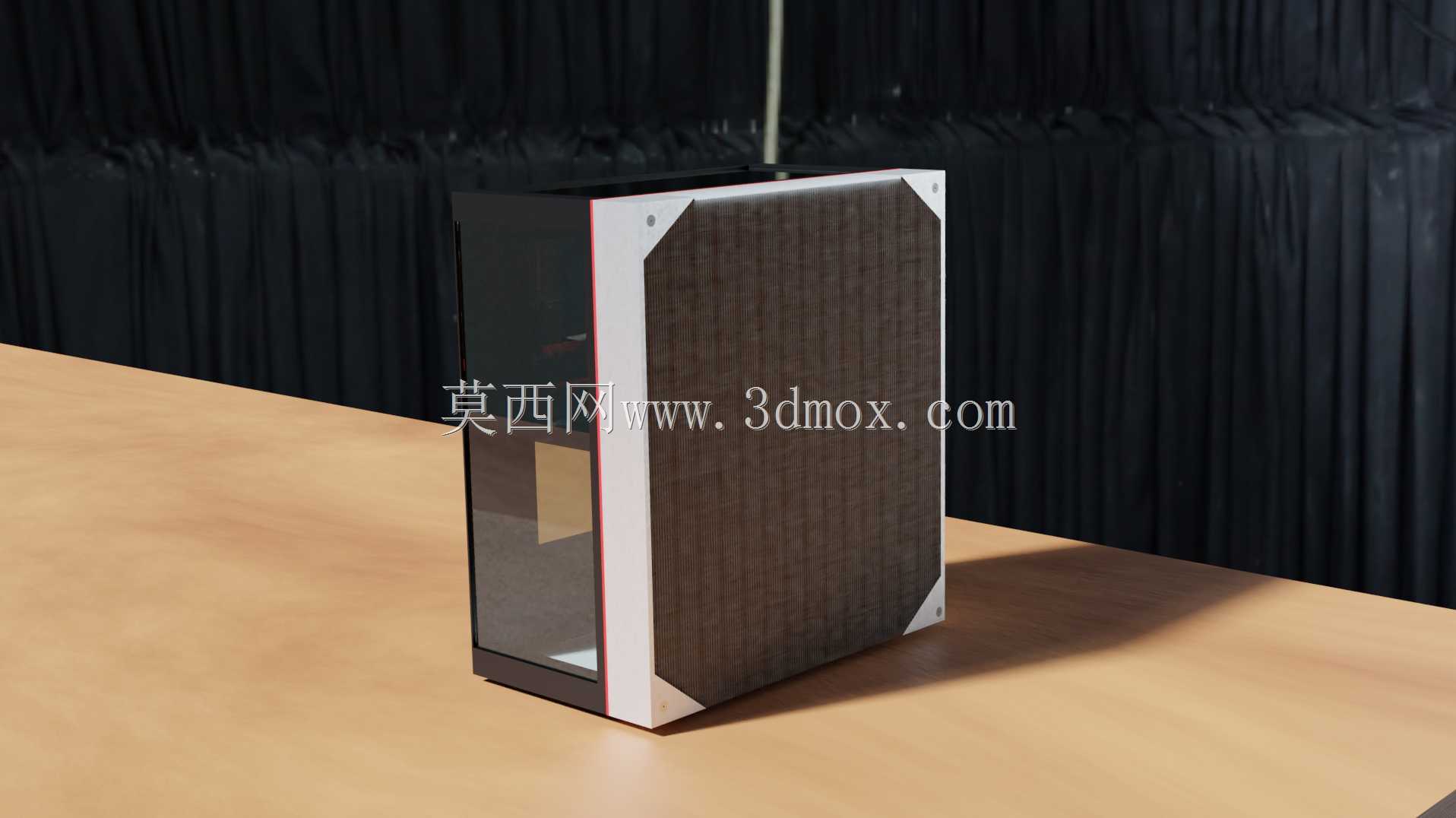

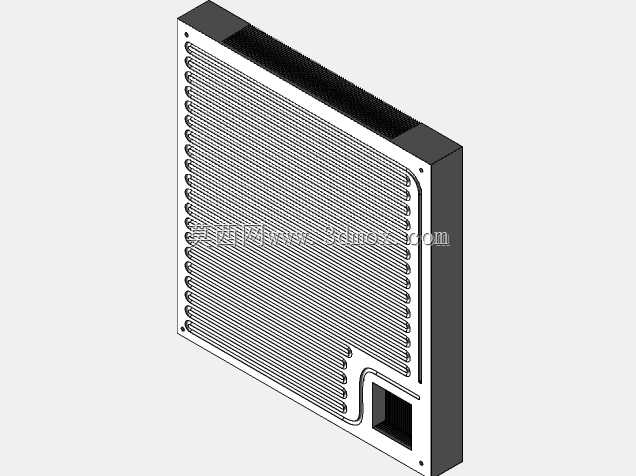

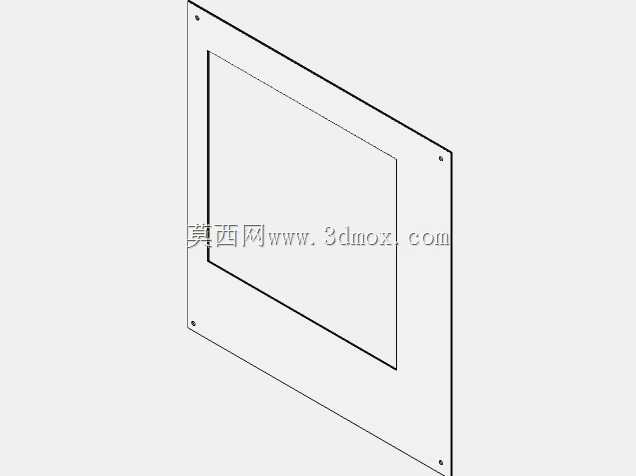

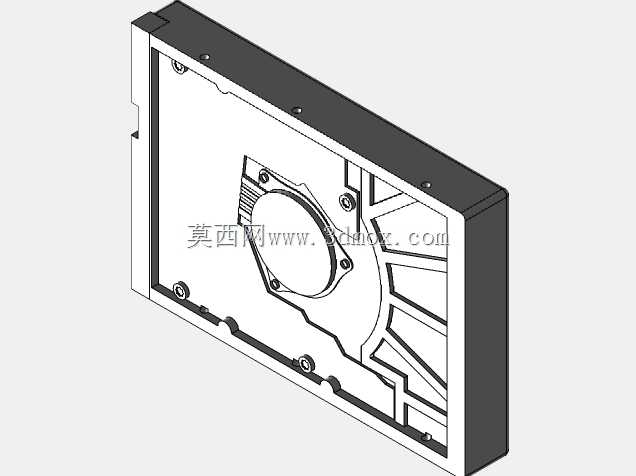

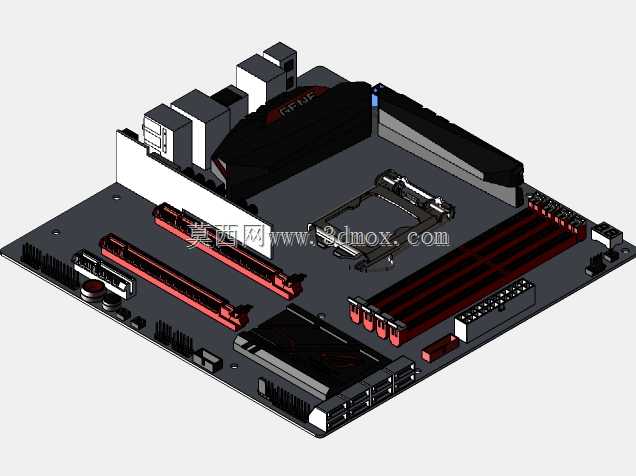

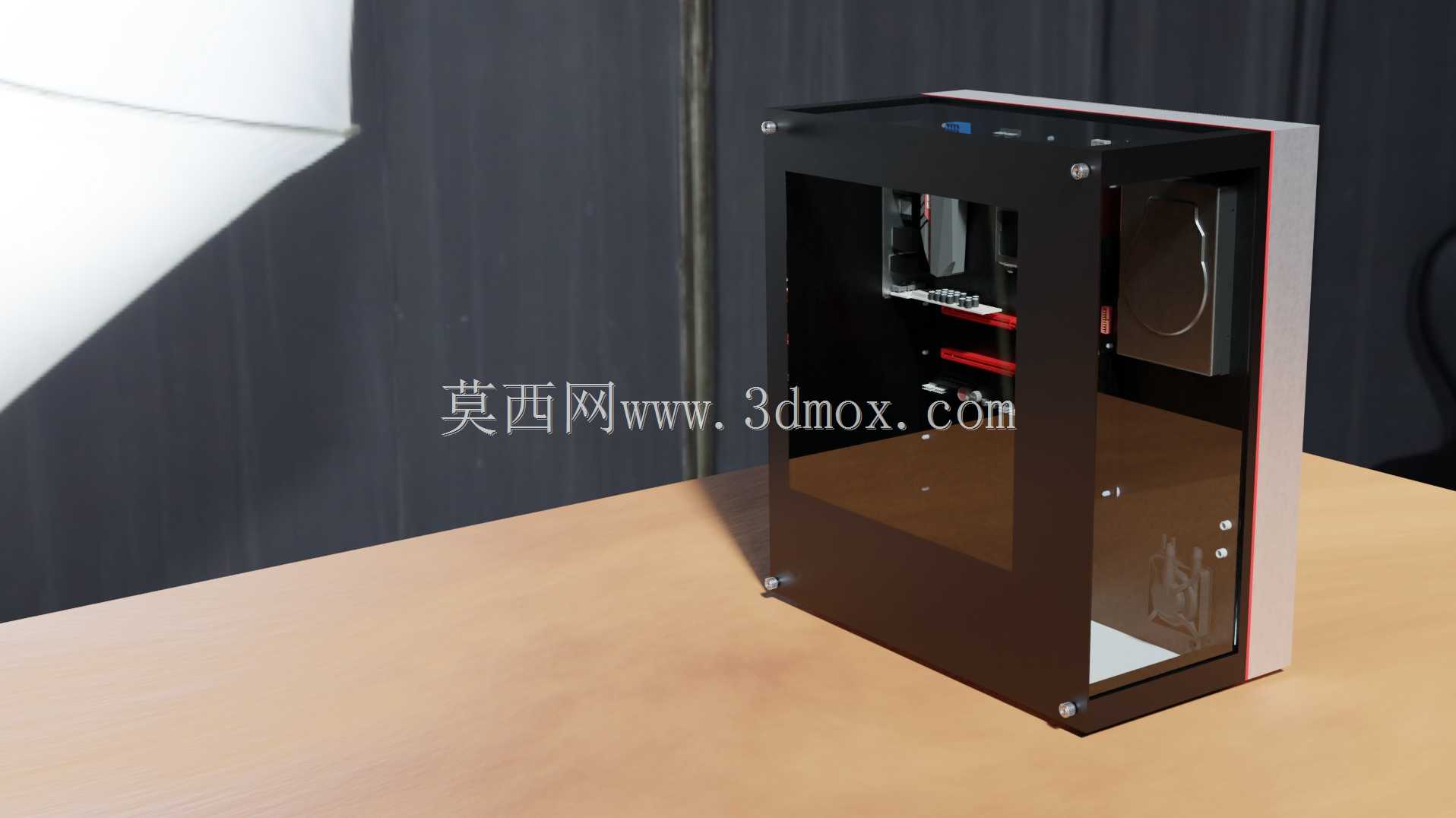

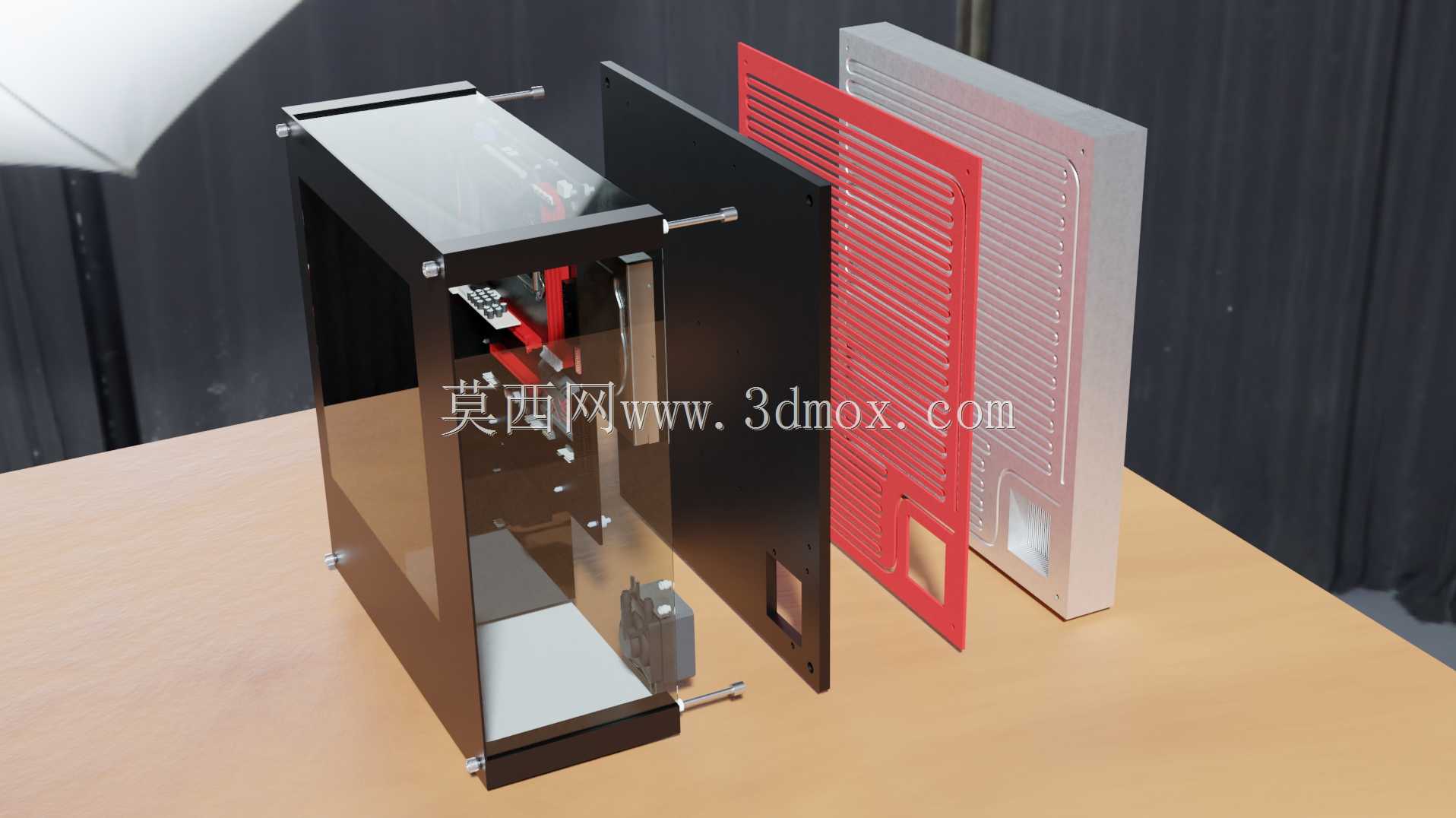

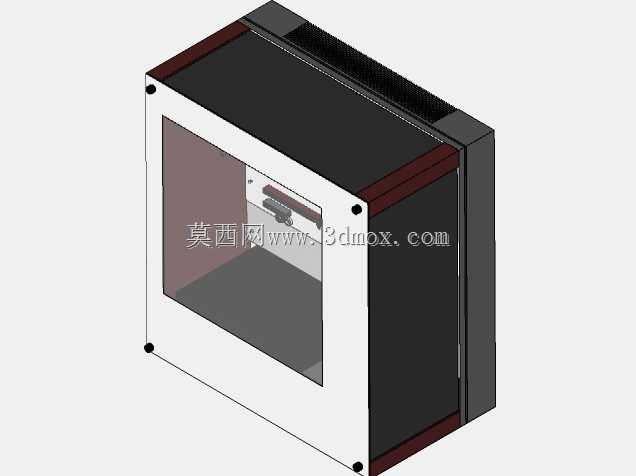

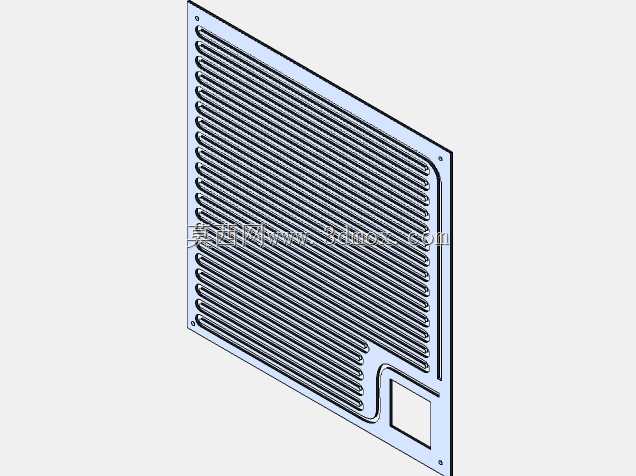

这款铝制集成水冷结构的电脑机箱，主要面向高性能桌面计算、小型工作站、电竞主机等对散热效率、空间利用率有较高要求的应用场景，区别于传统风冷机箱的独立散热模块布局，它将散热流体通道与机箱主体结构做了一体化整合，能够在紧凑的装机空间内实现更高的热交换效率，同时减少额外散热配件占用的内部安装空间。从实际用途来看，它除了承担传统机箱承载主板、电源、存储设备、显卡等核心电脑硬件的基础功能外，本身就集成了水冷循环的流道结构，不需要额外在机箱内部布置复杂的水冷管路，既降低了分体水冷装机的管路布局难度，也减少了管路渗漏的风险点，能够为高负载运行的CPU、显卡等发热硬件提供稳定的散热环境。在功能特性上，这款机箱采用铝合金作为主体材质，铝材质本身具备优秀的导热性能，既可以作为结构件承托内部硬件，也能辅助流道进行热量扩散，配合侧透的可视面板，用户可以直观观察内部硬件的运行状态，同时兼顾了外观展示效果。机箱整体采用立式窄体布局，安装边界适配常规ATX桌面摆放场景，整体宽度控制在220mm以内，高度控制在450mm以内，深度控制在400mm以内，可以放置在常规桌面主机位，不会占用过多桌面或桌下空间；内部安装位兼容标准ITX、MATX规格主板，支持标准长度的全高显卡，电源位适配标准SFX小尺寸电源，存储位可容纳2块2.5英寸固态硬盘与1块3.5英寸机械硬盘，满足主流高性能装机的硬件扩展需求。在设计思路上，这款机箱打破了传统机箱“外壳+安装支架+独立散热模块”的拆分设计逻辑，将水冷循环的三个核心流道段直接集成在机箱的铝制框架结构内，三个部件组合后即可形成完整的密封流体通道，冷却液可以沿着机箱框架的流道循环，直接带走硬件传递到机箱框架上的热量，同时框架的大面积铝质结构也能作为散热冷排的延伸，扩大散热面积；结构上采用螺丝拼接的密封方式，配合密封胶条保证流道的密封性，侧面板采用铰链加锁扣的固定方式，方便用户开启进行硬件安装与日常维护，前面板预留了开机按键、USB接口、音频接口的安装位，满足日常外接设备的使用需求。
