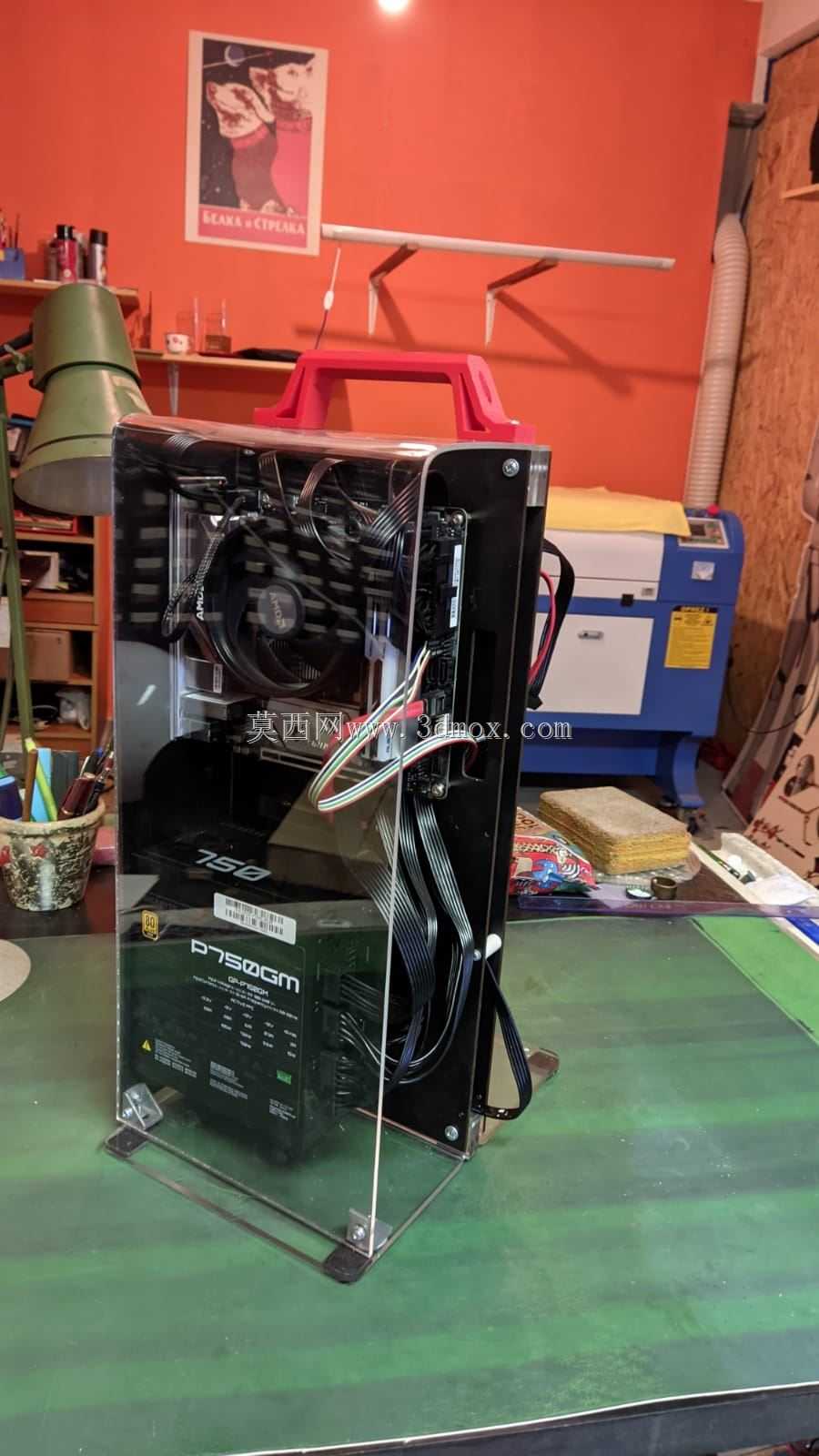

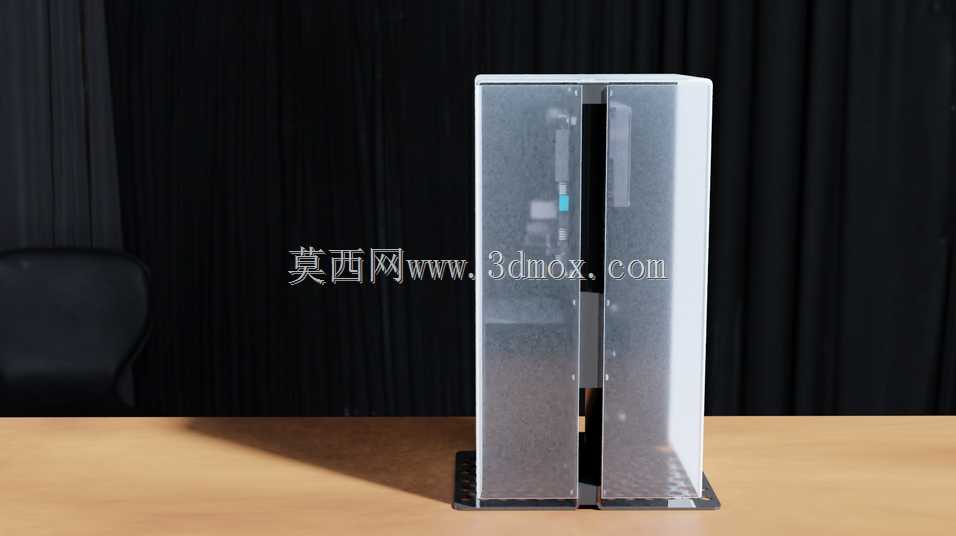

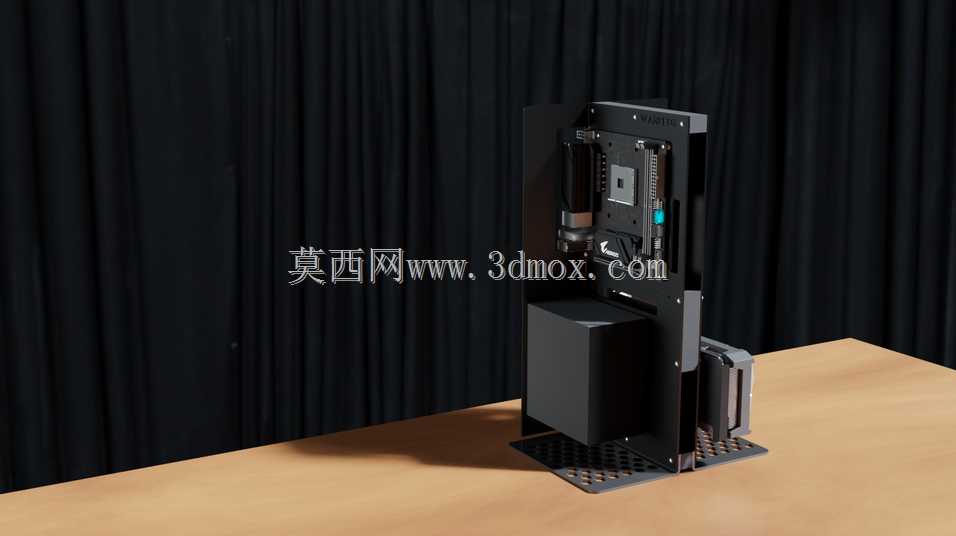

立式紧凑型ITX电脑机箱结构设计

　　这款立式紧凑ITX机箱的设计，核心瞄准桌面空间受限的使用场景，不管是租房群体的小尺寸书桌、工作室的紧凑工位，还是需要搭建便携主机的移动办公、线下赛事展示场景，都能在极小的占地空间内完成标准ITX硬件的承载，相比传统ATX机箱能节省70%以上的桌面投影面积，同时保留核心硬件的安装兼容性，不会因为尺寸压缩牺牲核心硬件的选配空间。

　　从实际用途来看，这款机箱主要承载ITX规格主板、标准长度独立显卡、SFX规格电源以及对应高度的风冷或薄型水冷散热组件，能够满足日常办公、轻度内容创作、主流电竞游戏的硬件搭载需求，立式的结构设计让硬件沿垂直方向排布，充分利用纵向空间，避免横向尺寸过大挤占桌面的鼠标、键盘操作区域，放置在桌面角落或者显示器后方都不会产生突兀的视觉遮挡。

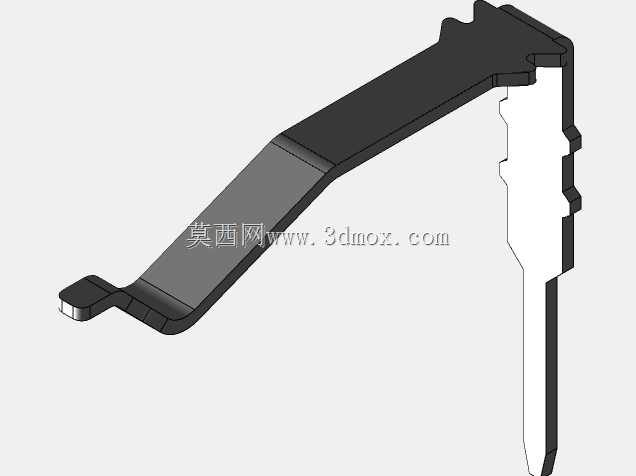

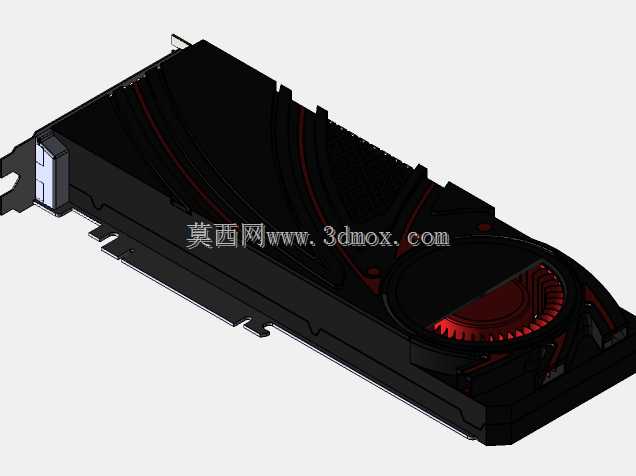

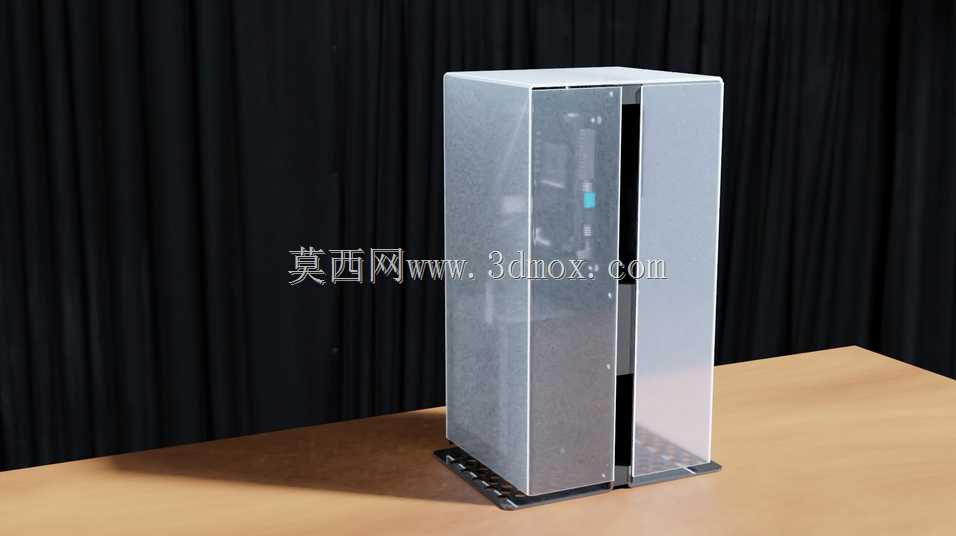

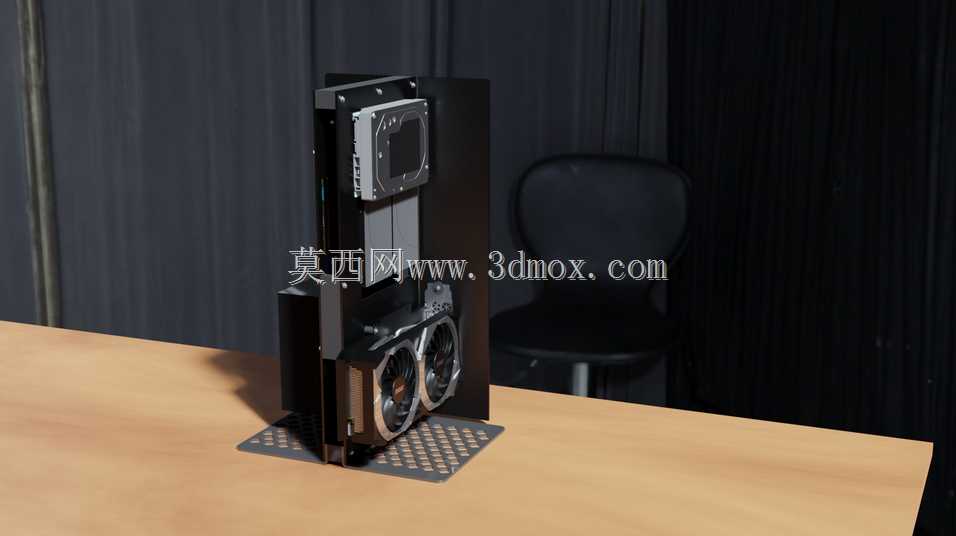

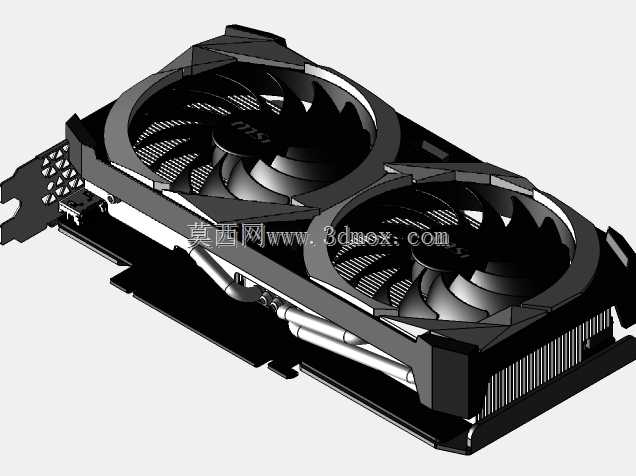

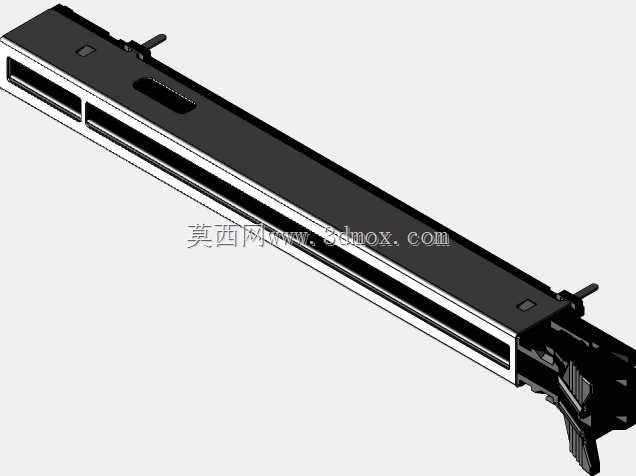

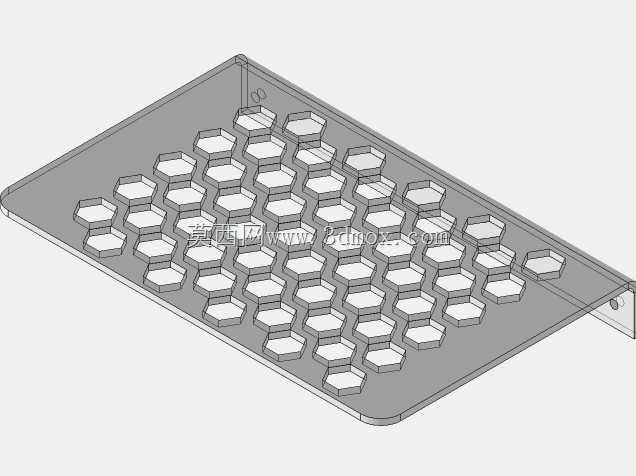

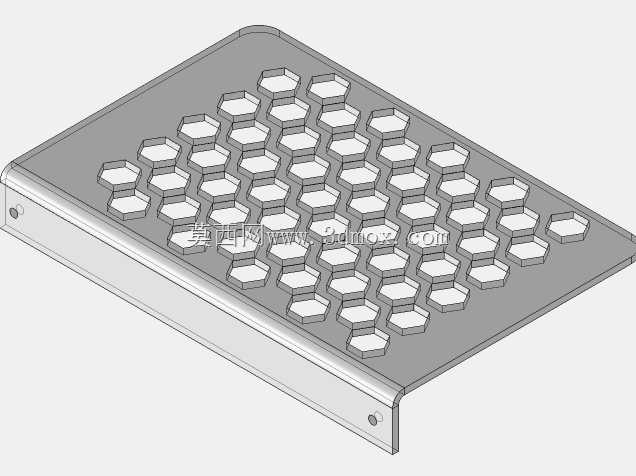

　　功能特性上，这款机箱采用开放式框架搭配局部侧板的结构，没有采用全封闭的钣金外壳，一方面能够降低整体重量，方便用户搬运挪动主机，另一方面垂直的硬件排布让显卡、CPU散热的风道完全不受封闭机箱的阻挡，自然对流就能带走大部分硬件运行产生的热量，高负载场景下也能避免封闭机箱常见的热量堆积问题。机箱底部设置了带镂空孔位的承托底座，既能够抬高机箱主体，避免桌面的水渍、灰尘直接进入硬件安装区域，也能让底部空气形成流通通道，辅助电源、显卡底部的散热。显卡采用垂直安装的固定方式，通过机箱框架上的PCI挡片位直接固定，不需要额外的显卡延长转接线，既减少了信号传输损耗，也避免了转接线带来的额外成本与安装复杂度，显卡的输出接口直接朝向机箱后侧，和常规机箱的外设接线逻辑一致，用户不需要改变接线习惯。

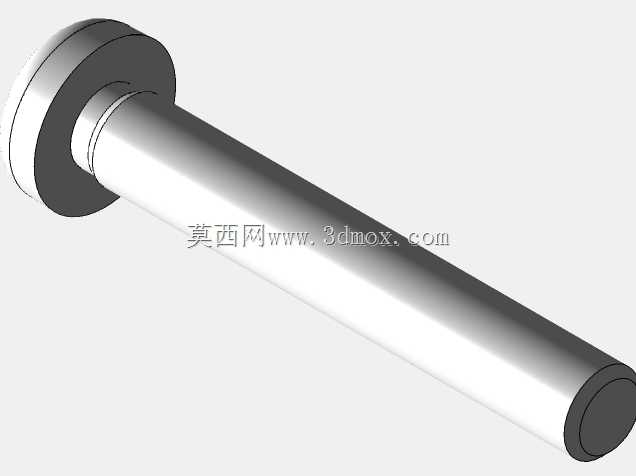

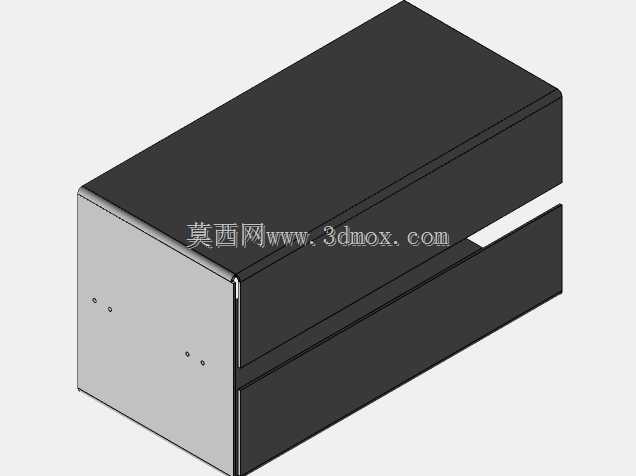

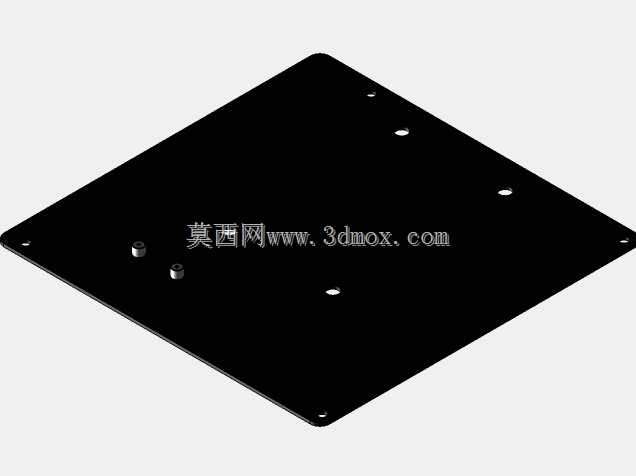

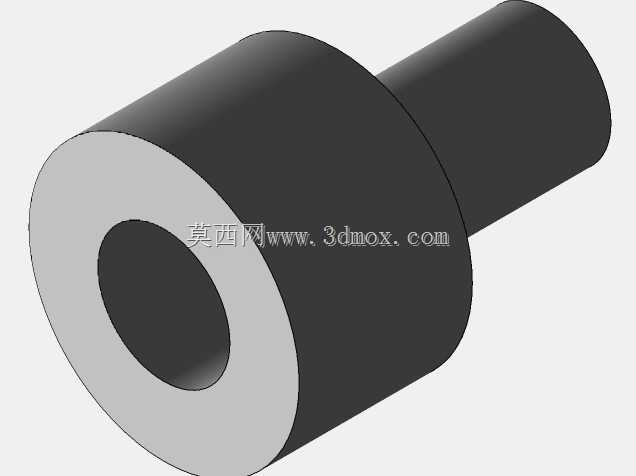

　　设计思路上，整个机箱的框架采用多段钣金折弯拼接的结构，没有复杂的曲面造型，所有折弯边都做了卷边处理，避免用户安装硬件时被锋利的钣金边缘划伤，所有硬件固定位的孔位都按照ITX规范的标准尺寸设计，主板铜柱位置、电源固定孔位、PCI挡片固定位的公差控制在0.2mm以内，保证标准市售硬件都能顺利安装，不会出现孔位错位无法固定的问题。框架的受力结构经过优化，主板安装位的背板做了局部压筋加强，避免长时间使用后主板承重区域出现变形，显卡固定位额外增加了三角加强筋，能够承载重量较大的三风扇旗舰级ITX显卡，不会出现显卡下垂压坏PCI插槽的问题。走线空间设置在主板背板与后侧框架之间，预留了15mm的走线宽度，能够容纳主板供电线、显卡供电线、前面板跳线的梳理，不会因为空间不足导致线材挤压主板或者侧板。

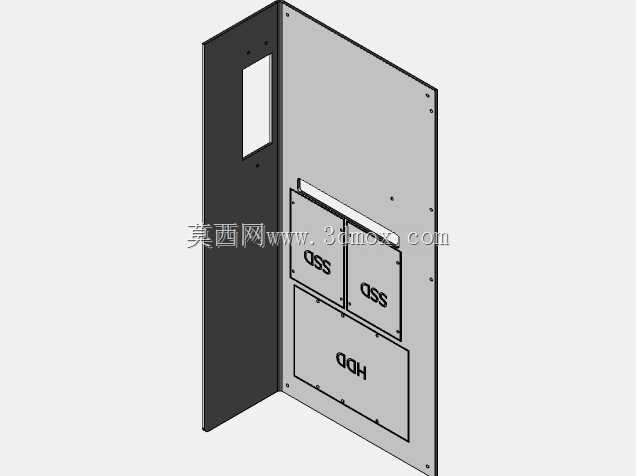

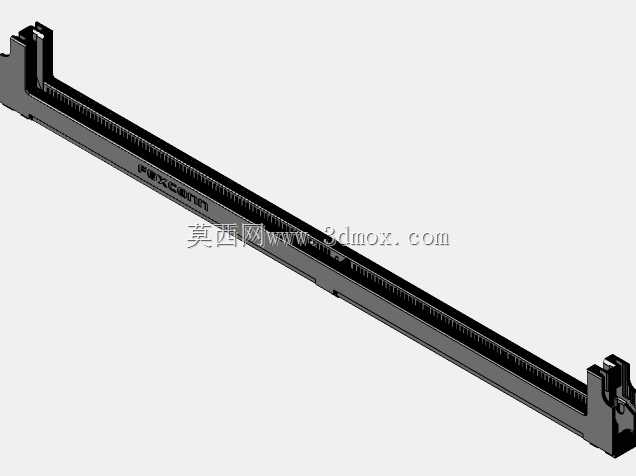

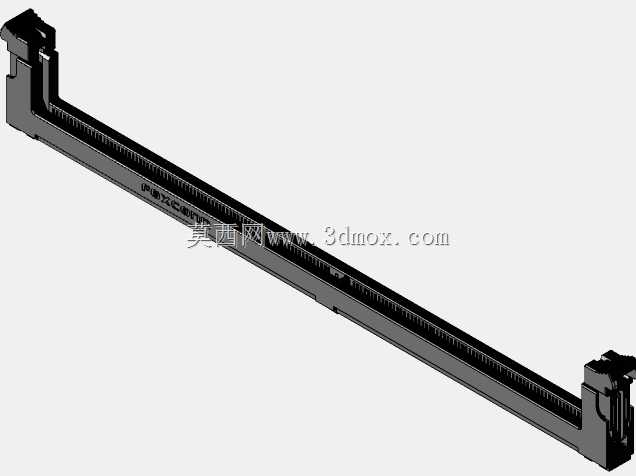

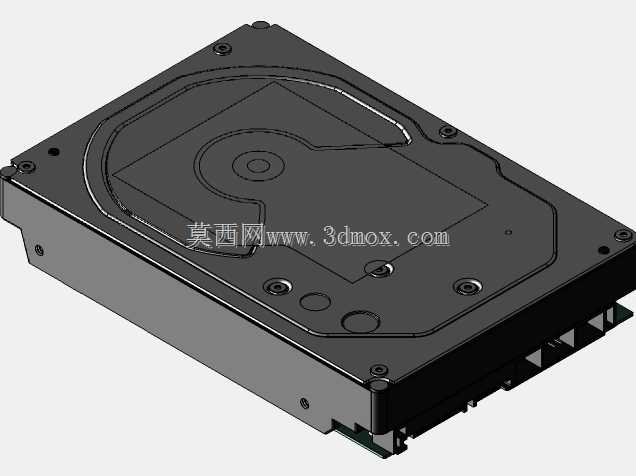

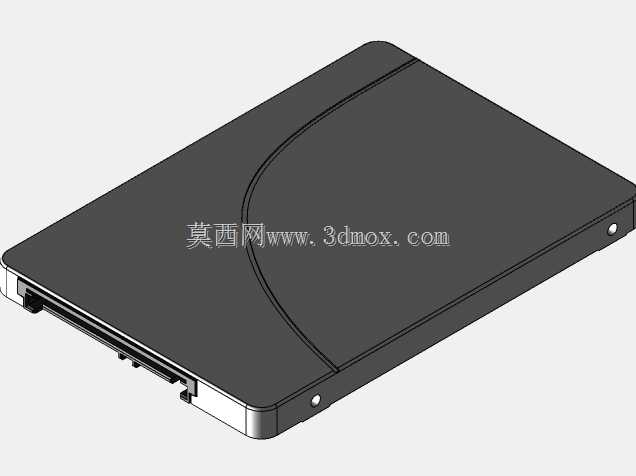

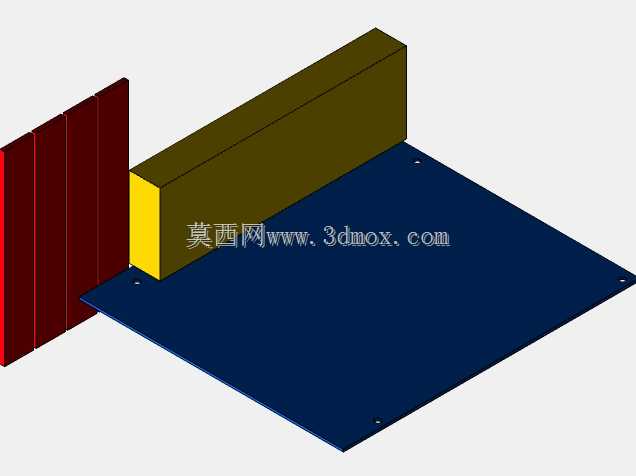

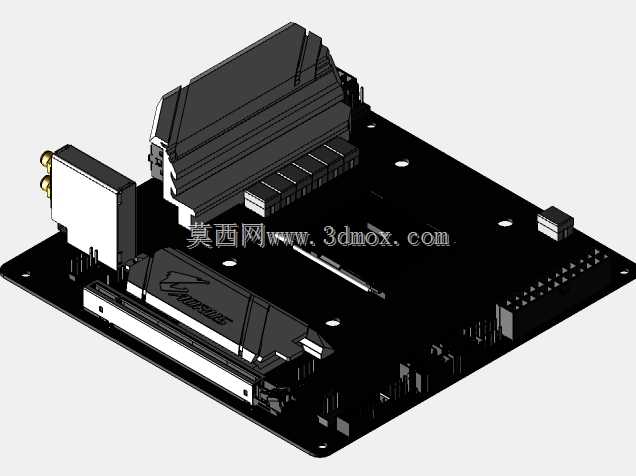

　　外形尺寸与安装边界方面，这款机箱的横向宽度控制在140mm以内，纵向深度控制在220mm以内，整体高度在350mm左右，占地投影面积仅为0.03㎡，和一张A5纸张的尺寸接近。安装边界上，主板仅兼容170mm*170mm的标准ITX主板，不支持MATX、ATX等更大尺寸的主板；显卡支持最长280mm、厚度不超过45mm的双槽或2.5槽显卡，超过该尺寸的三槽厚卡、超长卡无法安装；电源仅兼容标准SFX、SFX-L规格的小电源，标准ATX电源因为尺寸过大无法装入；CPU散热支持最高130mm高度的风冷散热器，或者120规格的薄型一体式水冷，冷排可以安装在机箱后侧框架位置，不会和内存、主板散热马甲产生干涉。内存安装区域没有额外的遮挡，支持高度在40mm以内的标准DDR/DDR5内存，带高马甲的内存也能顺利安装，不会出现空间冲突。硬盘安装位设置在电源旁的空余区域，能够安装2块2.5英寸固态硬盘或者1块3.5英寸机械硬盘，满足日常的存储扩展需求，不需要额外占用主板、显卡的安装空间。
