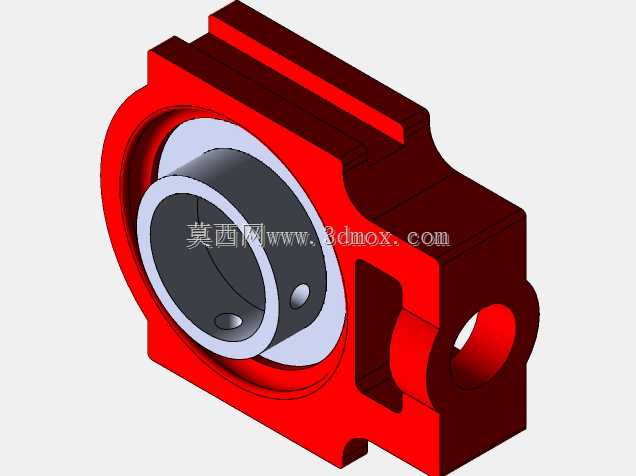

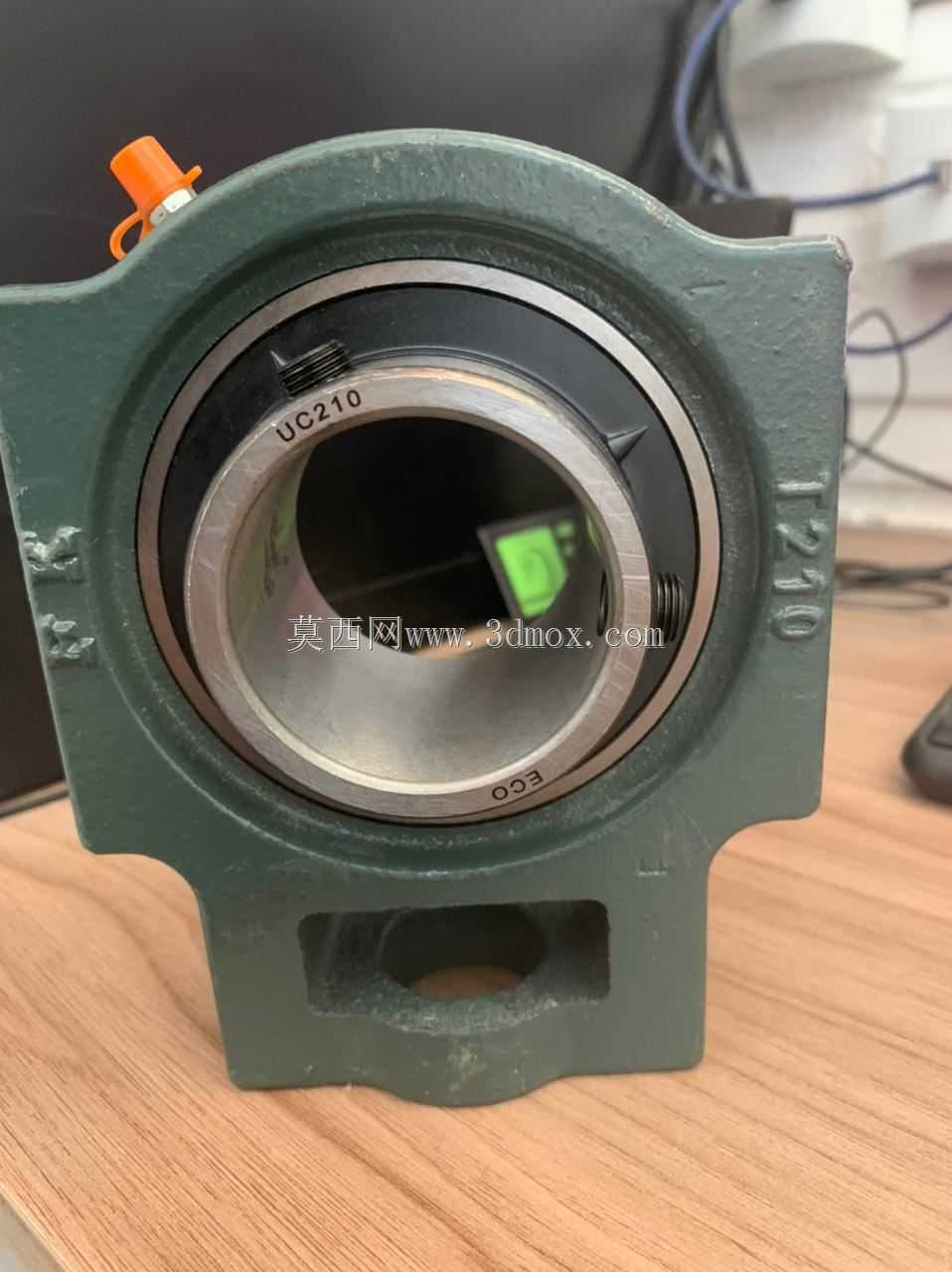

带菱形安装座的外球面带座轴承结构

这款带菱形安装座的外球面轴承部件，是工业传动系统中应用极为广泛的支撑类零部件，常见于各类输送生产线、农业作业机械、轻工纺织设备、食品加工输送线以及中小型风机、水泵等需要长轴传动支撑的场景中，核心作用是为旋转的传动轴提供稳定的径向与轴向支撑，同时补偿轴系安装过程中产生的轻微同轴度误差，降低轴系运转的摩擦阻力，保障传动部件的运转精度与使用寿命。

从功能特性来看，该部件采用铸铁铸造的菱形安装座作为承载基体，座体本身具备优秀的刚性与抗形变能力，能够承受中等强度的径向载荷与一定程度的冲击载荷，适配多数常规工业场景的负载需求。内置的外球面轴承内圈带有顶丝锁紧结构，安装时可通过拧紧顶丝直接将轴承内圈与传动轴锁紧固定，无需额外设计复杂的轴肩定位结构，大幅简化轴系的装配流程，降低现场安装的操作难度。轴承两侧自带密封结构，能够阻挡外界的粉尘、水汽以及细碎杂物进入轴承内部的滚道区域，同时留存轴承内部的润滑脂，延长维护保养的周期，适配多粉尘、轻度潮湿的常规工业作业环境。

在设计思路上，该结构将轴承的滚动承载功能与安装座的固定支撑功能做了集成化设计，无需使用者单独匹配轴承与安装座的配合公差，出厂时已完成轴承与座体的配合校准，避免了自行选配带来的配合间隙不当、同轴度偏差等问题。菱形的安装座结构相比立式方形座，在安装空间受限的场景下具备更好的适配性，两个安装孔的连线方向可根据设备的走线、布局需求灵活调整安装角度，适配不同的机架安装面结构。

从安装边界与尺寸适配来看，该款轴承适配公称内径50mm的传动轴，座体的两个安装孔中心距符合对应型号的通用安装标准，安装时只需在机架安装面预制对应规格的螺栓过孔，使用标准六角螺栓即可完成固定，安装后轴承内圈的轴心线与安装面保持平行，保障轴系运转时不会出现额外的偏磨载荷。座体底部的镂空结构既可以减轻部件自身重量，也能够在一定程度上容纳安装面的微小凸起，保障安装贴合度，避免因安装面不平整导致座体受力形变，影响轴承的正常运转。
