立式带座轴台轴承D8支撑组件

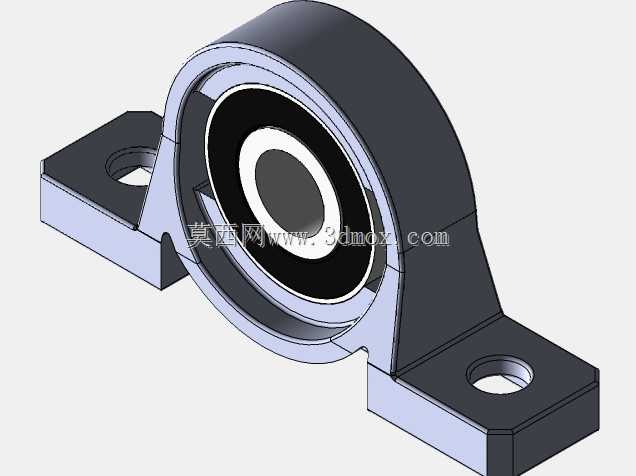

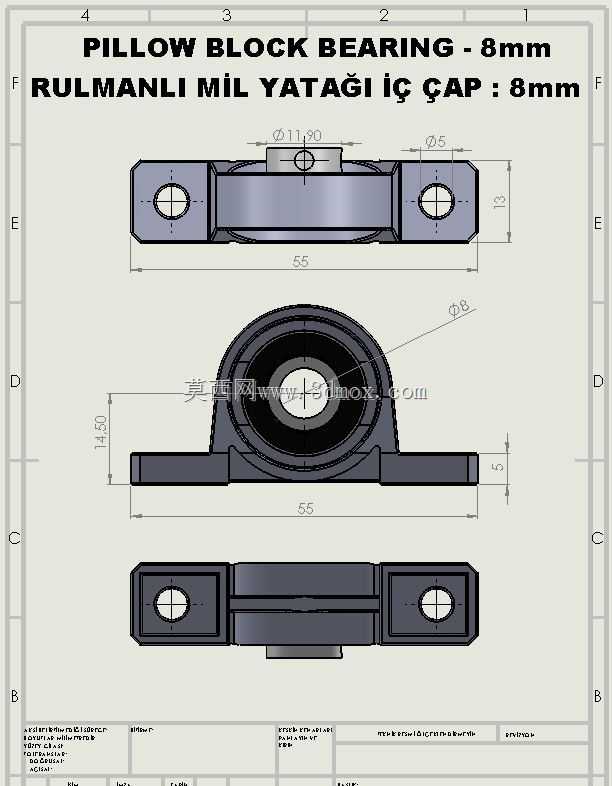

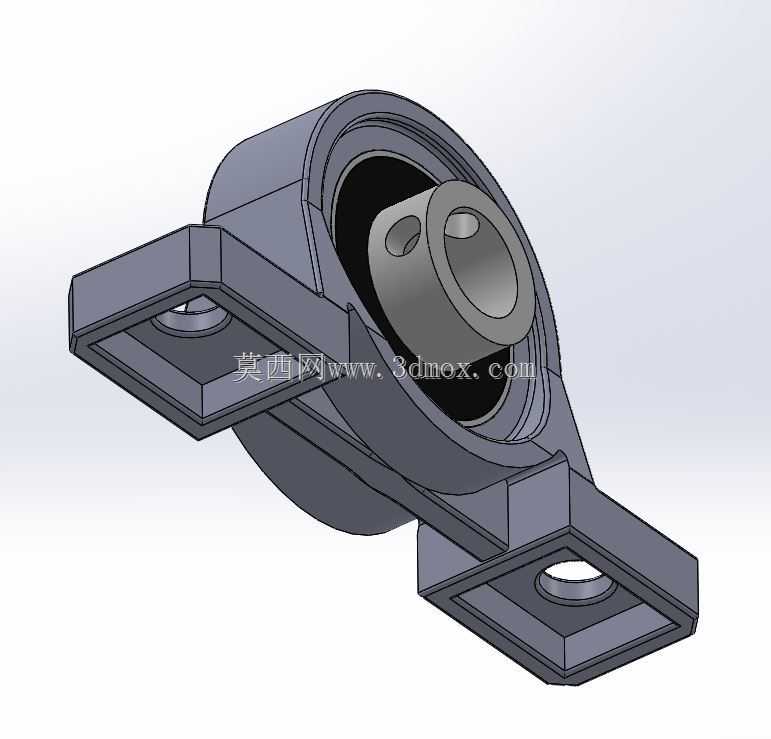

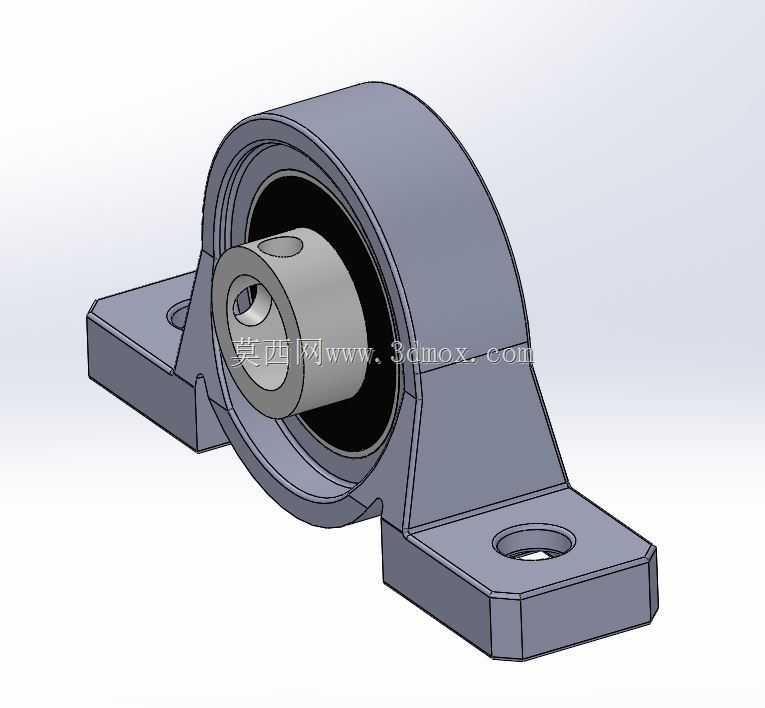

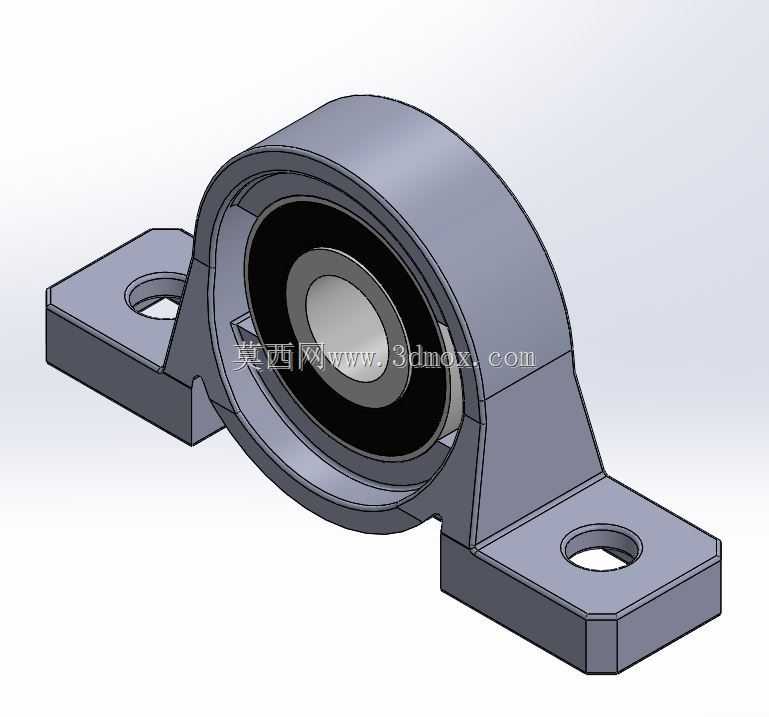

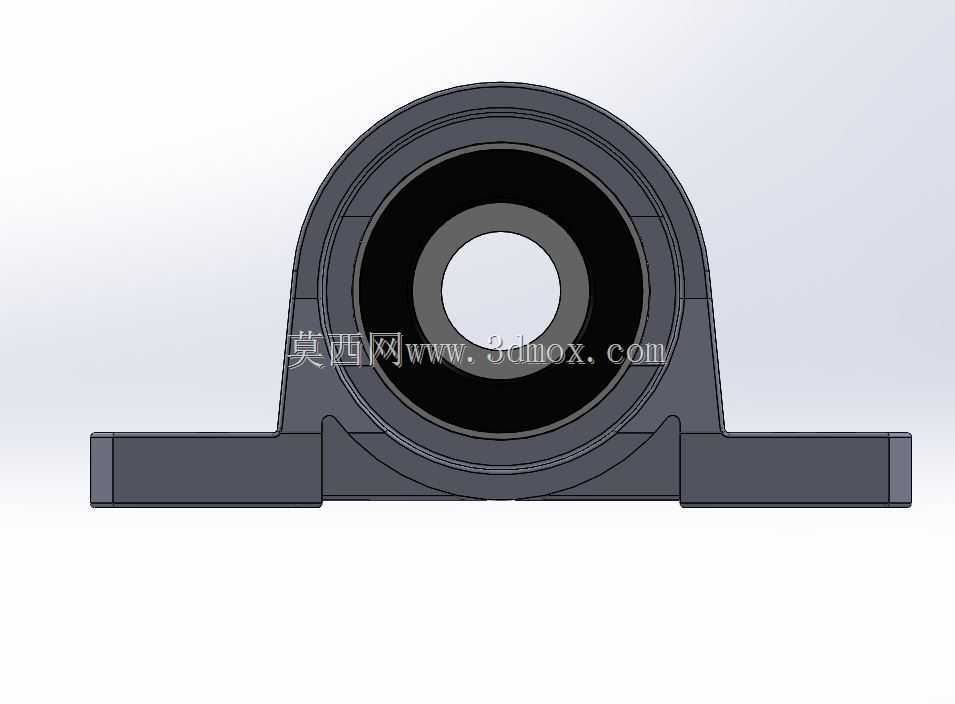

这款立式带座轴台轴承支撑组件，主要面向轻载传动场景的转轴支撑需求设计，常见应用于小型自动化输送线的从动辊支撑、桌面级3D打印机的导辊定位、小型机器人关节的辅助转轴固定、轻型办公设备的辊轴支撑等场景，能够为直径8毫米的转轴提供稳定的径向支撑，同时补偿少量安装过程中产生的同轴度误差，降低转轴转动过程中的径向跳动量。从功能特性来看，该组件采用一体式铸造型立式安装基座，基座底部设置两个对称的安装通孔，可通过螺栓直接固定在设备安装平面上，无需额外加工复杂的轴承安装位，大幅降低现场装配的难度；内置的轴承单元采用橡胶衬套与外圈过盈配合的结构，能够吸收转轴运行过程中产生的小幅振动，减少运行噪音传递到设备机架，同时橡胶衬套具备一定的自调心能力，当安装面存在微小平面度误差时，仍能保证内圈与转轴顺畅配合，避免出现卡滞、磨损加剧的问题。设计过程中优先考虑了装配便捷性与维护成本，轴承内圈与转轴采用间隙配合设计，装配时无需额外压装工具，直接将转轴穿入内圈即可完成初步定位，内圈侧面设置的紧定螺孔可通过顶丝锁定转轴位置，防止转轴与内圈出现相对滑动；基座的安装孔间距经过标准化适配，可兼容多数轻型设备的安装孔位布局，无需对原有设备安装面进行二次改造即可直接替换同规格的老旧支撑组件。外形尺寸方面，该组件整体高度适配8毫米轴径的支撑需求，基座底部的安装平面宽度足够保证支撑稳定性，两个安装孔的中心距符合轻型传动部件的通用安装规范，安装时仅需在固定平面加工对应直径的通孔即可完成固定，整体占用安装空间较小，适合在布局紧凑的小型设备内部使用；轴承内圈的轴向长度经过优化，既能够保证与转轴的接触面积足够提供稳定支撑，又不会过多占用转轴的轴向安装空间，给轴端的传动轮、同步带轮等部件预留充足的安装位置。实际使用过程中，该组件能够承受径向方向的常规载荷，适用于转速不高、载荷平稳的轻载传动场景，橡胶缓冲结构的加入也让它更适合用在对运行噪音有一定要求的桌面设备、民用小型机械当中，相比无座的单独轴承，它省去了用户自行设计加工轴承安装座的步骤，能够直接采购装配，大幅缩短小型设备的研发装配周期。
