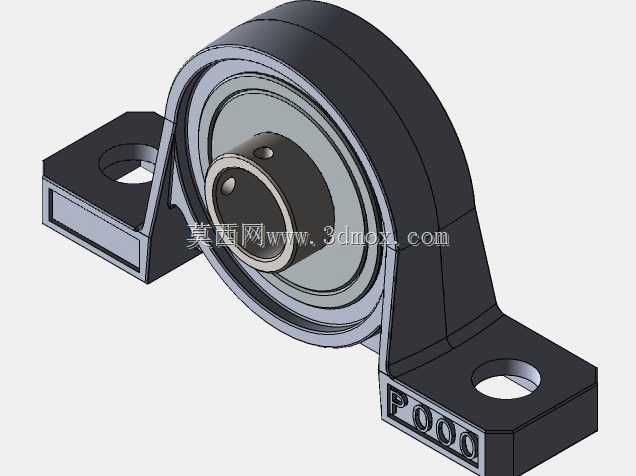

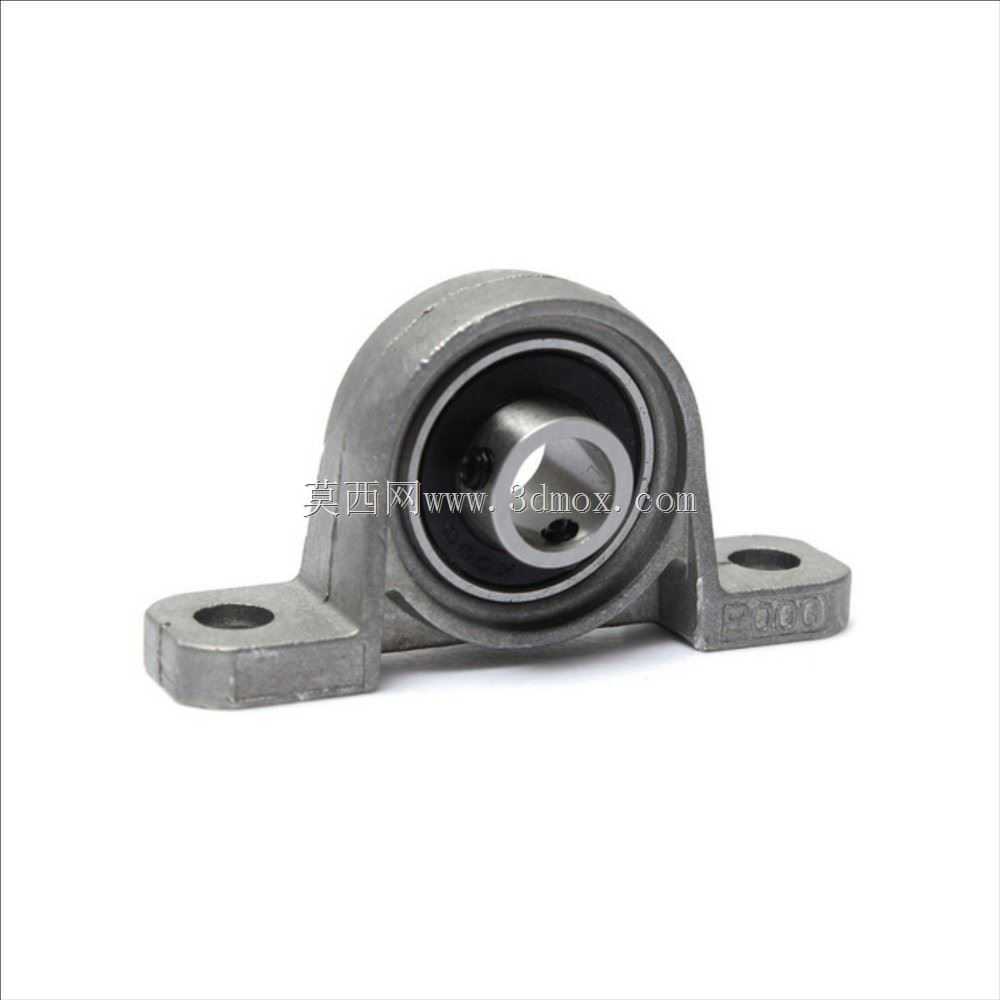

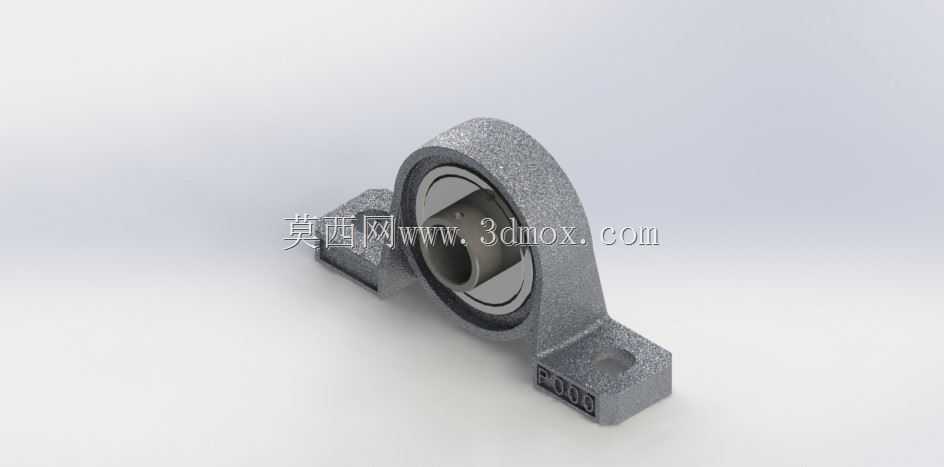

立式带座外球面KP型轴承支座

这款立式带座轴承支座是轻载传动场景中极为常用的支撑部件，广泛应用于小型输送线辊筒支撑、食品包装设备从动辊安装、小型农机传动辊固定、轻工机械转轴定位等场景，主要承担径向载荷为主的转轴支撑作用，能够补偿转轴一定范围内的安装对心误差，降低装配过程中对轴系同轴度的严苛要求，减少设备运行过程中因轴系挠曲、安装偏差带来的轴承额外磨损，有效提升传动部件的运行寿命。

从功能特性来看，该类带座轴承将滚动轴承与安装支座集成设计，轴承内圈通过顶丝结构与转轴实现锁紧固定，无需额外设计复杂的轴承定位台阶、锁紧螺母等结构，大幅简化轴系的设计与装配流程；支座采用铸造成型后精加工轴承安装孔与安装底面，保证轴承安装位的同轴度与安装面的平面度，轴承自带密封结构，能够阻挡常规工况下的粉尘、飞溅水渍进入轴承滚道，适配多数无强腐蚀、无极端重载的工业作业环境。

设计思路上，该支座采用立式菱形双安装脚结构，两个安装孔沿轴承中心对称分布，安装时可通过螺栓直接固定在设备的安装基板、型材架体上，无需额外设计轴承安装腔体，对于轻量化设备的机架设计十分友好；轴承嵌入支座的安装孔内实现过盈定位，避免轴承运行过程中出现外圈跟转的问题，内圈的顶丝锁紧结构可适配光轴的快速安装，不需要对轴端做额外的键槽、卡簧槽加工，进一步降低配套轴件的加工成本。

从安装边界来看，该类小型KP型轴承座的整体高度较低，两个安装脚的孔距适配常规轻型传动的安装间距，轴承内孔适配小直径的传动光轴，安装时仅需保证安装面平整，将转轴穿入轴承内孔后锁紧顶丝，再通过螺栓固定支座即可完成装配；运行过程中可通过轴承自带的注油结构补充润滑脂，日常维护十分便捷，能够在-20℃到100℃的常规工况温度区间内稳定运行，为轻载转轴提供稳定的旋转支撑，有效降低转轴运行过程中的径向跳动，保障传动过程的平稳性。
