青铜碳纤维组合式环形密封承压构件

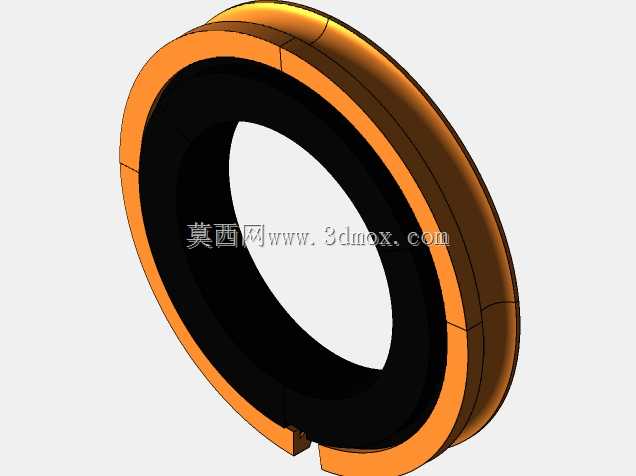

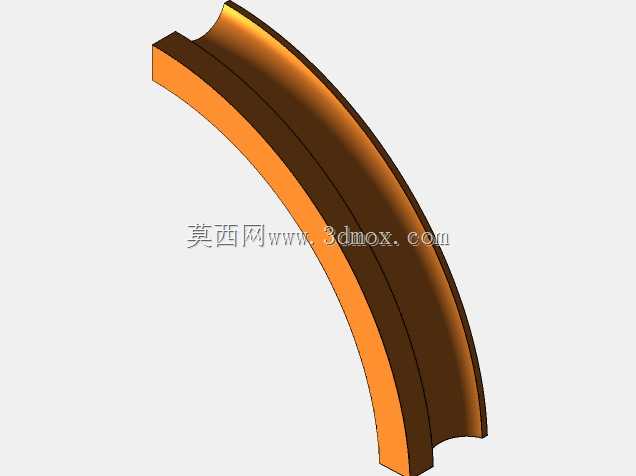

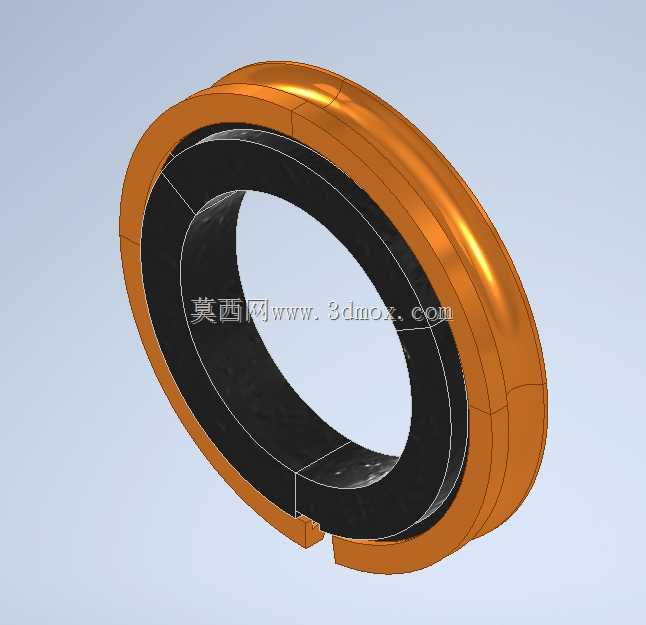

该环形构件主要应用于蒸汽发生类设备的腔体密封与热能传导环节，在高温高压的蒸汽流通路径中承担动静结合面的密封阻隔作用，同时兼顾热量的均匀传导与结构支撑功能，可适配中小型蒸汽发生装置的环形安装工位，有效阻隔高压蒸汽的非预期泄漏，保障设备内部蒸汽压力维持在稳定工作区间。从实际使用场景来看，这类构件常安装在蒸汽发生腔体的旋转衔接部位，既要承受持续的高温蒸汽冲刷，又要适配衔接部位的小幅相对位移，因此对材料的耐磨性能、导热性能以及密封贴合度都有较高要求。产品采用双层组合式结构设计，外层为青铜材质的环形支撑壳体，青铜材料具备优异的导热性与结构强度，在高温环境下不易发生形变，能够为内层密封结构提供稳定的支撑边界，同时可以快速将接触面的多余热量传导分散，避免局部过热导致的材料老化；内层为碳纤维辅助材料制成的密封贴合层，碳纤维材料具备出色的自润滑性与耐磨性能，同时具备一定的弹性形变能力，能够在安装后充分填充结合面的微观间隙，在设备运行过程中即使出现小幅的位置偏移，也能持续保持紧密的贴合状态，避免蒸汽泄漏。设计过程中充分考虑了安装边界的适配性，整体为开口式环形结构，开口处预留了装配调整余量，无需完全拆解设备的衔接轴体即可完成构件的安装与更换，大幅降低了设备维护的操作难度；环形构件的内外径尺寸经过精准匹配，外层青铜壳体的外圆弧面与设备腔体的安装槽完全契合，内层碳纤维层的内圆弧面与旋转轴体的外表面保持均匀的贴合压力，既不会因为压力过大导致轴体转动阻力升高，也不会因为压力不足出现密封间隙。在功能特性上，该构件摒弃了传统单一金属密封件易磨损、单一非金属密封件易受热变形的缺陷，通过两种材料的性能互补，既保障了结构的整体强度与导热效率，又提升了密封面的贴合度与耐磨寿命，能够在持续的高温蒸汽环境下长期稳定工作，减少设备因密封失效导致的停机维护频次。外形设计上采用流畅的圆弧过渡结构，外层青铜壳体的表面做了光滑处理，减少蒸汽流通时的阻力，同时避免应力集中导致的结构开裂，开口处的对接端面做了精准的平切处理，安装后对接缝隙控制在极小范围内，不会影响整体的密封效果。
