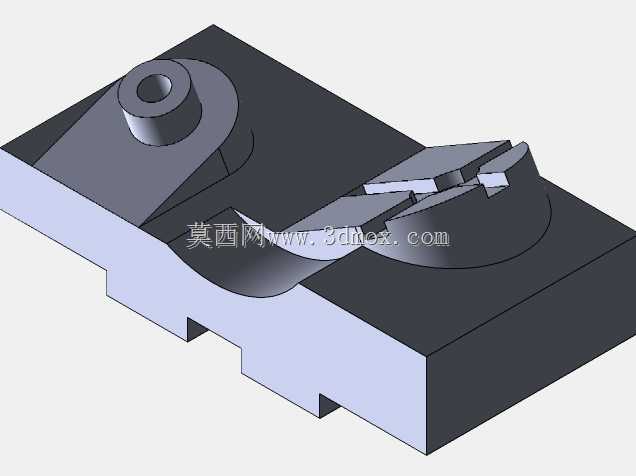

带定位凸台与夹装结构的机加工基座

该结构件属于机加工工装领域的定位装夹基座，主要应用于小型精密零部件的铣削、钻孔工序中，作为工件装夹的承载基准使用，可适配普通立式铣床、小型加工中心的工作台安装，为待加工工件提供稳定的定位支撑与装夹位点，避免加工过程中工件出现位移、振颤问题，保障加工尺寸精度与表面质量。从功能特性来看，基座主体采用一体化块状结构设计，底部设置有两处对称的卡槽结构，可直接与机床工作台上的T型槽配合卡接，无需额外制作过渡连接板即可完成快速安装，大幅缩短工装准备时间；基座左侧设置带同轴通孔的圆柱凸台，该凸台可作为定位销座使用，穿过通孔的定位销能够与工件上的预制定位孔配合，实现工件的快速初定位，凸台周边设置的三角形加强筋可提升凸台的结构刚性，避免装夹或加工过程中凸台出现受力变形；基座右侧设置开口式夹装槽结构，槽体周边预留有螺栓锁紧位点，可通过压紧螺栓实现对工件侧边的快速夹紧，夹装槽的弧形过渡设计可分散夹紧应力，避免工件装夹处出现压痕或变形。从设计思路来看，该基座采用功能集成化设计思路，将定位功能与夹紧功能整合在同一基体上，减少了工装的组成零件数量，降低了工装装配时的累积误差；基体的非功能区域做了减重挖除设计，在保障整体结构刚性的前提下降低了基座自重，方便操作人员进行搬运与工位调整；所有棱边均做了倒角处理，避免安装调试过程中划伤操作人员，同时去除加工毛刺带来的尺寸干涉问题。在外形尺寸与安装边界上，基座整体为矩形块状结构，长宽尺寸适配小型机床工作台的常用装夹范围，底部卡槽的间距与标准T型槽间距匹配，左侧定位凸台的高度高于夹装槽的装夹高度，可避免定位销与夹紧螺栓出现运动干涉，右侧夹装槽的开口宽度可适配厚度在一定范围内的板类、小型壳体类工件装夹，整体安装后最高点低于机床主轴的最低安全行程，不会出现加工撞机风险。
