机加工用V形圆柱工件快压夹持座

这款V形夹持结构是机械加工、检测工序中极为常用的圆柱类工件定位夹紧工装，主要应用于轴类、套类、小型圆柱回转体零件的铣削、钻孔、划线、形位公差检测等作业场景，能够在普通铣床、钻床、钳工台、检测平台上快速完成工件装夹，替代传统压板螺栓的繁琐装夹流程，大幅缩短单件工件的装夹辅助时长。

从实际用途来看，该结构核心作用是对圆柱类工件实现自动对中定位与稳定夹紧，V形槽的对称结构可以让不同直径的圆柱工件轴线自动落在V形角的对称中心线上，无需额外找正即可保证工件的位置精度，适配的工件直径范围覆盖常规小型机加工零件的常见尺寸，既可以夹持光轴类毛坯，也可以夹持带台阶的轴类半成品，在批量小件加工场景中能够有效降低操作人员的找正劳动强度。

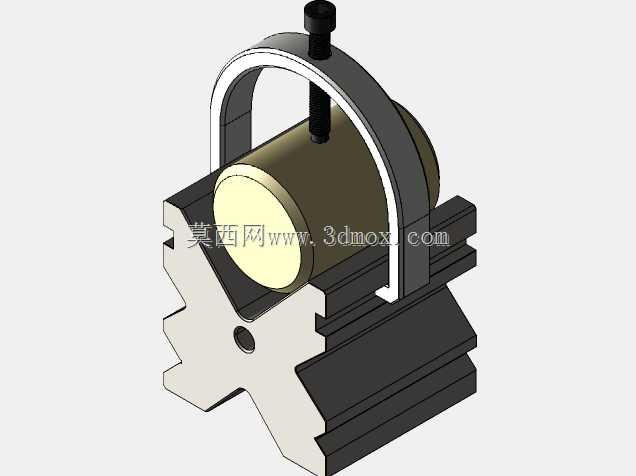

产品功能特性上，该结构采用弓形架快压设计，顶部的压紧螺杆配合拱形压架，能够在V形块支撑工件的基础上，从工件上表面施加均匀的垂直压紧力，避免工件在加工过程中出现转动、轴向窜动或者翘起问题；V形块本体采用阶梯式安装底座，底部带有标准的槽型安装结构，可以直接配合机床工作台的T型槽、平台定位槽完成固定，也可以通过压板将整个夹持座固定在不同的作业台面上，安装适配性较强。

设计思路层面，这款夹持结构优先考虑了装夹效率与定位可靠性的平衡：V形槽的夹角采用机加工工装通用的90度设计，既能够保证足够的定位支撑接触面，避免工件夹伤，也能兼顾不同直径工件的适配范围；拱形压架的弧度设计避开了工件上表面的加工区域，在钻孔、铣削平面作业时不会与刀具发生干涉；顶部的压紧螺杆采用细牙螺纹设计，压紧行程调节精度高，锁紧后自锁性能好，不会因为加工过程中的振动出现松脱问题。

外形尺寸与安装边界上，整个夹持座结构紧凑，整体占用台面面积较小，底座的安装孔位间距符合通用小型工装的安装规范，无需对现有作业平台做额外改造即可直接投入使用；压架的开合高度预留了足够的工件取放空间，松开顶部螺杆后即可向上翻起压架，快速完成工件的装卸，无需完全拆下压紧部件，进一步优化了装夹操作的流畅度。
