手动薄板有色金属剪切工装设备

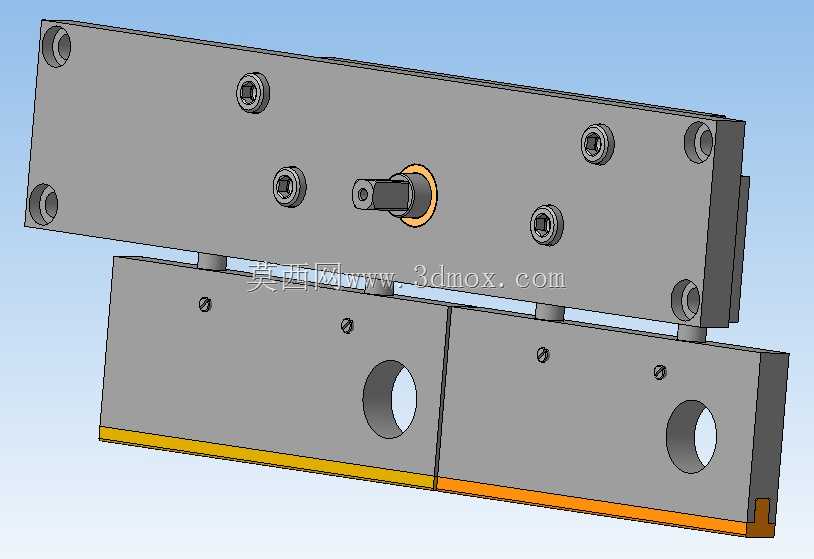

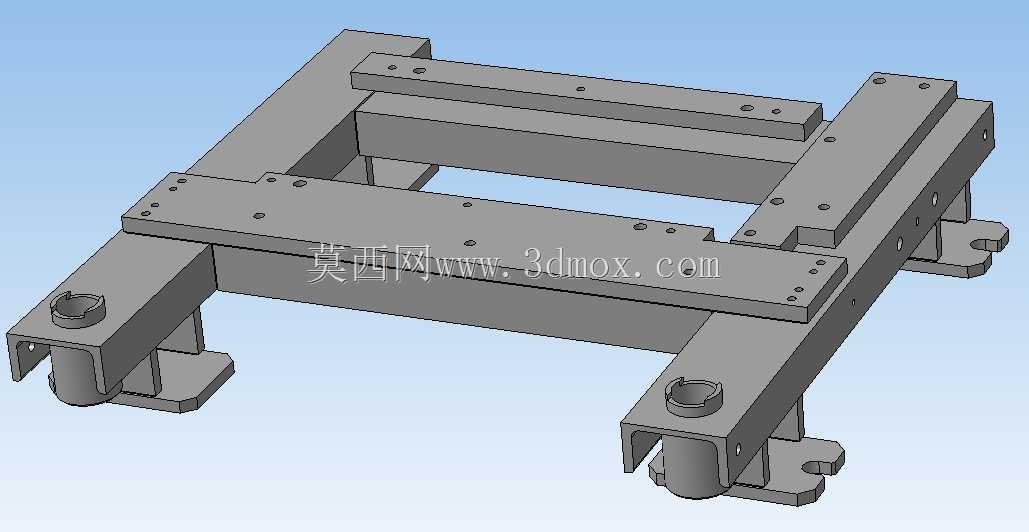

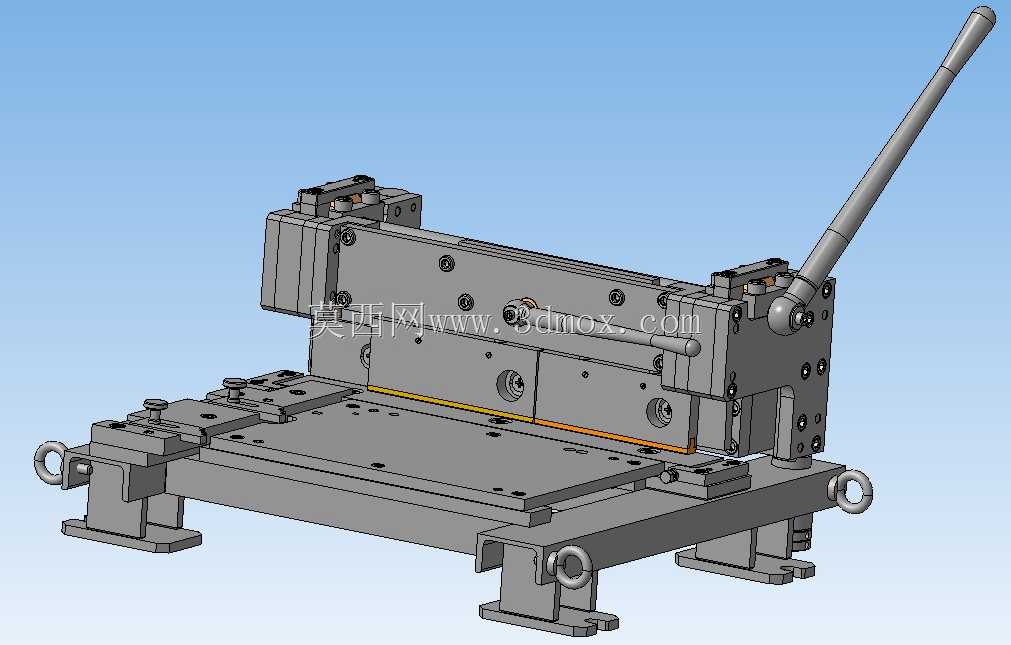

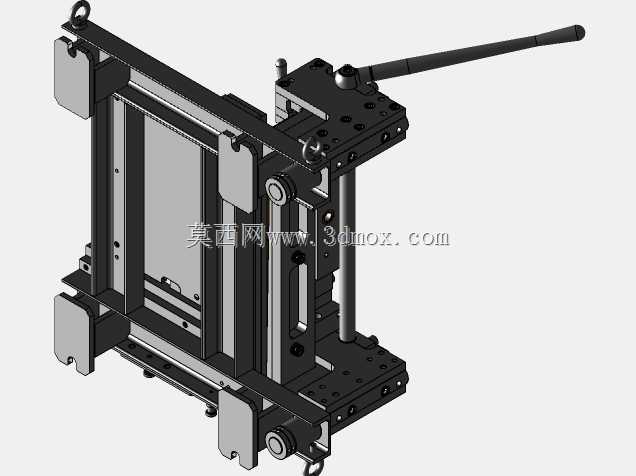

该款手动剪切设备主要面向小型钣金加工、五金打样、有色金属薄板加工场景设计，可适配铜、铝、软态合金等厚度较薄的彩色金属板材的定尺裁切作业，在小批量生产、维修车间现场加工、教学实训场景中具备极高的适配性，无需外接动力源即可完成裁切操作，对于无供电配套的临时加工场景、小批量多批次的零散裁切需求适配性极强。设备整体采用台式落地结构，底部设置四个带吊装环的支撑脚，既可以通过螺栓直接固定在工作台面完成安装，也可通过吊环完成整体转运移位，适配不同作业场地的布置需求，安装边界预留了充足的操作空间，进料侧设置可调节定位挡块，可根据裁切尺寸需求快速调整挡块位置，保证裁切尺寸的一致性，无需反复测量划线，大幅提升小批量裁切的作业效率。设备核心裁切机构采用杠杆式手动驱动结构，长操作力臂的设计大幅降低操作人员的施力强度，单名操作人员即可轻松完成厚度范围内的板材裁切，裁切刀组采用斜刃渐进剪切设计，裁切过程中刀刃逐步接触板材，相比平刃裁切大幅降低所需剪切力，同时保证裁切断面平整无毛刺，避免后续额外的打磨修边工序。刀组侧方设置有压料机构，在裁切动作启动前可自动压紧待切板材，避免板材在裁切过程中发生移位、翘曲，保证裁切尺寸精度与断面直线度。设备整体机架采用厚钢板拼接加工而成，整体刚性充足，长期承受裁切冲击力也不会发生机架变形，保证长期使用的精度稳定性，各运动副位置均设置有润滑注油点，日常维护操作简便，可有效延长设备使用寿命。设备操作侧的布局充分考虑人体工学设计，操作手柄的高度与握持角度适配站立操作的作业姿态，长时间操作也不易产生疲劳，进料平台表面做平整磨削处理，板材推送过程顺滑无卡滞，平台表面设置有刻度标识，可辅助操作人员快速核对裁切尺寸，降低操作失误率。相比大型电动剪板设备，该款手动设备占地面积小、采购与维护成本低、操作无安全隐患，对于加工批量不大、裁切板材厚度较薄的场景，是性价比极高的裁切作业选择。
