带标识手柄螺纹接口球阀结构设计

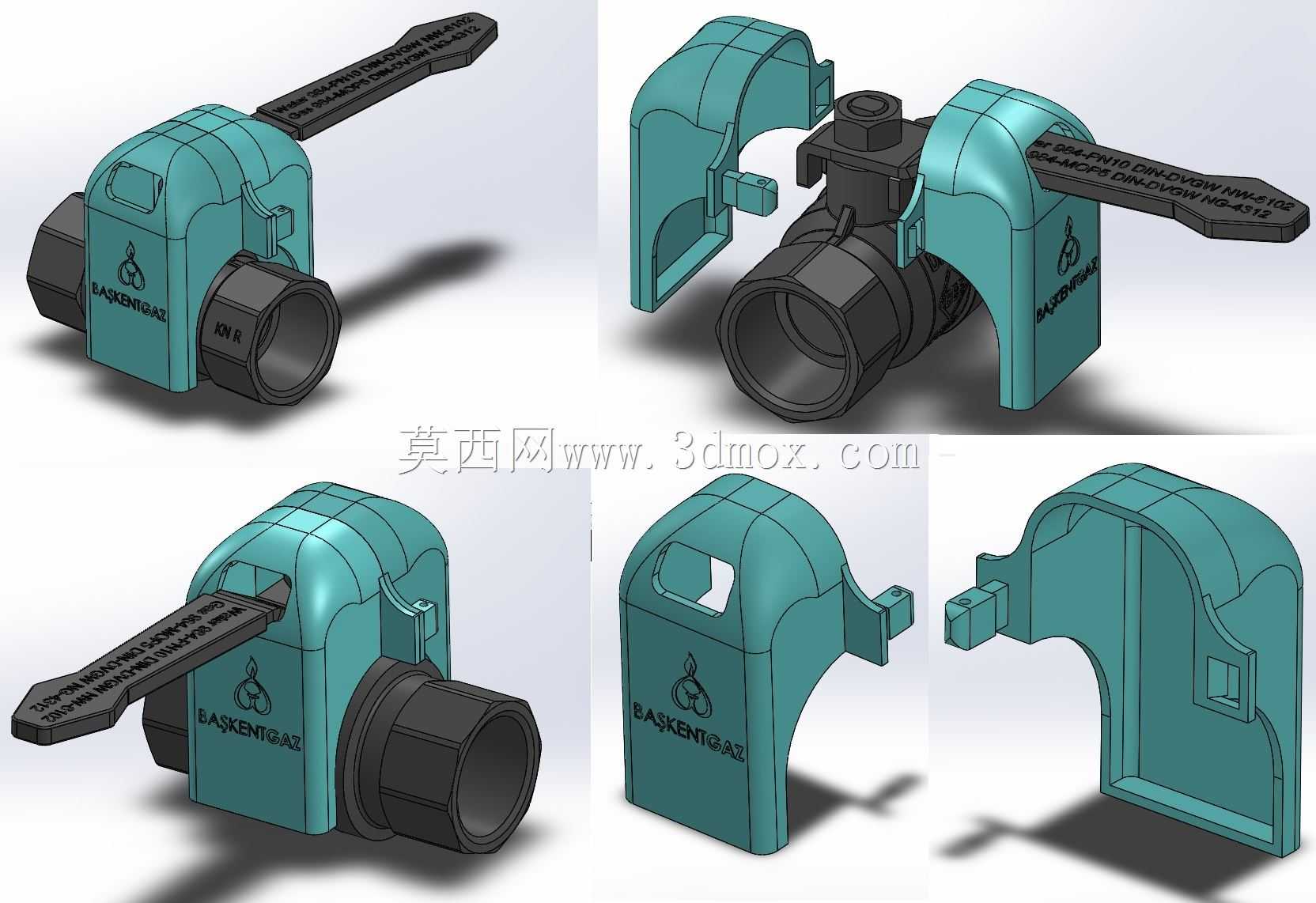

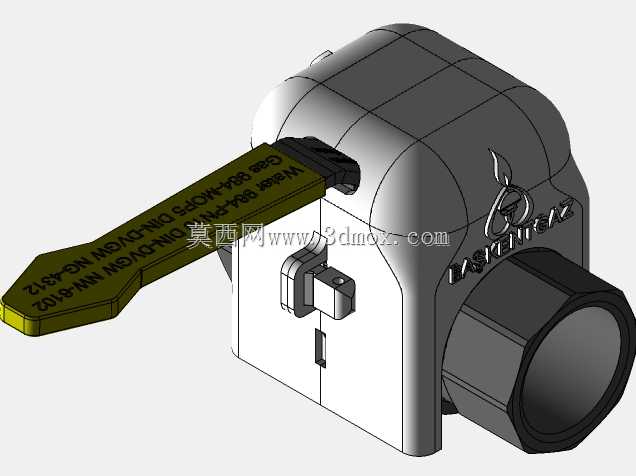

这款手动球阀主要应用在民用给排水、小型工业流体输送、园艺灌溉、小型设备冷却回路等低压流体管路场景中，核心作用是控制管路内流体的通断，依靠带操作手柄的阀芯旋转实现通路启闭，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，日常开关操作无需借助额外工具，徒手即可完成状态切换，非常适合需要频繁启闭、快速切断介质的管路节点。从功能特性来看，这款球阀采用侧出长手柄设计，手柄表面做了防滑纹理与标识刻印，既可以增大操作时的摩擦力，避免湿手操作打滑，也能通过手柄朝向直观判断阀门当前的启闭状态，手柄与阀芯的连接位置做了限位结构，能够将阀芯旋转角度限制在0到90度区间，避免过度旋转导致的密封件磨损、阀芯错位问题。阀体采用分体式拼合结构，一侧为外螺纹接口，能够直接匹配对应规格的内螺纹管路接头，无需额外转接配件即可完成安装，接口处做了六角结构设计，安装时可以用普通扳手夹持施力，避免安装过程中阀体受力变形。设计过程中优先考虑了手动操作的人机交互合理性，手柄长度经过力矩匹配计算，在保证操作省力的前提下不会因为过长导致周边管路干涉，阀体的圆角过渡外壳既可以降低生产时的应力集中问题，也能避免安装维护过程中尖锐棱角划伤操作人员，阀芯与阀体之间的密封槽预留了合理的压缩量，能够保证低压工况下的密封可靠性，减少长期使用后的内漏风险。从安装边界来看，这款球阀的整体轮廓紧凑，安装后手柄的旋转活动范围内无突出结构，在狭小的设备舱、管路排布密集的机柜内部也能顺利完成操作，阀体的进出接口保持同轴设计，安装时无需调整管路角度即可直接对接，整体重量较轻，不会对薄壁管路造成额外的承重负担，适配常温清水、低压气体、弱腐蚀性水溶液等多种常见介质的通断控制需求。
