直角回转式蝶阀机械装配结构设计

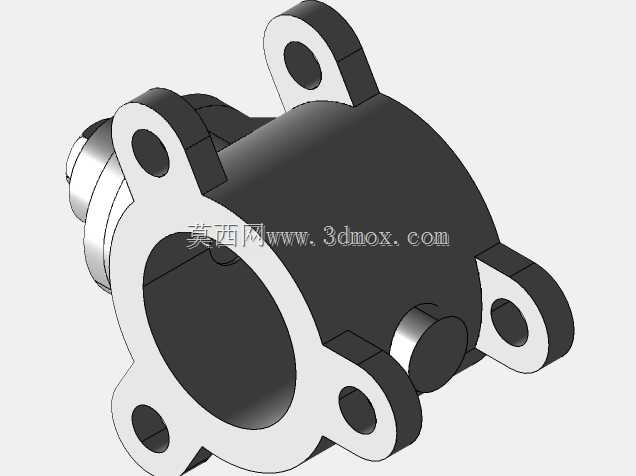

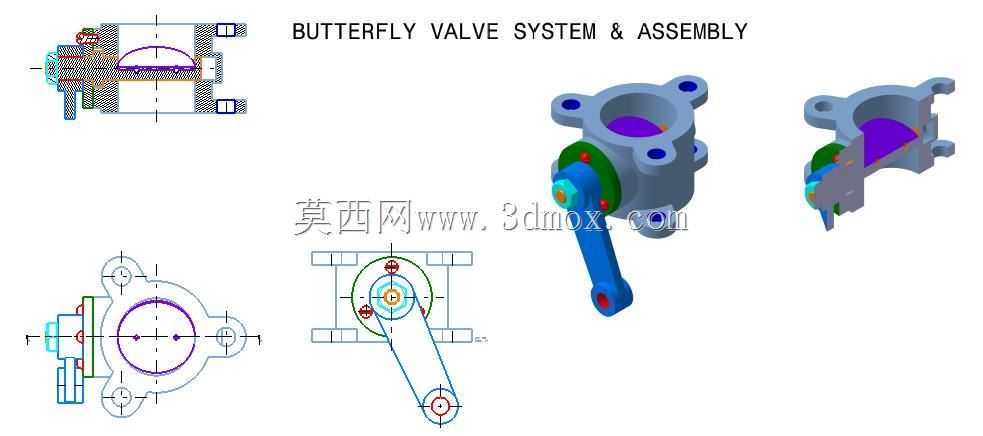

这套蝶阀装配结构属于直角回转类流体控制元件，主要应用在市政给排水管网、工业循环水系统、暖通空调管路、低压化工流体输送场景中，承担管路通断控制与流量调节的核心作用，相比同通径的闸阀、截止阀，蝶阀结构长度更短，安装占用空间更小，启闭操作力矩更低，适合大口径管路的快速启闭作业。从实际使用场景来看，这类蝶阀可适配清水、轻度腐蚀性流体、低粘度油品等多种介质工况，既可以做全开全关的截断阀使用，也可以通过阀瓣的不同开度，实现管路流量的线性调节，满足不同工况下的节流需求。在功能特性设计上，这套结构采用金属圆盘阀瓣作为启闭件，阀瓣绕阀杆轴线做回转运动，仅需旋转四分之一圈即可完成全开到全关的动作切换，操作响应速度快；阀体采用对夹式连接结构，两侧端面设置定位凸台与密封配合面，可直接夹持在两片管路法兰之间完成安装，无需额外的阀体连接法兰，有效降低了整体重量与材料成本。设计过程中重点考量了密封副的配合精度，阀瓣边缘与阀体内腔密封面的贴合度经过结构优化，在全关位置可实现可靠的介质截断，避免内漏问题；阀杆与阀体的配合部位设置了多级密封结构，防止介质沿阀杆间隙向外泄漏，满足管路系统的密封要求。从安装边界来看，阀体采用对称式结构设计，上下阀杆同轴度公差控制在合理范围内，安装时无需区分介质流向，降低现场安装的操作难度；结构长度符合常规对夹蝶阀的安装尺寸规范，可直接适配同压力等级、同通径的标准管路法兰，无需对现有管路进行改造即可替换安装。阀杆外端设置标准的驱动连接接口，既可以配套手柄做手动操作，也可以根据需求加装气动、电动执行机构，实现远程自动控制，适配不同自动化程度的管路系统。整体结构的零件数量少，装配逻辑清晰，阀体、阀瓣、阀杆、密封件等部件均可实现标准化拆分，后期维护时仅需更换磨损的密封件或阀瓣即可完成检修，大幅降低了全生命周期的使用成本。在流道设计上，阀体内腔采用流线型过渡结构，全开状态下阀瓣与介质流向平行，流道阻力系数远低于传统截断类阀门，可有效降低管路输送过程中的压损，减少流体输送的动力消耗。
