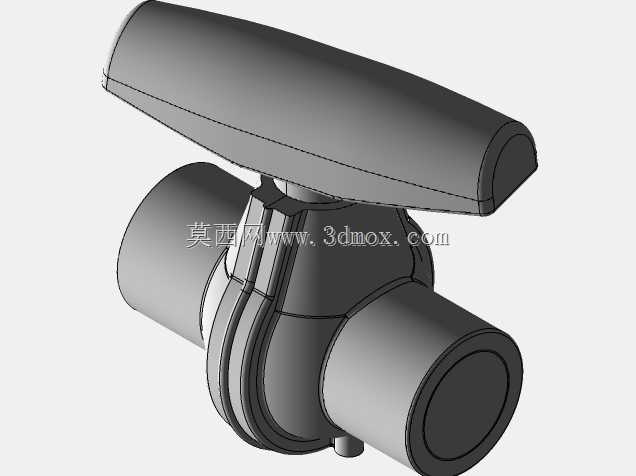

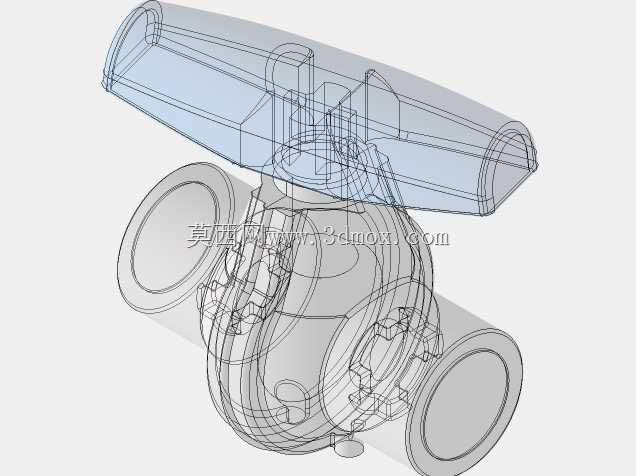

基于流场仿真的截止式阀门内部结构

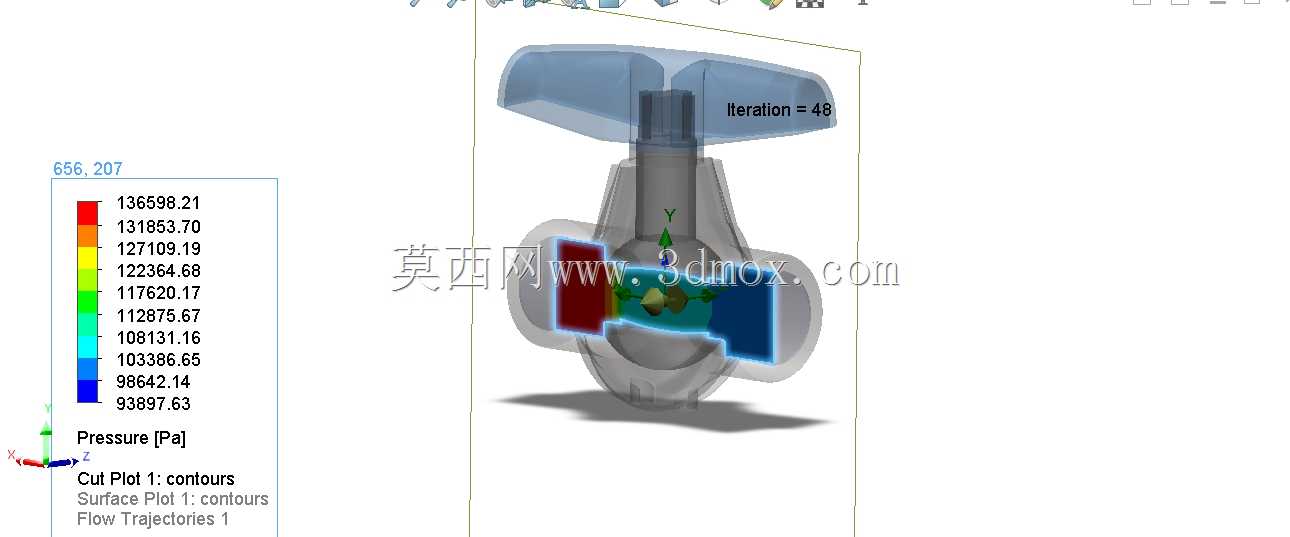

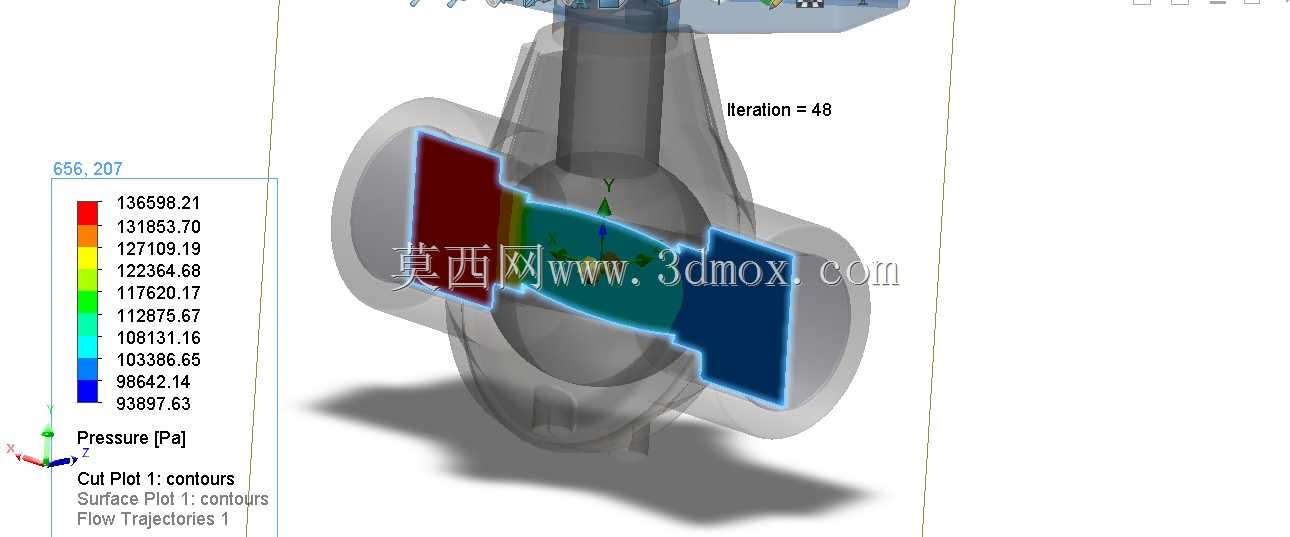

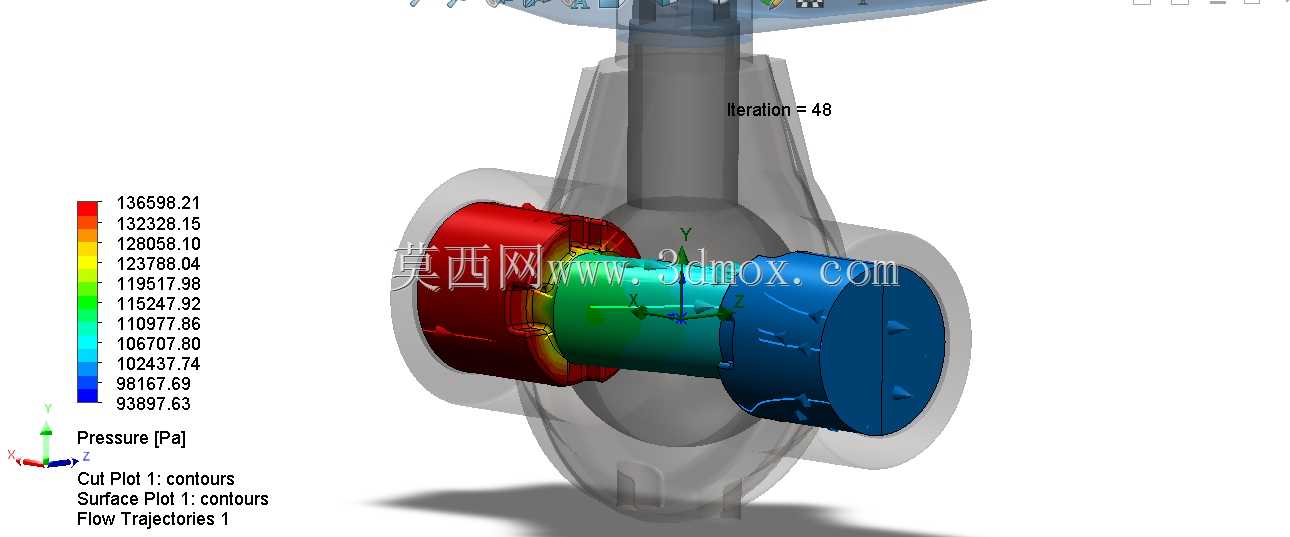

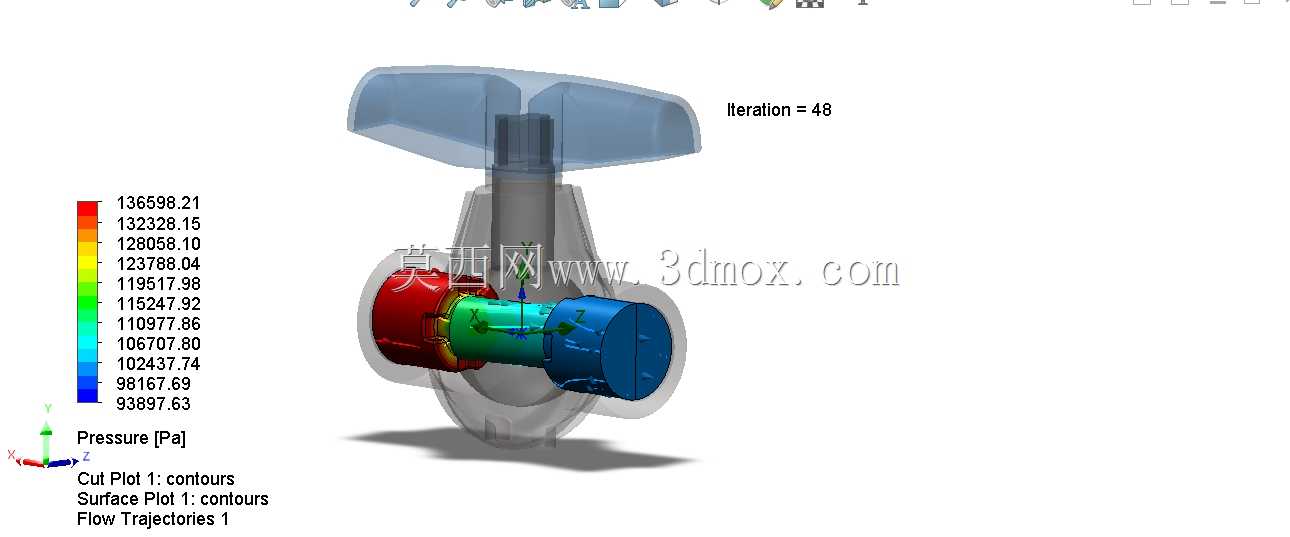

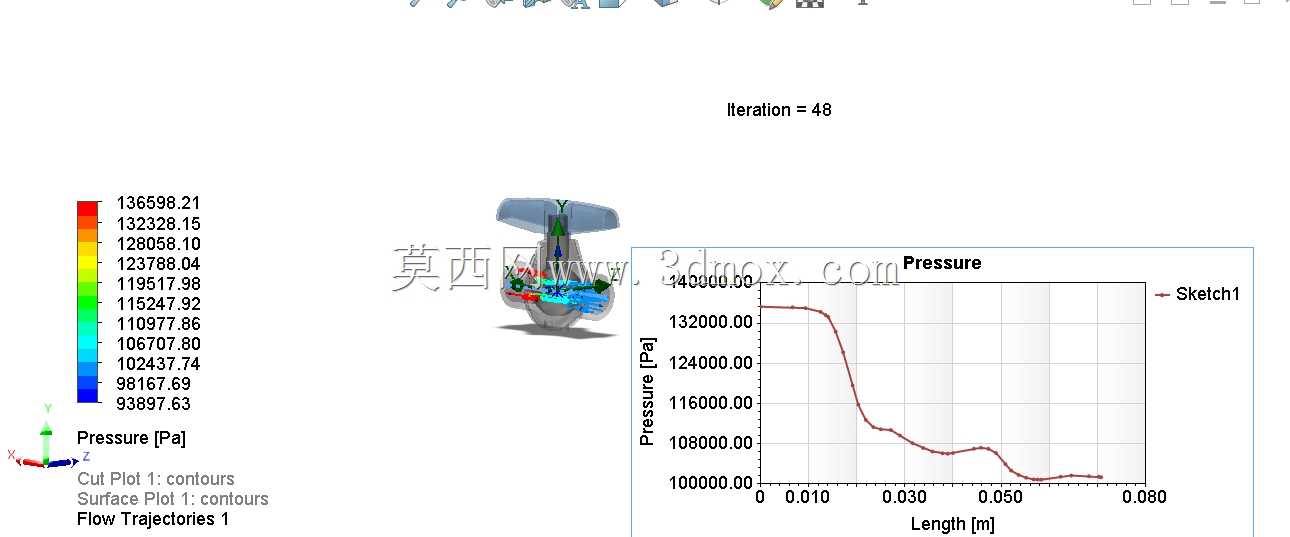

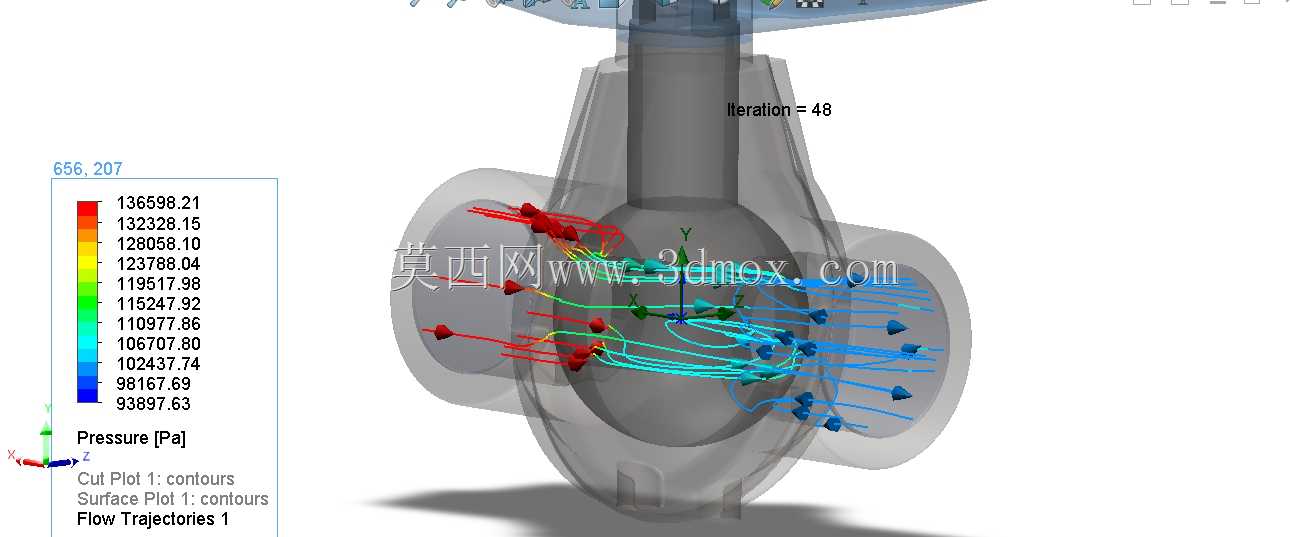

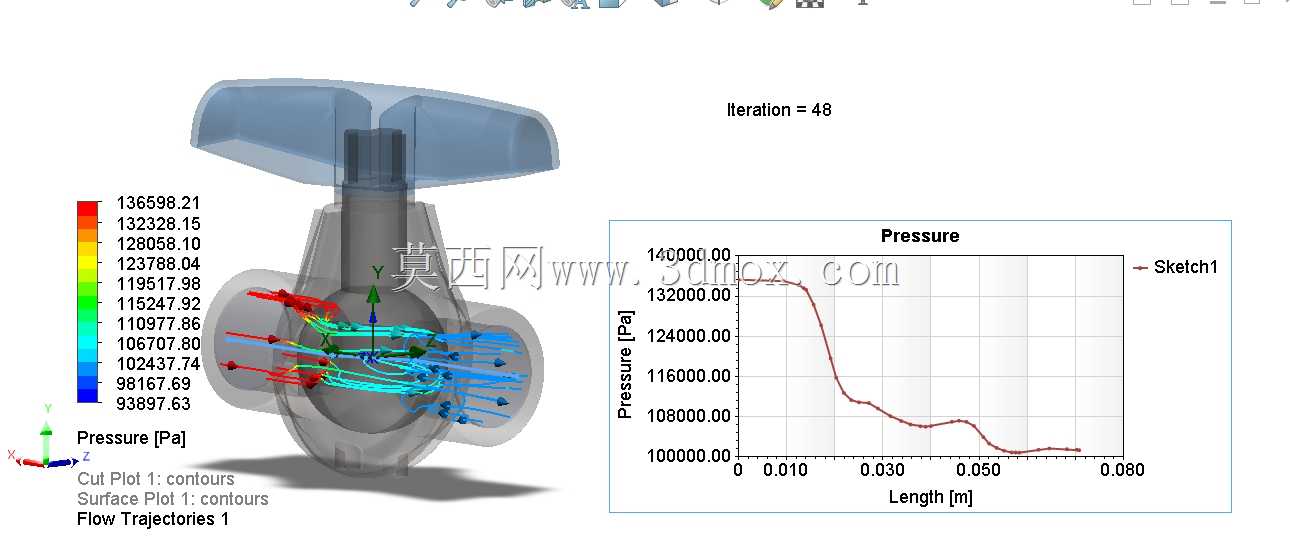

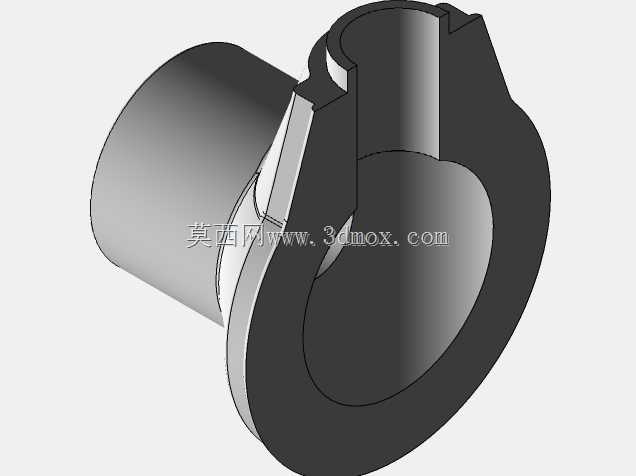

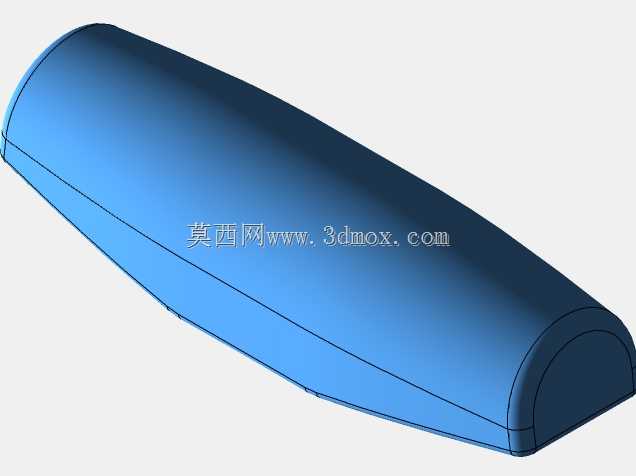

该阀门结构主要面向工业流体输送管路系统设计，可广泛应用于市政给排水、化工介质输送、暖通循环管网、工业制程流体管控等场景，核心作用是对管路内的流体进行通断控制与流量调节，同时可通过内部流道的优化设计降低流体流经阀体时的压力损失，减少管路系统的能耗与湍流振动问题。从功能特性来看，该结构重点针对阀门内部过流区域做了流场仿真验证，通过截面压力云图可以直观观测到流体从入口进入阀体腔室、流经节流调节区域、再从出口流出的全流程压力变化规律，能够清晰识别高压冲击区域、低压涡流区域的分布，为阀体壁厚设计、密封件位置选型、节流件结构优化提供量化的数据支撑，避免局部压力过高导致的阀体开裂、密封失效，或是局部低压引发的气蚀损伤，有效延长阀门在复杂工况下的使用寿命。在设计思路上，该结构摒弃了传统仅依靠经验设计流道的模式，以流体实际流动状态为核心依据，首先确定阀门的公称通径与额定工作压力边界，再围绕流阻最小化的目标调整阀体中腔的过渡圆角、进出口流道的锥度、节流启闭件的型线，让流体在阀体内的流动轨迹尽可能顺滑，减少不必要的流向突变带来的能量损耗；同时结合仿真得到的压力分布数据，对高压承载区域做针对性的结构加强，对低压易气蚀区域做表面硬化处理的预留设计，兼顾结构可靠性与流体输送效率。在安装边界与尺寸适配方面，该阀门采用对称式的进出口法兰连接结构，安装时无需区分流向，可适配水平、垂直等多种管路排布方向，阀体外部轮廓做了规整化设计，预留了足够的执行机构安装空间，可适配手动、电动、气动等多种驱动方式，能够直接替换同通径规格的常规管路阀门，不需要额外调整管路的安装间距与支撑结构；阀体中腔的尺寸设计充分考虑了内部件的拆装维护空间，日常检修时不需要将整个阀体从管路上拆下，即可完成密封件、节流件的更换，大幅降低后期运维的时间与人力成本。
