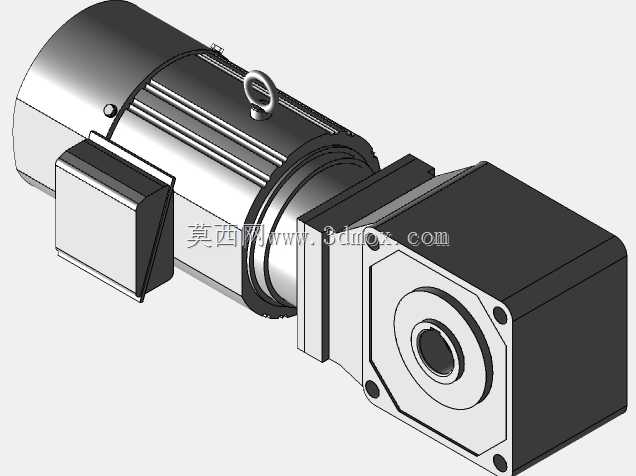

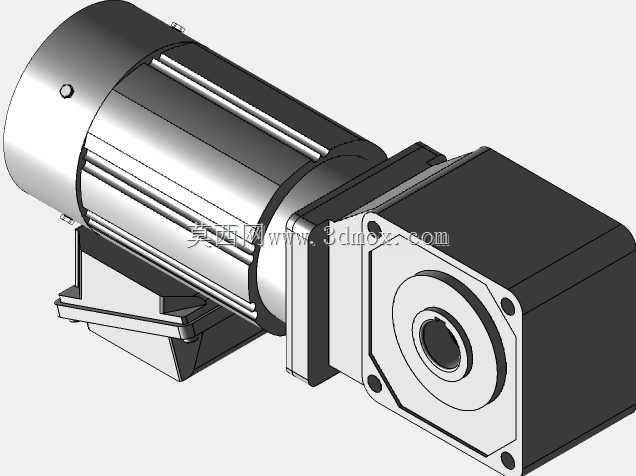

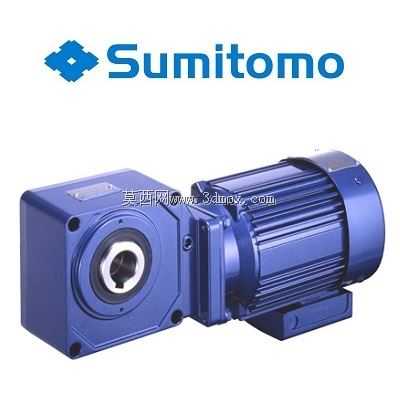

住友直角空心轴减速电机三维结构

这款住友直角空心轴减速电机，是工业传动场景中应用极为广泛的动力集成部件，常见于自动化生产线输送段、包装机械驱动辊组、物流分拣设备、食品加工输送线以及轻工机械的动力输入单元，能够在紧凑安装空间内完成动力的换向传递与扭矩放大，适配多数需要低速大扭矩输出的工业驱动需求。从实际用途来看，该产品将异步驱动电机与直角齿轮减速箱集成一体化设计，无需额外搭建联轴器与安装支座来衔接电机和减速单元，直接通过空心输出轴套接在设备的从动辊轴、传动轴上即可完成动力传递，省去了传统传动结构中多余的连接部件，既降低了传动链路的功率损耗，也减少了设备整体的安装占用空间。从功能特性上看，直角轴的结构设计让动力输入方向与输出方向呈90度垂直布局，能够适配设备侧边安装、窄空间布设的需求，空心轴输出形式支持键连接与锁紧盘连接两种固定方式，既可以传递大扭矩避免轴间打滑，也能在设备维护时快速完成拆装，无需拆解周边的管线与相邻部件。在设计思路上，该结构采用准双曲面齿轮搭配斜齿轮的多级减速传动架构，第一级使用准双曲面齿轮实现直角换向同时承担初级减速，后续级次采用斜齿轮传动进一步放大扭矩，齿轮副经过齿形修形设计，在满负载运行时能够降低齿面啮合冲击，减少运行噪音与齿面磨损，提升整机的使用寿命；箱体采用高强度铸铁一体铸造成型，筋条布局沿着齿轮啮合受力方向布设，既保证箱体的结构刚性，承受齿轮传动带来的径向与轴向载荷，也能通过壳体表面的散热筋增大散热面积，将电机与齿轮副运转产生的热量快速散出，避免长时间满负载运行出现过热问题。从安装边界来看，该减速电机的安装脚位采用标准化孔距设计，适配行业通用的安装尺寸，输出空心轴的孔径、键槽尺寸符合对应功率段的通用规格，电机接线盒位置预留了足够的接线操作空间，输出端的油封采用双唇口结构，既可以防止齿轮箱内的润滑油泄漏，也能阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、轻微潮湿的工业车间环境；整机的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，在设备布设时不会剐蹭周边的管线与操作人员，同时电机端与减速箱端的同轴度经过一体化装配校准，运行时的振动幅度控制在极低水平，能够保障长时间连续运行的稳定性，减少设备运维的频次。
