高速并联分拣抓取工业机械臂结构

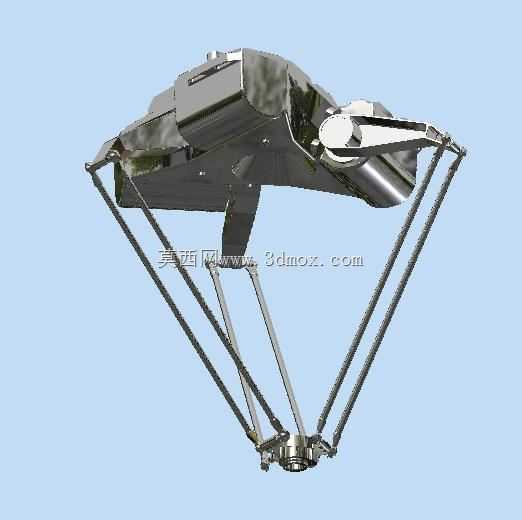

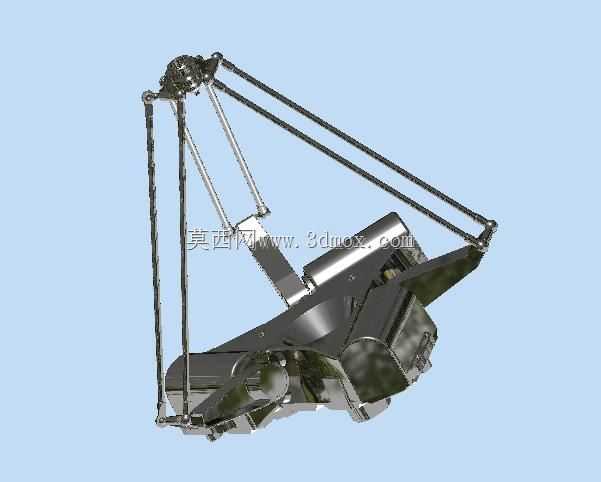

　　该并联构型机械臂主要面向食品包装、电子元器件分拣、医药装盒等高速拾放作业场景，在流水线末端工位承担来料快速抓取、姿态调整、定点放置的工序任务，相比传统串联关节机械臂，其动平台惯量更低，可在狭小作业半径内完成高节拍往复运动，适配每分钟上百次的拾放作业需求。从结构设计逻辑来看，该设备采用三组对称分布的平行四边形支链连接静平台与动平台，静平台侧集成驱动单元与传动组件，支链采用碳纤维杆搭配精密球铰结构，在保证结构刚度的同时尽可能降低运动部件自重，减少高速运动过程中的惯性冲击，动平台末端预留标准工装接口，可根据作业需求更换真空吸盘、气动夹爪等不同执行端，适配不同材质、形状的工件抓取需求。设计过程中优先考虑运动学解算的便捷性，

　　三组支链的对称布局让运动逆解计算更简洁，可降低控制系统的运算负载，保证高速运动下的轨迹精度，支链的铰接点位置经过反复迭代优化，在额定工作半径内规避机构奇异位形，避免作业过程中出现机构锁死或运动失控的问题。安装层面，该机械臂采用顶部吊装的安装形式，静平台上方预留标准安装法兰孔位，可直接固定在流水线支架或设备机架上，作业覆盖范围为静平台下方的倒锥形空间，安装时需预留支链运动的安全避让空间，避免周边设备构件与运动支链发生干涉，设备整体外轮廓紧凑，无需占用地面安装空间，适合在现有流水线工位上做升级加装。结构细节上，驱动单元内置在静平台腔体内部，传动链路采用同步带加精密转轴的组合，传动背隙控制在极小范围内，

　　保证末端定位精度满足电子元器件等小尺寸工件的拾放要求，支链两端的铰接副采用自润滑耐磨材质，可降低长期高速运行下的磨损量，减少日常维护频次，动平台与支链的连接部位做了轻量化镂空处理，进一步降低末端运动惯量，提升运动响应速度。实际选型适配时，可根据产线节拍需求匹配对应功率的驱动组件，针对洁净车间应用场景，还可在支链外侧加装防尘护罩，避免生产过程中的粉尘进入铰接副影响设备寿命，末端执行端的气路、线路可沿支链内侧走线，避免运动过程中管线拖拽磨损，整体结构的模块化设计也方便后期部件更换与维护，无需拆解整体结构即可完成铰接副、驱动组件的检修替换。
