玉米收割机张紧轮铸造成型模具结构

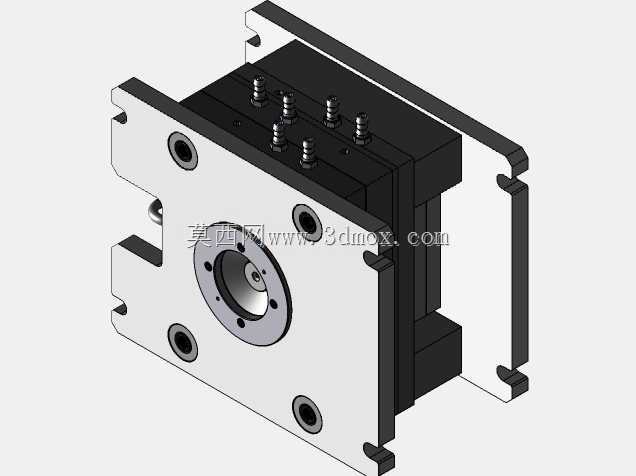

这款张紧轮铸造模具主要应用于玉米联合收获机割台传动系统的张紧轮毛坯量产环节，针对玉米收获作业时田间多秸秆碎屑、高粉尘、持续大载荷传动的工况设计，核心作用是批量成型张紧轮的铸件毛坯，为后续金加工提供尺寸余量均匀、内部组织致密的坯件，保障张紧轮在割台传动链中持续稳定张紧三角带或链条，避免传动部件打滑、跳齿，保障割台摘穗、输送机构的动力传递稳定性。从功能特性来看，模具的分型面沿着张紧轮的轮辐中分面设置，合模后形成的型腔完全匹配张紧轮的外轮廓，包含轮缘的V带贴合槽位、轮毂的轴孔预留凸台、轮辐的减重结构型腔，浇道采用侧注式设计，金属液从轮缘侧方平稳注入型腔，避免直冲型芯导致的砂眼、冲砂缺陷，同时在轮毂、轮缘厚大部位设计了局部冷却结构，控制铸件不同部位的冷却速率，减少缩孔、缩松缺陷，提升铸件的致密度。设计思路上，充分考虑了张紧轮在农机作业中的受力特点：张紧轮工作时需要持续承受传动带的张紧压力，同时田间作业时会频繁遇到秸秆卡滞带来的冲击载荷，因此模具在轮毂对应型腔位置做了加厚余量设计，保证铸件毛坯的轮毂部位有足够的加工余量来加工轴承安装位，避免因余量不足导致的轴承配合面强度不够；同时模具的拔模斜度设置为1.5度，既保证拔模时不会拉伤铸件表面，又能尽可能减少后续金加工的余量，提升材料利用率。外形尺寸与安装边界方面，模具整体为方形模架结构，适配常用的垂直分型造型机安装尺寸，模架的定位销孔间距符合中小件铸造工装的通用安装标准，无需额外改装即可适配现有造型生产线，模具合模后的总厚度控制在常规造型机的开模行程范围内，上下模的导向结构采用锥形定位销，合模定位精度可达0.1mm以内，保证铸件的轮槽与轮毂轴孔的同轴度，减少后续金加工的找正时间。模具的排气槽设置在分型面的轮缘末端，深度控制在0.2mm，既能顺畅排出型腔内的空气，避免铸件产生气孔缺陷，又不会让金属液溢出形成飞边，减少后续铸件清理的工作量。针对玉米收割机张紧轮需要承受交变载荷的使用需求，模具的型芯部分采用耐高温的覆膜砂材质制作，可承受铸铁液高温冲刷不变形，保证铸件内孔的尺寸一致性，批量生产时的尺寸波动范围控制在±0.3mm以内，大幅降低后续加工的废品率。
