电气柜用横柱式铰链HL029-1结构设计

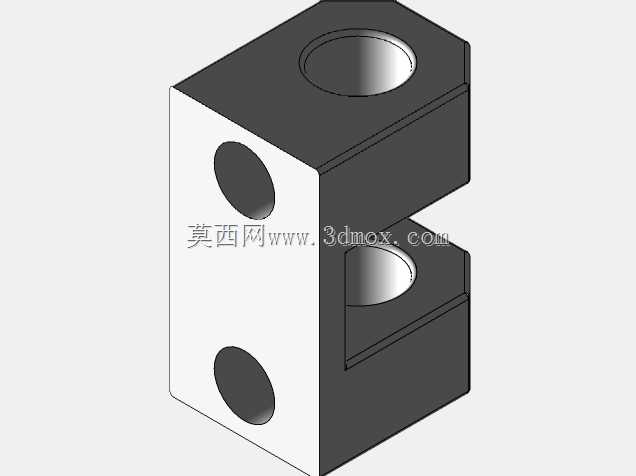

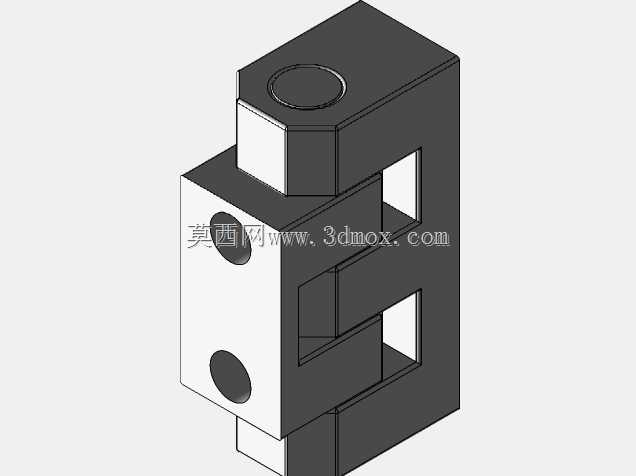

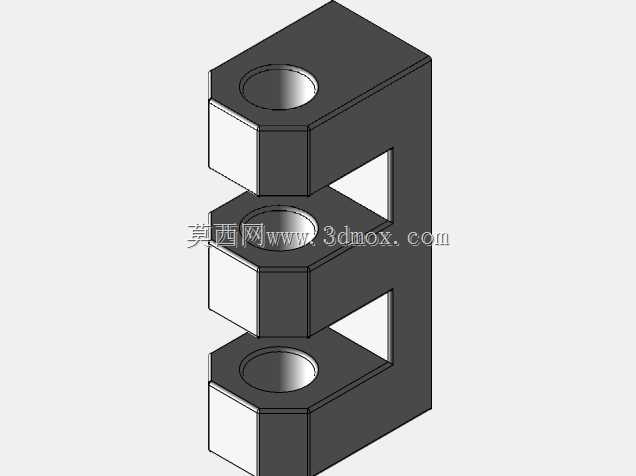

这款横柱式铰链主要应用于工业电气柜、配电箱、工控机柜等柜体类设备的门板与柜体框架的转动连接场景，是保障柜体门板顺畅开合、实现柜体密封防护与检修便捷性的核心连接配件，在低压配电柜体、工业控制机箱、户外通信机柜等场景中承担着连接承重与转动导向的关键作用。在实际设备运行场景中，这类铰链需要长期承受门板的自重载荷，同时适配柜体反复开合的使用需求，还要配合柜体的密封胶条实现防护等级要求，避免粉尘、水汽进入柜体内部影响电气元件的稳定运行。从功能特性来看，这款铰链采用对称式夹装结构设计，主体为块状承力结构，上下设置的横柱结构可嵌入柜体与门板的对应安装槽内，侧面预留的两个同轴圆孔用于穿装固定销轴，实现铰链与安装位的可靠锁止，中间的镂空开槽结构为转动预留了充足的避让空间，避免开合过程中出现结构干涉，同时在保证结构强度的前提下有效降低了配件自身重量。设计过程中优先考虑了安装的便捷性与结构的耐用性，整体采用方正的块状外形，没有多余的外凸结构，安装后可与柜体表面保持齐平，避免突出结构剐蹭操作人员或勾挂线缆；结构受力路径经过优化，载荷主要通过主体块状结构传递到安装基面，销轴孔位做了加厚处理，避免长期开合过程中出现孔位磨损、松旷的问题；转动配合面预留了合理的间隙公差，既保证转动顺畅无卡滞，又能控制配合间隙避免门板出现晃动偏移。从安装边界来看，这款铰链整体为长方体块状结构，安装时需要在柜体框架与门板对应位置加工匹配的嵌装槽，上下横柱的尺寸与嵌装槽深度适配，侧面销轴孔的中心距与安装位的固定孔位完全对齐，安装完成后铰链的转动中心与门板开合的回转中心重合，可实现门板最大180度的开合角度，完全满足电气柜日常检修、元件拆装时的门板开启需求，适配厚度1.5mm到2.5mm的冷轧钢板柜体，无需额外焊接工序，通过销轴穿装即可完成固定，装配效率高，后期维护更换也十分便捷。
