带移动机架立式小型液压压合设备

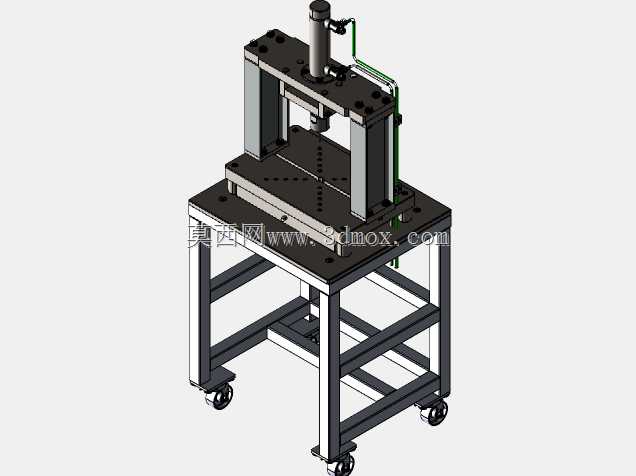

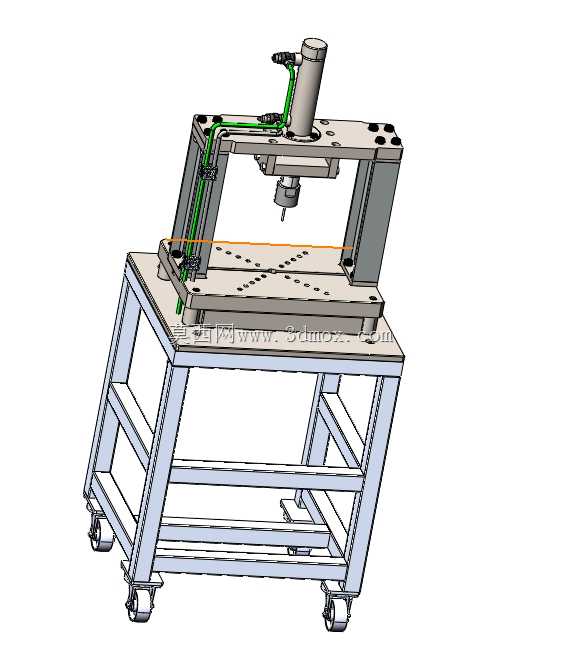

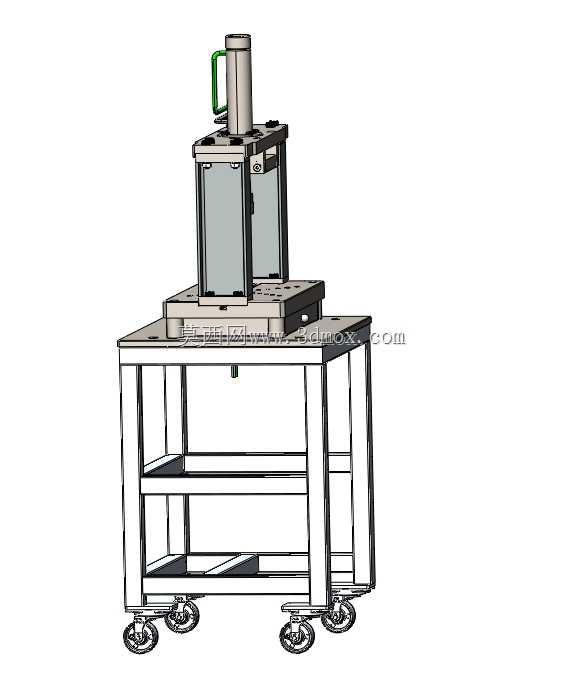

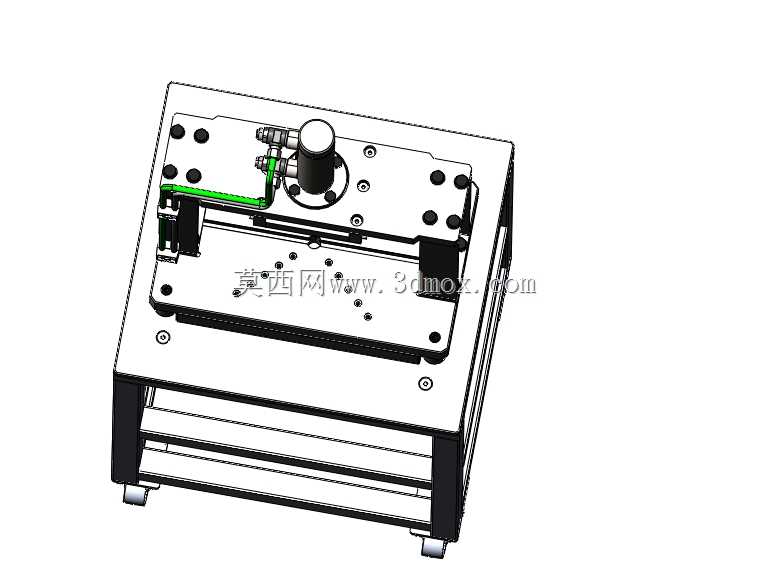

这款立式小型液压压合设备，主要面向中小批量零部件加工、小微型生产车间、维修工坊以及实验室试制场景设计，可覆盖小尺寸金属零件压装、五金件铆接、小型轴承压入、薄板材校平、塑胶件压合定型、小过盈配合组件装配等多类作业需求，能够替代传统手动压接工具，大幅降低操作人员的劳动强度，同时保证压装作业的压力一致性，避免手动施力不均导致的零件歪斜、压装不到位、工件表面损伤等问题。设备整体采用框架式立式布局，上部为液压执行单元，搭载单作用液压缸搭配导向立柱结构，液压缸的输出端垂直向下正对下部工作台面，两侧的立式导向柱可保证压头下行过程中无横向偏移，压装作业的同轴度表现优异，能够满足高精度小零件的压装定位要求。下部的工作台面开设了多组等距排布的T型安装槽，可灵活搭配不同的定制工装夹具，适配不同外形尺寸的待加工工件，无需对工作台面进行二次打孔改造，夹具拆装调整效率较高。设备底部采用方管焊接成型的框架式机架，机架底部四角配置带锁止功能的万向脚轮，既可以在需要调整工位时轻松推移设备，适配多工位流动作业的需求，也可以在作业时锁止脚轮，保证设备运行过程中无位移晃动，机架的框架式结构预留了充足的下部空间，既可以容纳液压站附属组件、电控接线等部件，也方便操作人员在作业时放置待加工工件周转盒、常用工具等物品，提升作业便利性。设计过程中充分考虑了小型作业场景的空间限制，整体设备的占地面积控制在1平方米以内，设备总高度适配常规车间层高，无需额外改造作业场地即可直接放置使用，安装时仅需平整硬化地面即可，无需做预埋地脚等特殊固定处理。液压管路采用侧置排布方式，管路走线整齐并配有防护结构，避免作业过程中工件掉落、工具磕碰损伤液压管路，同时设备的操作区域预留了充足的操作空间，操作人员取放工件时不会与机架、液压部件发生干涉，作业安全冗余充足。压头部分预留了标准安装接口，可根据不同的作业需求更换平压头、V型压头、仿形压头等不同工作端头，无需对设备主体进行改造即可快速切换作业类型，适配多品种小批量的柔性生产需求。
