V6发动机用活塞连杆组合结构设计

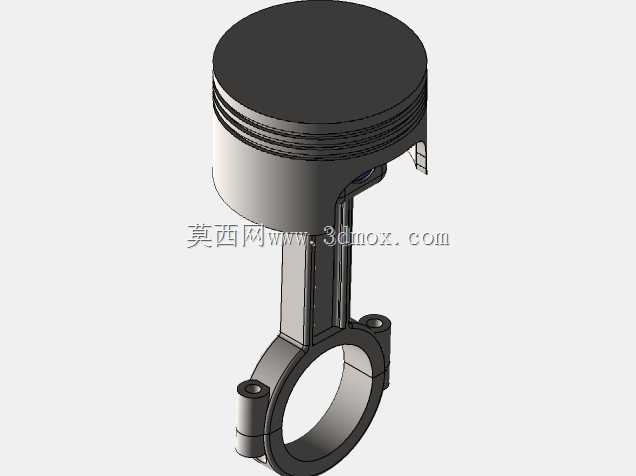

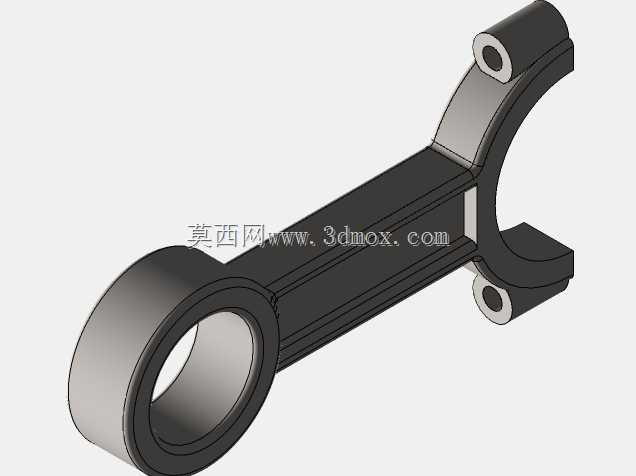

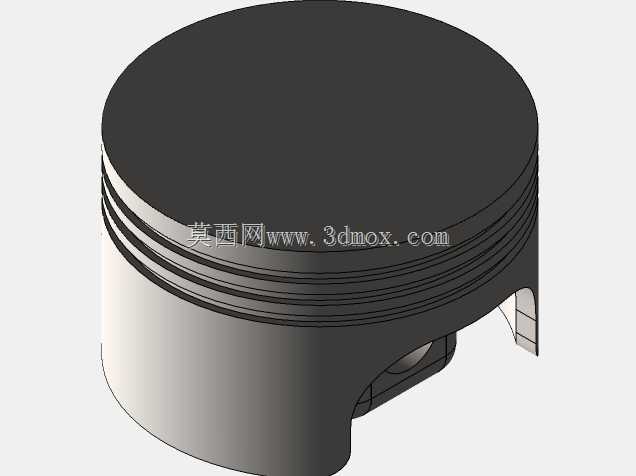

该活塞连杆组件是V型六缸发动机的核心运动部件，主要应用于乘用车辆、轻型商用车辆的内燃动力系统中，承担着将燃烧室内燃气爆发产生的压力转化为曲轴旋转扭矩的关键作用，是发动机实现热能向机械能转换的核心传动构件。在实际运行场景中，活塞直接接触燃烧室高温高压燃气，顶部承接燃气做功的冲击力，通过活塞销将力传递给连杆，最终由连杆带动曲轴做旋转运动，整套组件需要在高温、高压、高速往复运动的严苛工况下长期稳定工作，同时还要兼顾轻量化与结构强度的平衡，降低往复运动惯性带来的振动与损耗。从功能特性来看，活塞头部设计有多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时保证气缸壁面的润滑均匀。活塞裙部采用适配气缸型线的型面设计，在工作受热膨胀后仍能与气缸壁保持合理的配合间隙，既避免卡滞拉缸，又能减少活塞往复运动的敲击异响。连杆部分采用工字形截面结构设计，在保证足够的抗拉、抗压、抗弯曲强度的前提下尽可能降低自身重量，减小高速往复运动产生的惯性力，连杆小头通过活塞销与活塞连接，大头采用剖分式结构与曲轴连杆轴颈配合，配合轴瓦结构降低转动摩擦损耗，保证动力传输的平顺性。在设计思路上，整套组件充分考虑了V6发动机的缸体布局特性，匹配对应缸径的气缸尺寸，活塞顶部的凹坑造型适配燃烧室的压缩比设计，保证油气混合与燃烧效率，活塞内部的加强筋结构提升了活塞顶部的承载能力，避免高压燃气冲击下出现结构变形。连杆的长度设计严格匹配发动机的冲程参数，保证活塞在上止点、下止点位置时的运动边界符合缸体的设计尺寸，不会出现气门碰撞、活塞撞缸的风险，连杆大小头的中心距、大头孔径、小头孔径的尺寸公差严格控制，保证装配后与活塞销、曲轴轴颈的配合精度，减少运行过程中的冲击磨损。安装边界方面，活塞的外径尺寸与对应气缸的内径保持高精度的间隙配合，活塞销孔的同轴度公差控制在极小范围内，保证活塞销装配后不会出现偏磨，连杆大头的剖分面定位结构保证装配后连杆轴瓦的圆度，避免轴瓦错位造成的润滑失效，整套组件的重量分组严格控制，同一台发动机上的各缸活塞连杆组件重量差控制在极小范围内，降低发动机运转时的不平衡振动，提升整机运行的平顺性与使用寿命。
