小型发动机性能测试台架结构设计

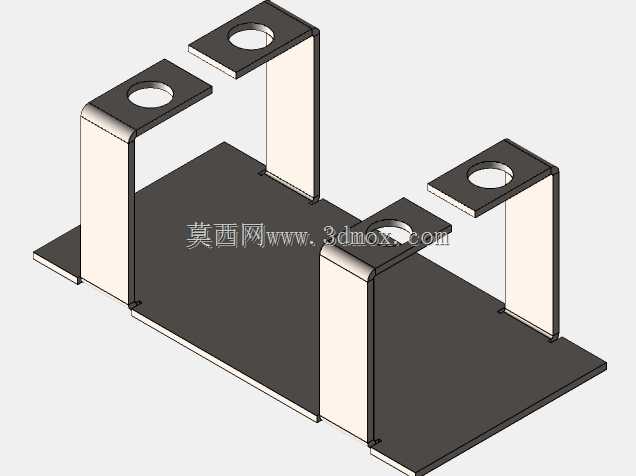

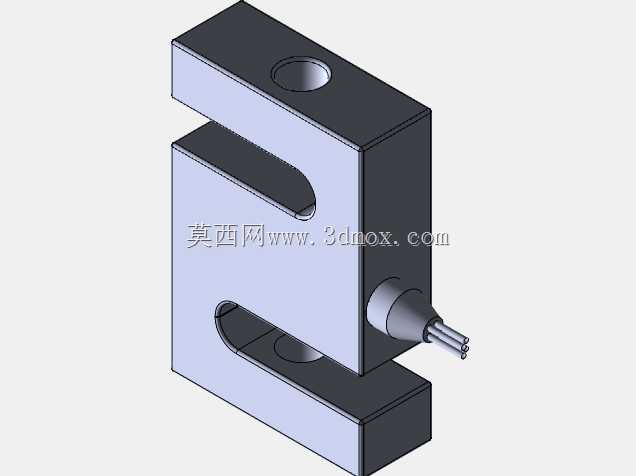

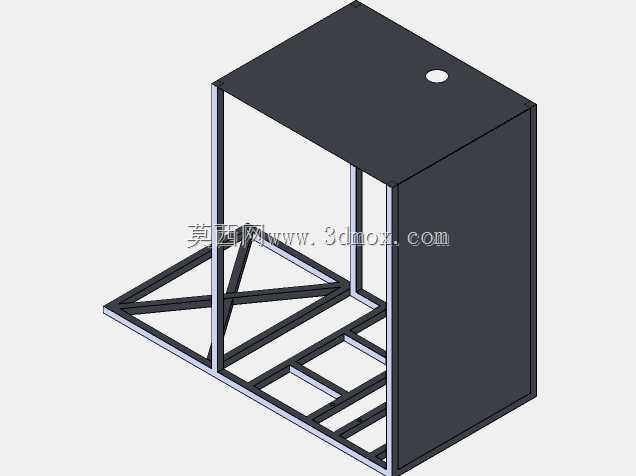

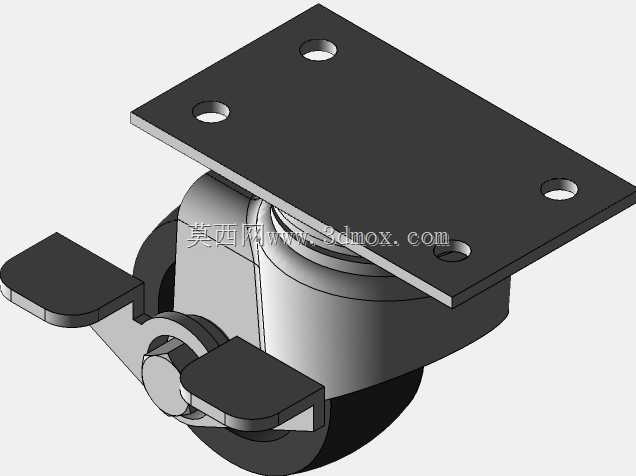

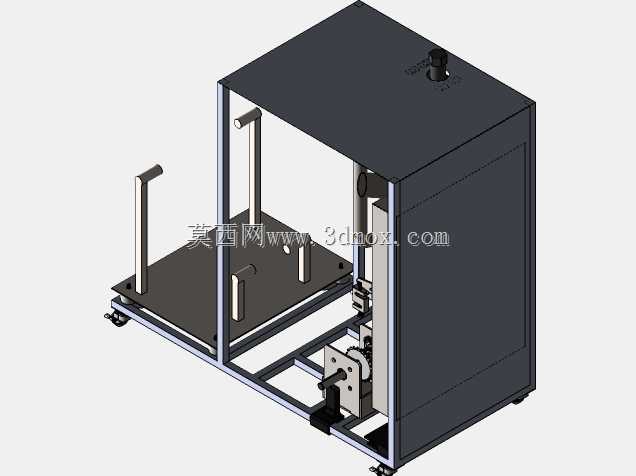

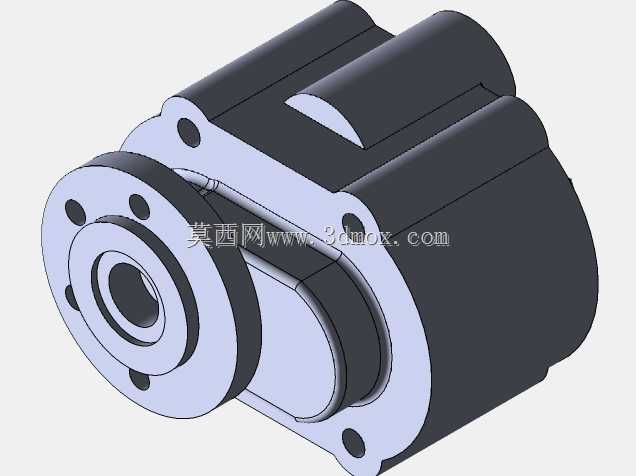

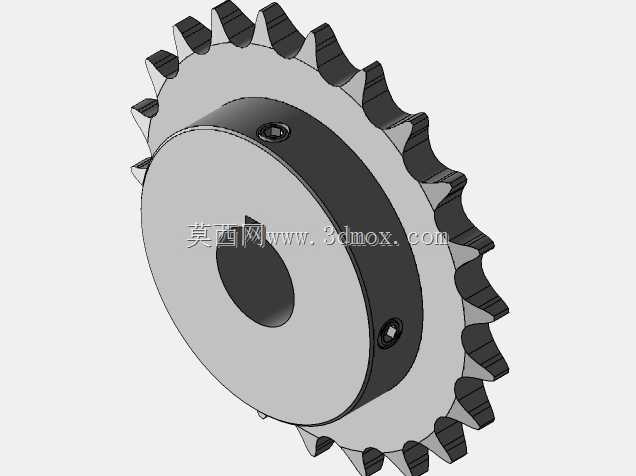

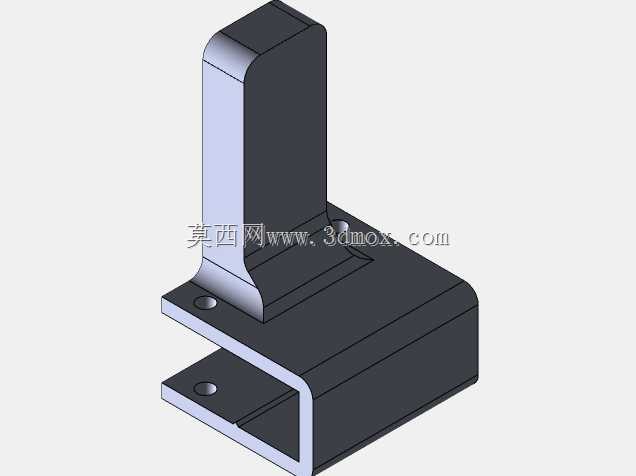

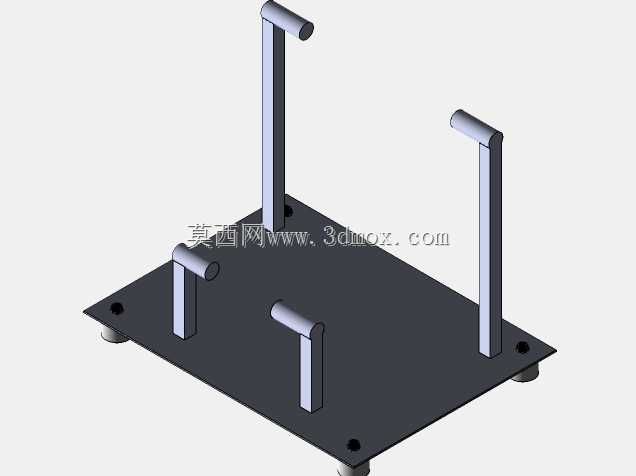

该设备主要面向小型内燃机研发、改装调校、量产质检环节的性能测试场景，可覆盖小排量摩托车发动机、航模小型动力单元、园林机械通用动力、小型赛车动力单元的功率、扭矩、运行稳定性等核心参数检测需求，是小型动力研发与维保环节不可或缺的专用测试载体。从实际用途来看，它能够在可控的台架环境下模拟发动机不同负载、不同转速的运行工况，替代实车搭载测试的高成本、高风险环节，帮助技术人员快速获取动力输出特性曲线，排查运行异响、动力损耗、工况匹配异常等问题，尤其适配小型动力改装车队、通用动力生产车间、院校动力实验室的日常测试需求。在功能特性设计上，设备采用框架式集成布局，底部预留脚轮安装位兼顾移动灵活性与工位固定需求，左侧开放式托架区域为发动机安装工位，设置多组可调式定位立柱，可适配不同安装孔位、不同外形尺寸的小型发动机固定需求，无需额外制作专属转接工装即可快速完成待测件装夹；右侧封闭柜体区域集成负载模拟单元、传动连接组件、传感检测模块，通过齿轮传动组将发动机输出轴与负载端稳定连接，避免传动过程中的扭矩损耗与振动偏移，柜体顶部预留操作旋钮安装位，可拓展转速调节、负载切换、急停控制等操作功能，柜体侧面预留走线与散热开口，保障长时间连续测试过程中的设备运行稳定性。设计思路上优先考虑测试场景的通用性与操作便捷性，摒弃传统大型测功机的厚重混凝土基座设计，采用铝型材搭配钣金封板的轻量化框架结构，在保证结构刚性足以抵消发动机运行振动的前提下，大幅压缩设备整体占地空间，可直接放置在普通车间工作台面或独立工位使用，无需特殊地基施工；安装边界方面，设备整体为立式长方体布局，安装工位预留足够的操作空间用于发动机拆装、油路电路接驳，传动连接区域设置防护结构避免运行过程中异物卷入，所有定位组件均采用快调式设计，单台待测发动机的装夹准备时间可压缩至十分钟以内，大幅提升批量测试的工作效率。设备整体外形紧凑，宽度与深度适配常规车间工位的摆放要求，高度符合人工站立操作的舒适区间，无需额外登高或俯身即可完成装夹、接线、参数调试等全流程操作，柜体内部预留充足的拓展空间，可根据不同测试需求加装温度传感、油耗检测、尾气采集等附加模块，满足不同场景下的多元化测试要求。
