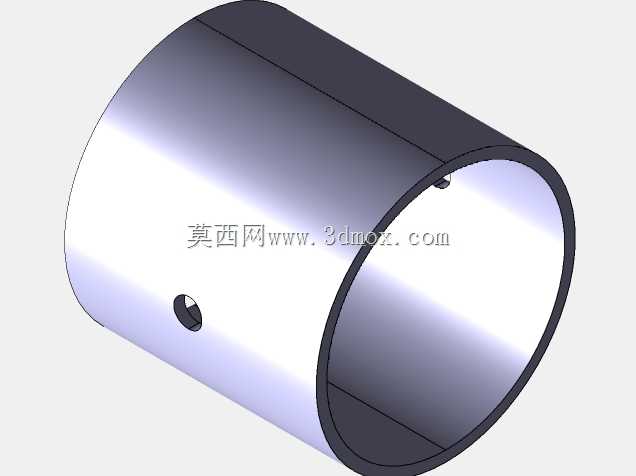

四缸动力单元缸套结构三维数模

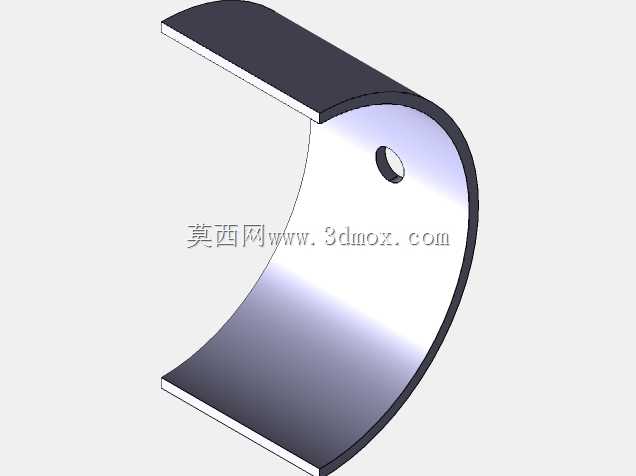

该结构是内燃机动力总成的核心组成部件，主要应用于乘用车、轻型商用车以及小型工程机械的四缸往复式内燃机中，作为活塞往复运动的导向与承载基体，承担着密封燃烧腔、传导活塞侧推力、为活塞散热的核心作用，是决定内燃机运行稳定性、使用寿命与动力输出效率的关键基础零件。从实际使用场景来看，该部件压装于发动机缸体的对应安装位后，内壁与活塞、活塞环、燃烧室共同构成密闭的燃烧做功空间，外壁与缸体水套直接接触，将燃烧过程中传递到缸壁的多余热量快速传导给冷却液，避免活塞组件因高温出现卡滞、烧蚀等失效问题，同时其内壁的高精度加工面可以为活塞高速往复运动提供低摩擦的运行轨道，抵消活塞换向过程中产生的侧向冲击力，保证曲柄连杆机构的运行轨迹始终处于设计公差范围内。在功能特性设计上，该结构采用高磷合金铸铁材质的薄壁圆筒构型，整体壁厚均匀控制在合理区间，既保证了足够的结构强度承受燃烧爆发压力与活塞侧推力，又兼顾了优异的导热性能，避免壁厚过大导致散热效率下降、壁厚不足出现受力变形的问题；筒身预留的定位小孔用于安装时的周向定位，保证压装后缸套的进排气、喷油对应的位置精度完全匹配缸体设计要求，内壁表面设计有符合润滑要求的微观储油纹路，可在活塞运行过程中形成稳定的油膜，降低摩擦损耗，减少活塞环与缸壁的磨损量，延长整机的大修间隔周期。设计过程中，首先围绕四缸内燃机的排量要求确定了缸套的内径尺寸，匹配对应直径的活塞组件，保证单缸排量符合动力输出的设计目标；其次结合缸体的安装腔尺寸确定了缸套的外径与整体长度，预留了合理的压装过盈量，保证压装后不会出现松动、漏水、漏气等问题，同时上端面的安装边界与缸体缸盖密封面齐平，配合气缸垫实现燃烧室的可靠密封，避免高压燃气泄漏导致动力下降。外形上采用无多余凸起的光滑圆筒构型，既方便压装工序的自动化装配，又能保证外壁与缸体水套充分接触，提升整体散热效率，筒身的定位孔位置经过反复校核，确保安装后不会与缸体的水套、油道发生干涉，满足整机装配的公差要求。
