车载充电器配套涡轮增压器结构设计

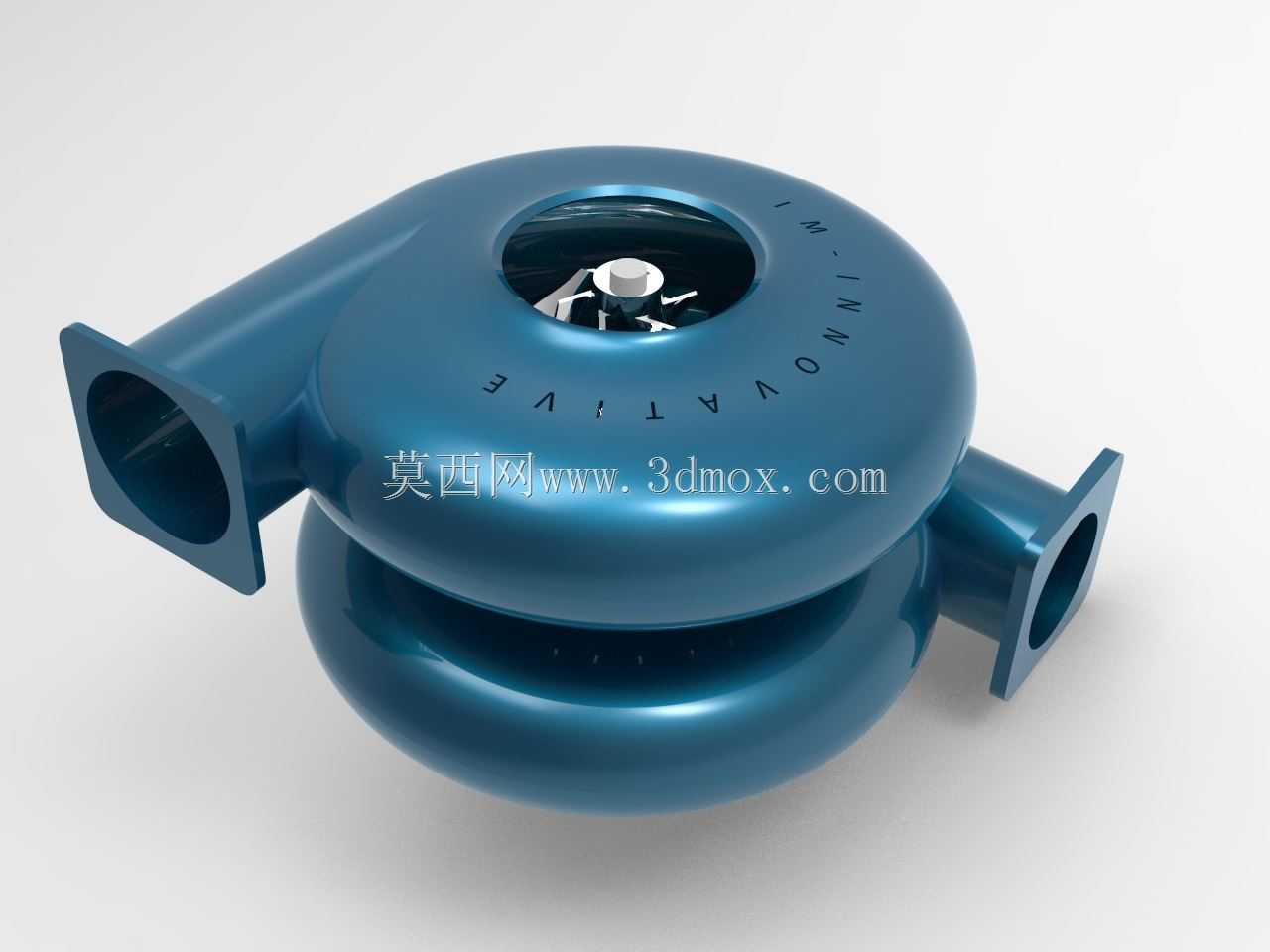

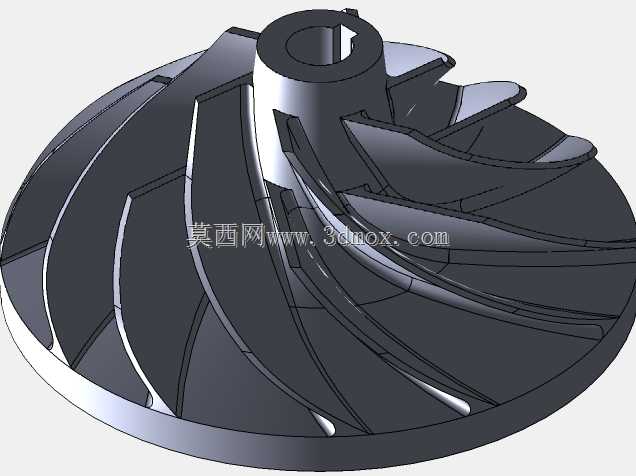

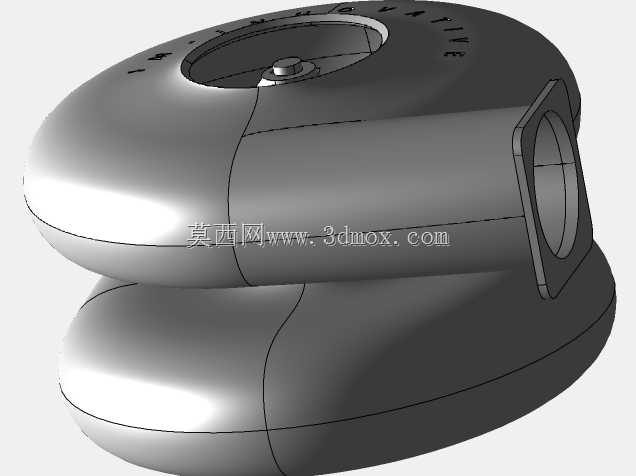

这款涡轮增压器主要适配车载充电器的配套散热与进气增压场景，在车载用电设备功率持续提升的当下，高功率车载充电器工作时会产生大量热量，同时进气效率直接影响充电模块的散热循环与工作稳定性，该结构正是为解决密闭车舱内小空间高功率充电设备的散热与气流组织问题设计。从实际用途来看，它通过内置叶轮的高速旋转，在充电器工作腔体内形成稳定的压差气流，一方面将外部低温空气持续导入充电模块的散热通道，带走功率器件产生的积热，避免高温导致的充电效率下降、元器件寿命衰减问题，另一方面可以优化充电器周边的空气流动路径，减少局部热岛效应，适配车辆颠簸、环境温度多变的复杂使用工况。在功能特性上，该增压器采用双蜗壳流道结构，进出气接口采用方形法兰对接设计，能够和车载充电器的壳体密封结构快速匹配，减少气流泄漏损失；蜗壳内部的流道经过顺滑过渡处理，能够降低气流高速通过时产生的风噪，避免行车过程中产生额外的噪音干扰；叶轮采用前倾式叶片设计，在较低的驱动转速下就能获得足够的风压，兼顾增压效率与驱动能耗，适配车载低压供电的特性。设计思路上，整体采用上下分体式蜗壳结构，既方便内部叶轮与驱动组件的装配维护，也能通过对称式的壳体结构平衡高速旋转时产生的振动，降低工作时的共振传递；进出气接口采用错位布置，能够适配车载充电器内部紧凑的空间布局，避免和周边的电路板、接线端子产生安装干涉；壳体表面做了光滑圆弧过渡，没有尖锐凸起，既能够减少生产时的脱模难度，也能避免安装过程中划伤周边线束与部件。从安装边界来看，整体结构为类圆盘形布局，主体最大外径适配常规车载充电器的壳体内部安装空间，两个进出气接口的端面法兰预留了密封槽与安装孔位，安装时不需要额外做结构改装，直接对接充电器的进出气通道即可完成装配；整体轴向尺寸控制在较小范围内，不会额外占用车充的插装深度，保证充电器能够正常插入车辆点烟器接口，不会因为突出过多影响车内空间使用；叶轮与蜗壳内壁之间预留了合理的运转间隙，既能够避免高速旋转时的刮擦风险，也不会因为间隙过大导致气流回流损失，保证增压效率处于最优区间。
