汽车涡轮增压中冷进气系统创新结构设计

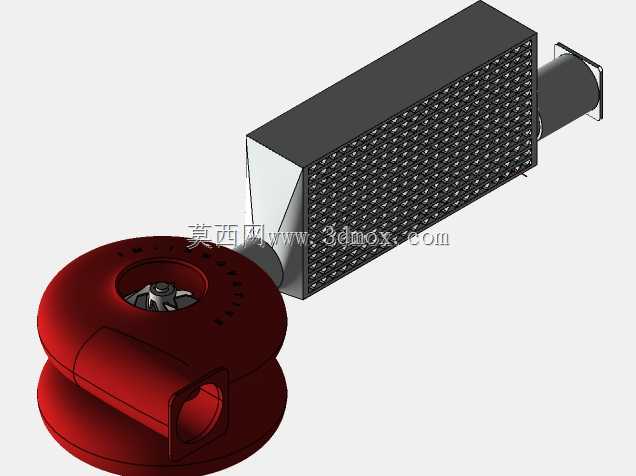

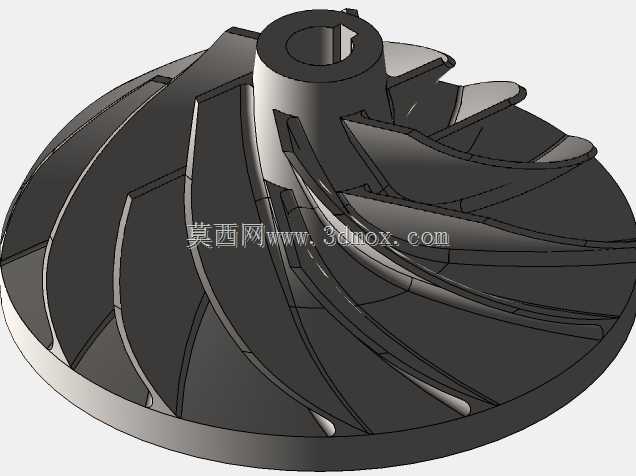

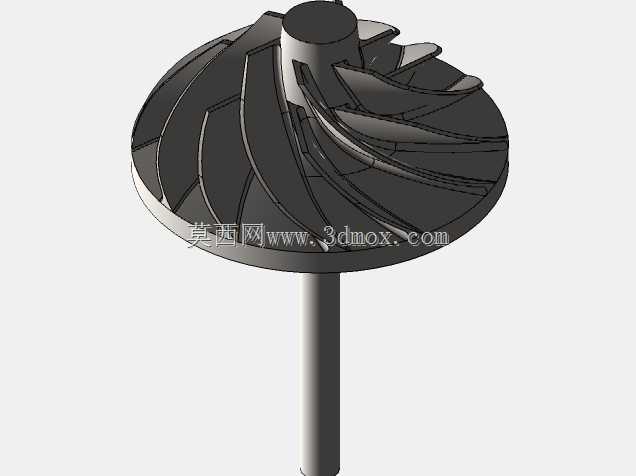

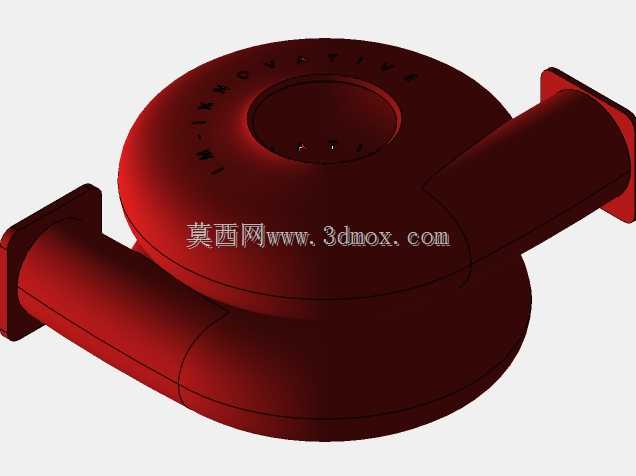

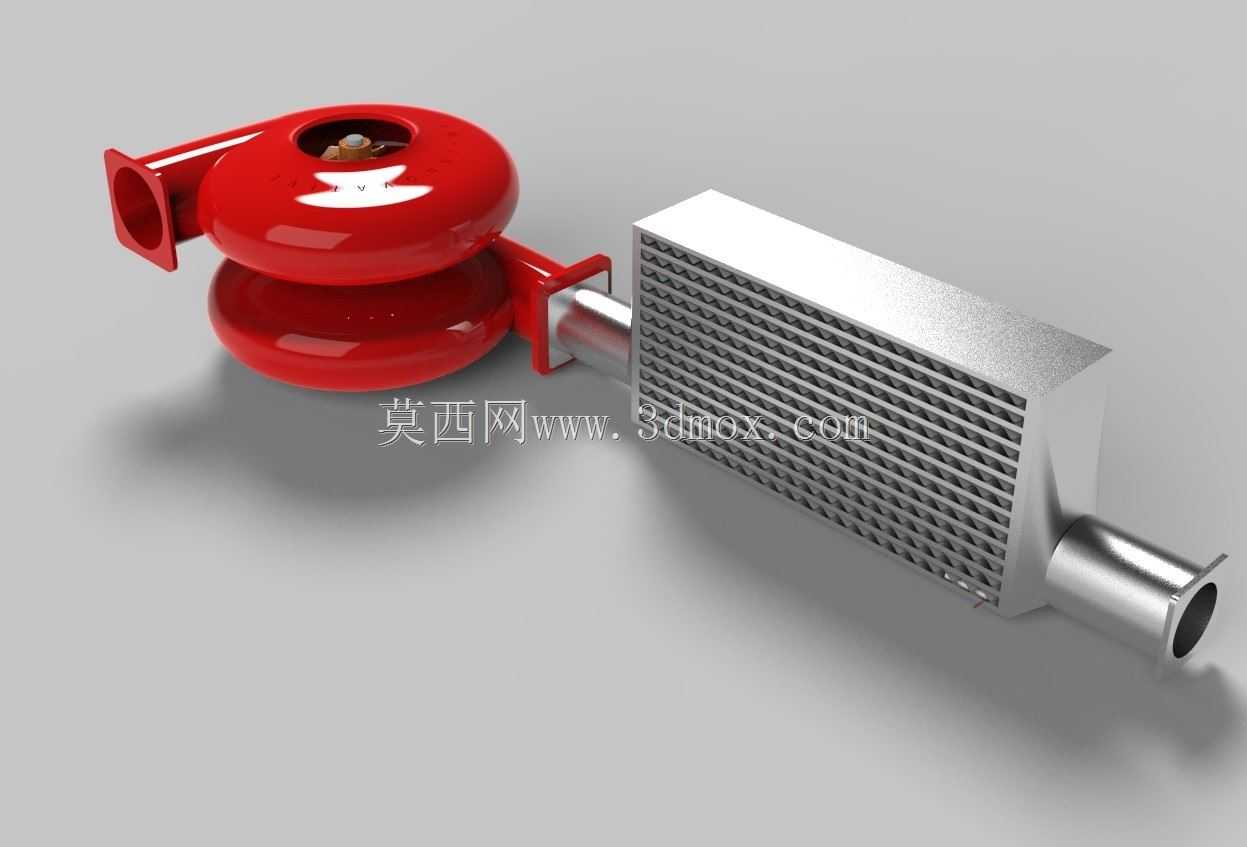

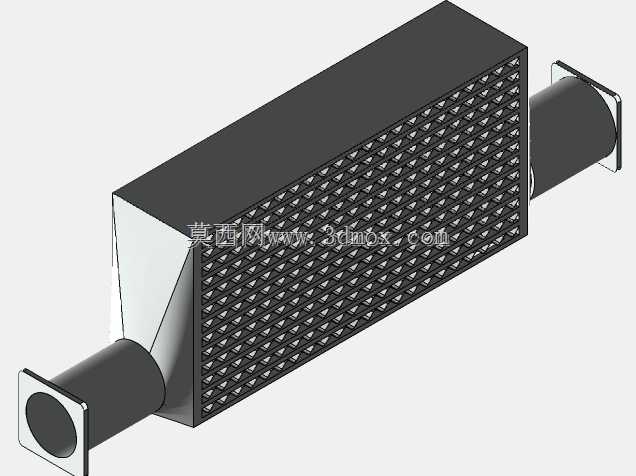

这套涡轮增压与中冷集成的进气系统结构，主要面向民用乘用车辆、轻型商用车辆的动力升级与原厂进气系统优化场景，是燃油车动力提升环节中核心的气路配套结构，可适配1.5T-3.0T排量区间的涡轮增压动力单元，覆盖日常通勤、赛道改装、高原工况行驶等多元使用场景。在实际装车运行中，涡轮端通过发动机排出的高温废气驱动叶轮高速旋转，将常压空气压缩后送入中冷器，压缩过程中升温的高压空气流经中冷器的密集散热流道时，与外界流经散热鳍片的冷空气完成热交换，将进气温度降低至合理区间后再送入发动机燃烧室，既能够提升进气密度增加发动机的充气效率，有效提升动力输出上限，也能避免高温进气导致的发动机爆震、异常磨损等问题，大幅提升动力系统运行的稳定性与可靠性。在设计思路上，这套结构采用了涡轮壳体与中冷器的短路径直连布局，尽可能缩短压缩空气的传输路径，减少高压气路的沿程压力损失，避免长管路带来的进气迟滞问题，让涡轮建压响应速度更快，低转速区间的动力输出跟脚性更好。涡轮壳体采用等截面涡壳流道设计，能够让废气气流更平顺地推动叶轮转动，减少气流紊流带来的动力损耗与运行噪音，叶轮采用前倾式曲面叶片构型，在高转速下具备更好的动平衡表现，可承受最高每分钟二十余万转的运行转速。中冷器采用横置单进出气口的布局，散热芯体采用交错排列的内流道与外置散热鳍片结构，在有限的体积内最大化散热接触面积，保障高温压缩空气的换热效率，进出气口采用同轴向直出设计，能够更好适配车辆前部防撞梁后方、散热水箱前方的安装空间，不会与周边的车架、冷却管路、线束等部件产生干涉。在安装边界设计上，涡轮端的安装法兰严格匹配主流发动机排气歧管的安装孔位，可直接对接原厂排气侧接口，中冷器的进出气口采用标准等径圆管接口，可适配通用规格的硅胶进气连接管，安装固定脚位预留了通用的缓冲胶垫安装空间，能够过滤车辆行驶过程中产生的振动，避免长期运行后出现连接松动、结构疲劳开裂等问题，整体结构的外形尺寸充分考虑了家用车发动机舱的紧凑布局特性，不需要对原车结构做大幅度切割改动即可完成适配安装，兼顾了性能提升与装车适配的实用性。
