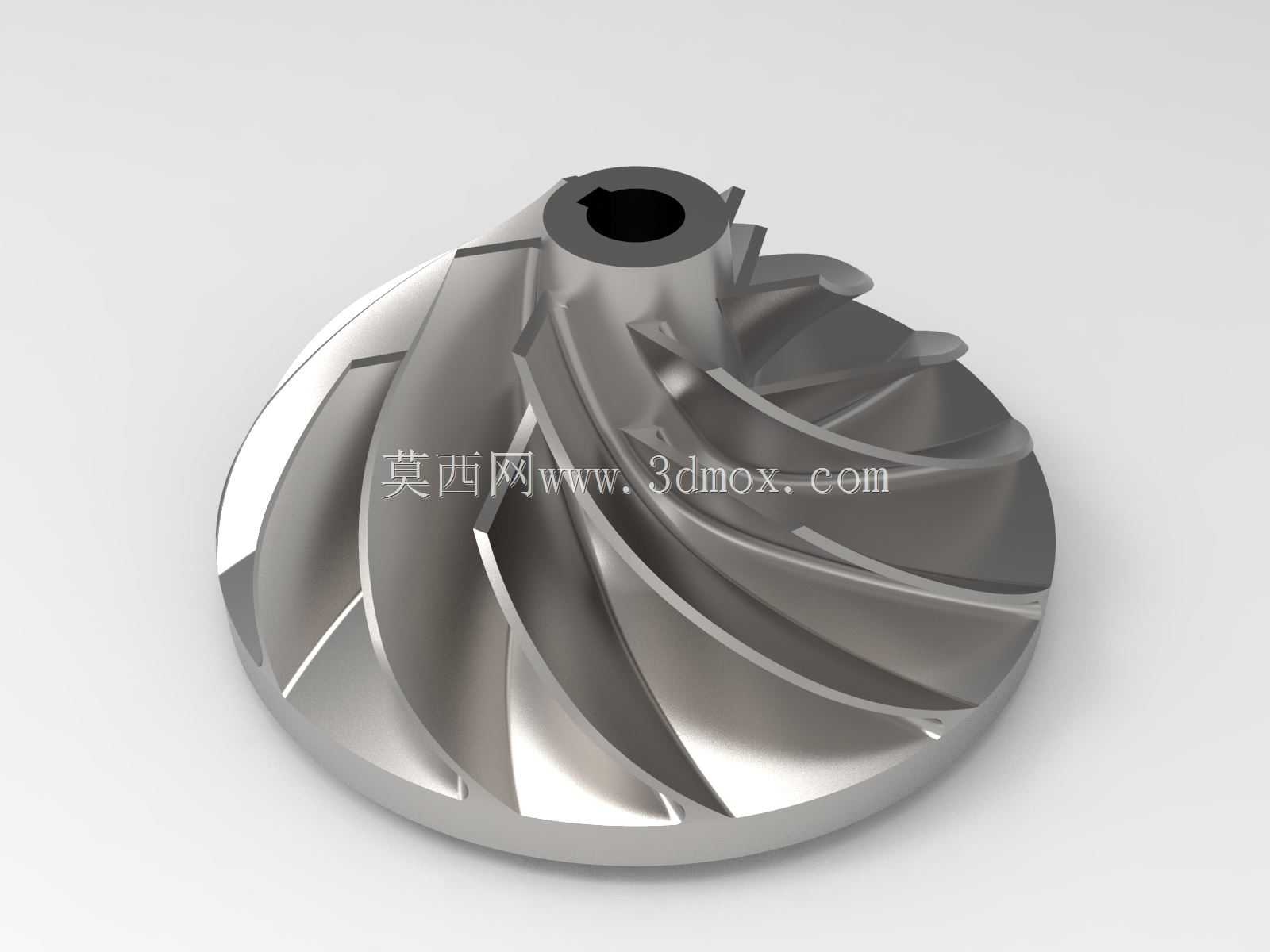

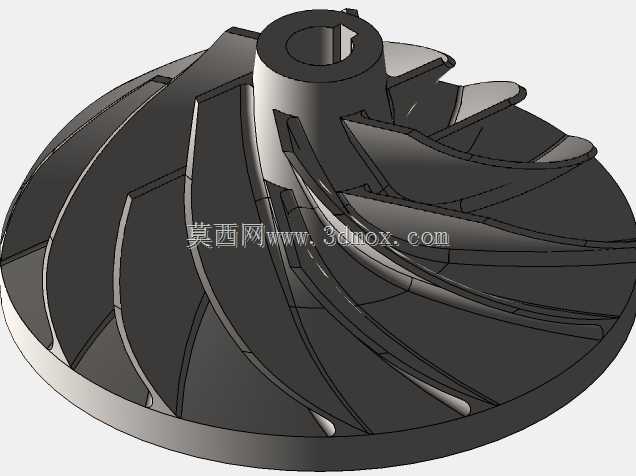

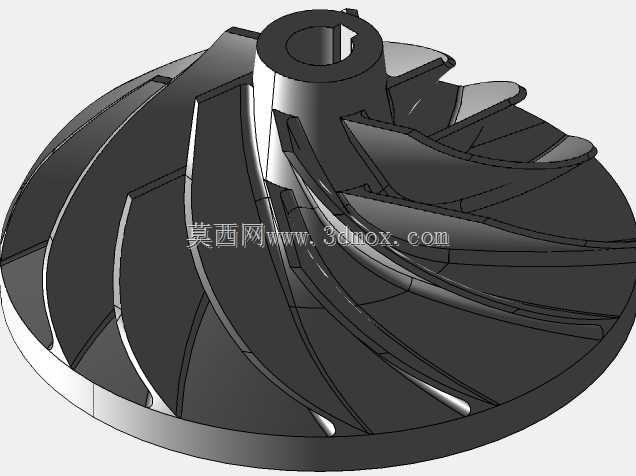

离心泵与涡轮增压器用离心式叶轮结构

该款离心式叶轮主要适配两类核心应用场景，一类是民用及工业给排水、流体输送环节的离心泵设备，另一类是车用动力系统的涡轮增压器压气端部件，两类场景下叶轮均承担着将机械能转化为流体压力能与动能的核心作用，是决定设备整体运行效率与输出性能的核心过流部件。在离心泵应用场景中，该叶轮安装于泵腔内部，随泵轴高速旋转时，通过叶片对流体的持续做功，将进入叶轮中心的低压流体沿叶片流道向外甩出，在泵壳的扩压作用下形成稳定高压输出，可满足清水、低粘度工业介质的输送需求，广泛适配给排水系统、工业循环管路、中小型增压供水设备的配套使用需求。在涡轮增压器应用场景中，该叶轮作为压气机端的核心做功部件，被涡轮端带动高速旋转时，可将进入的新鲜空气进行预压缩，提升发动机进气密度，从而让燃油燃烧更充分，既能够提升动力输出上限，也可优化燃油经济性，降低尾气排放水平。从功能特性来看，该叶轮采用后弯式三元流叶片设计，叶片型线经过流体力学优化，流道过渡平滑无突变，能够有效降低流体在流道内的流动损失，减少紊流与脱流现象的产生，在宽工况区间内均可保持较高的运行效率，同时叶片与轮盖、轮盘的连接过渡处采用大圆角顺滑处理，可有效降低应力集中，提升高速旋转下的结构强度，避免长期运行出现疲劳开裂问题。设计思路上，该叶轮采用半开式结构设计，相比闭式叶轮重量更轻，转动惯量更小，动态响应速度更快，更适配涡轮增压器这类需要快速响应转速变化的应用场景，同时半开式结构也更适配含少量微小杂质的流体输送工况，降低杂质卡滞的风险；中心的轴孔采用标准键连接结构设计，可与配套传动轴实现可靠周向固定，轴孔端面设计有定位台阶，可保证叶轮安装时的轴向定位精度，避免高速旋转时出现轴向窜动。从安装边界来看，该叶轮整体为回转类结构，最大外圆轮廓为规则圆形，安装时仅需保证与泵壳或压气机蜗壳的径向间隙处于设计区间内，即可避免运转时出现刮蹭问题，轴向安装尺寸可通过轴端锁紧螺母进行微调，适配不同规格的配套腔体安装深度，安装时无需复杂的对位调整，仅需做动平衡校验即可投入使用，整体装配维护难度较低。
