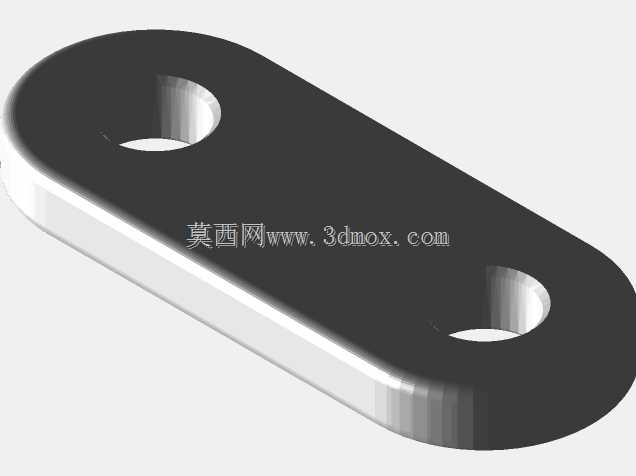

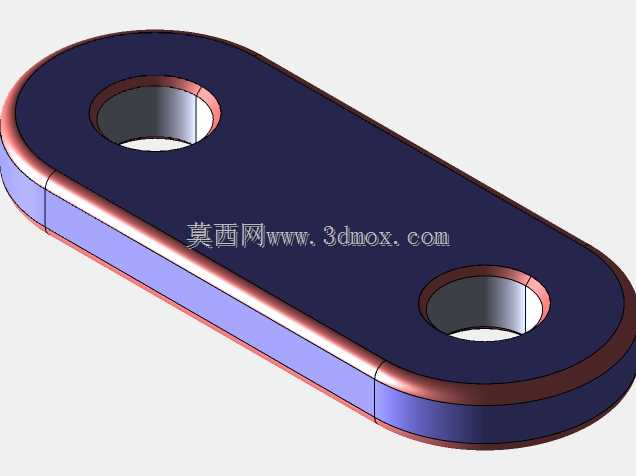

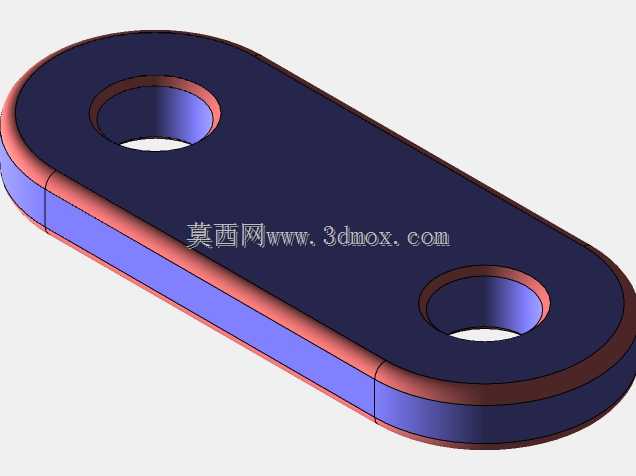

间歇传动用双孔长圆形日内瓦机构构件

该构件是日内瓦间歇传动机构中的核心锁止与传动配合零件，主要应用于需要实现周期性间歇旋转运动的各类工业设备场景中，常见于多工位自动化装配转盘、轻工包装机械的送料分度单元、机床刀架的自动转位机构、印刷设备的步进送纸结构以及影视放映设备的胶片间歇走片机构中，承担着配合主动拨盘完成动停周期切换、保障间歇分度精度的关键作用。在设备实际运行过程中，该构件与带圆柱销的主动拨盘配合工作，当拨盘上的圆柱销未进入构件端部的驱动槽时，构件上的圆弧锁止面会与拨盘的凹弧面完全贴合，将输出端牢牢锁止在固定工位，避免工位偏移；当圆柱销滑入驱动槽时，会带动构件绕自身安装孔的轴线旋转固定角度，待圆柱销滑出槽位后再次进入锁止状态，以此实现输出端“运动-静止”的周期性交替，且全程旋转方向保持恒定，不会出现反转情况，完全满足分度作业中将轴系旋转指定角度的功能需求。从设计思路来看，该构件采用长圆形扁平主体结构，两端对称设置同轴等径的安装通孔，孔位经过高精度同轴度校验，既可以作为构件自身的旋转支撑轴孔，也可作为外接输出连接件的安装定位孔，主体两侧的圆弧面经过精密的曲率匹配设计，与主动拨盘的锁止弧曲率完全契合，能够在锁止阶段实现无间隙贴合，避免工位窜动；构件整体厚度均匀，边缘做了小尺寸倒角处理，既可以减少传动过程中的剐蹭磨损，也能降低装配时的对位难度。在外形尺寸与安装边界方面，该构件整体为扁平长条状结构，长度方向尺寸适配常规小功率间歇传动机构的安装空间，宽度方向尺寸满足锁止弧的曲率设计要求，厚度方向预留了足够的结构强度余量，能够承受常规分度作业下的传动扭矩而不发生形变；两端安装孔的孔径采用标准机械安装尺寸设计，可直接适配标准直径的支撑转轴或连接螺栓，安装时仅需保障构件旋转轴线与主动拨盘的旋转轴线保持固定中心距，即可实现顺畅的间歇传动效果，无需额外定制特殊连接件，适配性较强。构件表面采用平整加工处理，传动接触面的粗糙度满足低摩擦传动要求，长期运行下磨损量小，能够有效延长整套间歇机构的维护周期，降低设备运维成本。
