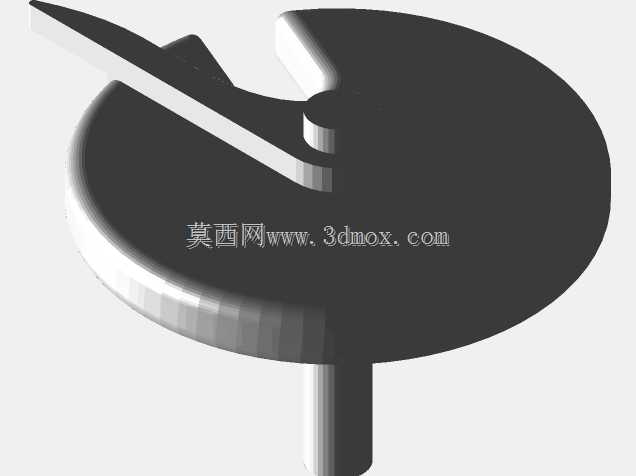

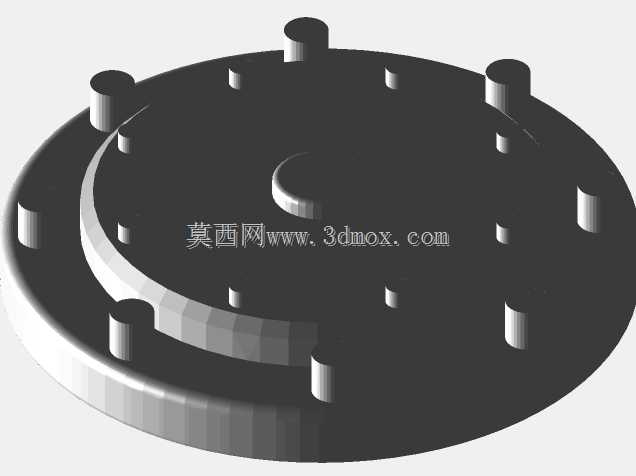

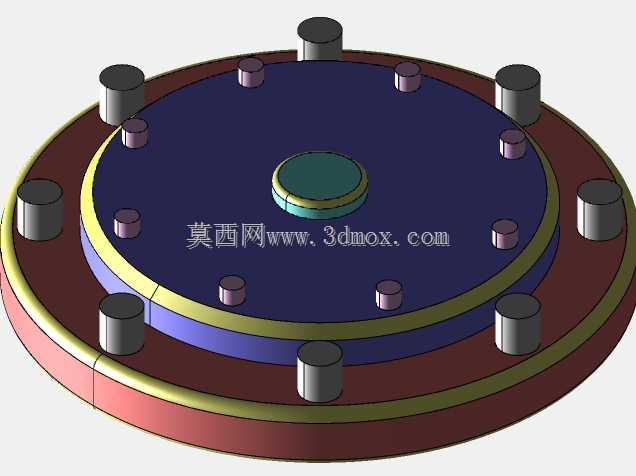

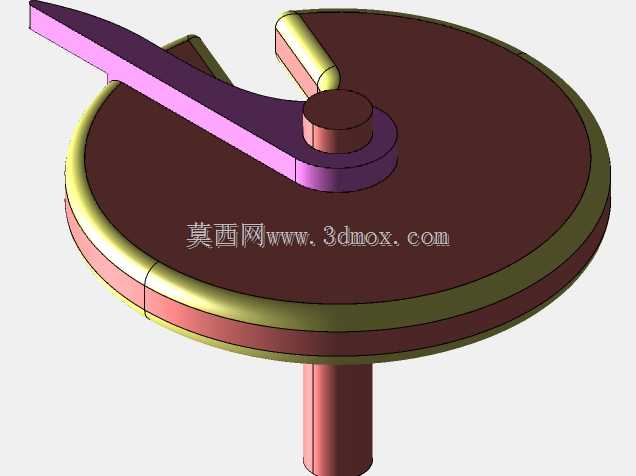

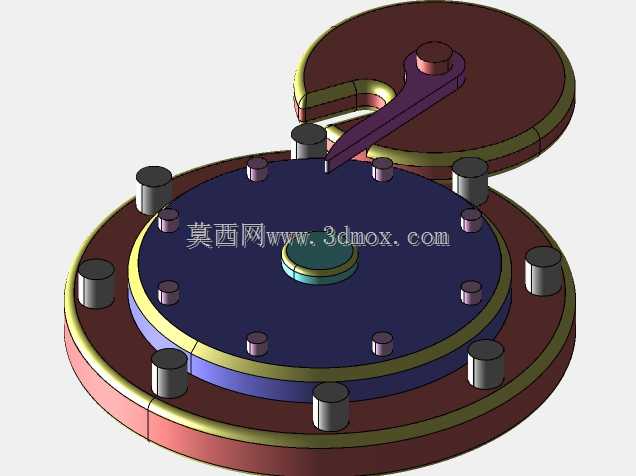

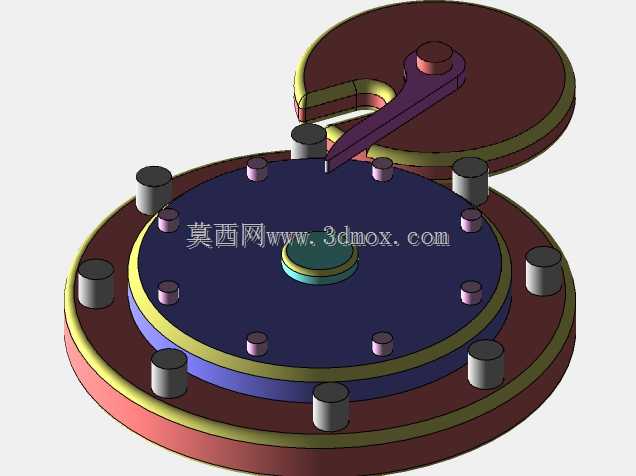

槽轮式连续从动间歇传动机构

该连续从动轴属于槽轮式间歇传动核心构件，主要应用在各类需要实现间歇转位、步进送料的自动化生产设备中，常见于轻工包装生产线的工位转台驱动、机床自动上下料的分度机构、印刷设备的走纸步进单元、食品灌装线的容器换位工位，能够将主动件的连续匀速转动转化为从动端的周期性间歇转动，满足生产流程中工位停留加工、转位切换的动作需求，相比棘轮传动具备传动平稳、冲击载荷小、分度精度易控制的优势，适合中低速、分度频次固定的自动化作业场景。

从功能特性来看，该构件的拨销与槽轮的槽口采用圆弧过渡配合设计，拨臂在进入和退出槽轮径向槽的过程中，接触应力分布均匀，不会出现刚性卡滞问题，槽轮边缘的锁止弧与拨臂的凸弧段紧密贴合，在从动轴停歇阶段能够实现可靠的位置锁定，避免工位偏移，无需额外加装定位锁止结构，简化了整套传动机构的组成。中心转轴与槽轮主体采用同轴一体式设计，传动过程中无额外装配间隙带来的回差，分度定位精度能够满足多数通用自动化设备的工位定位要求。

设计思路上，该结构优先考虑传动过程的动平衡表现，拨臂的重心与转轴中心重合，槽轮整体采用等厚圆盘结构，质量分布均匀，高速转动时不会产生额外的离心振动，降低传动过程中的噪音与构件磨损。槽口的数量可根据实际需要的分度数调整，本次设计的单槽结构适配单次180度转位的工位需求，用户可根据自身产线的工位数量调整槽口参数，适配不同的分度角度要求。

从安装边界来看，该构件的主体圆盘直径为常规传动机构的通用尺寸，下方伸出的转轴段直径适配标准滚动轴承的安装孔径，可直接固定在设备的安装墙板上，轴向定位通过轴肩与卡簧槽实现，无需额外设计定制安装座，拨臂的安装高度与槽轮盘面保持齐平，整体轴向厚度紧凑，不会占用过多的设备内部安装空间，能够适配多数中小型自动化设备的内部安装空间要求，安装时只需保证主动拨销的回转中心与槽轮中心的中心距符合设计参数，即可实现顺畅传动，安装调试难度低，适合设备改造、非标自动化设备快速搭建的场景使用。
