卧式管壳式换热设备结构设计

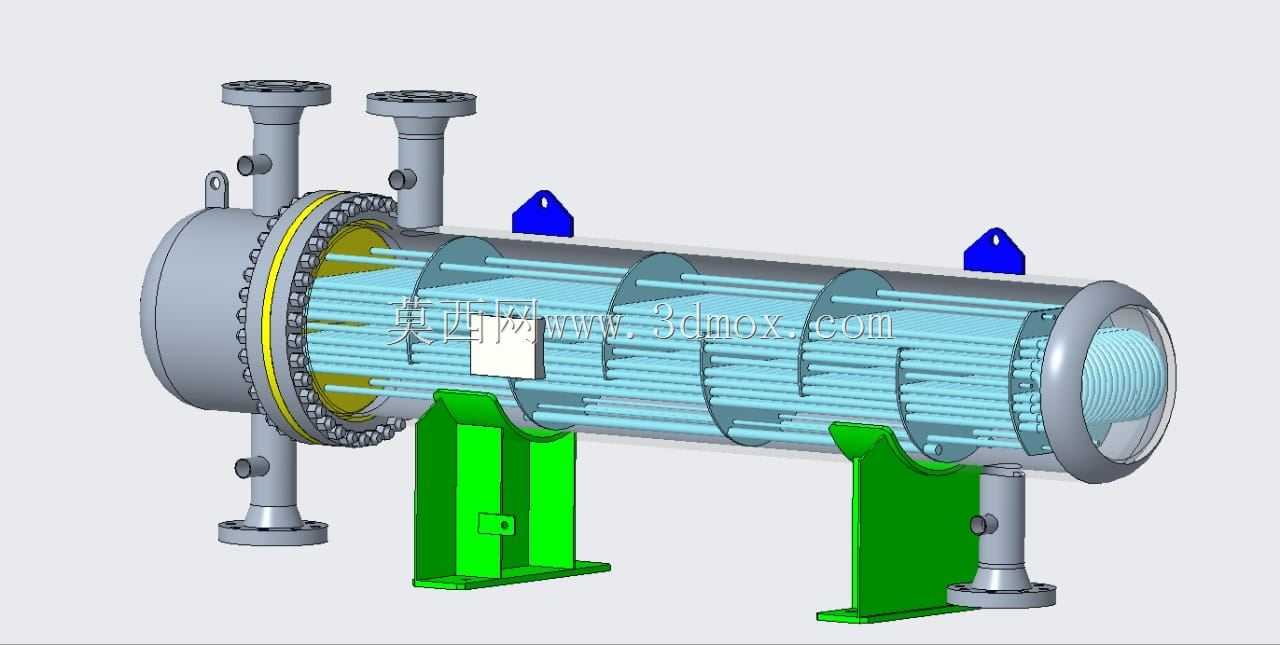

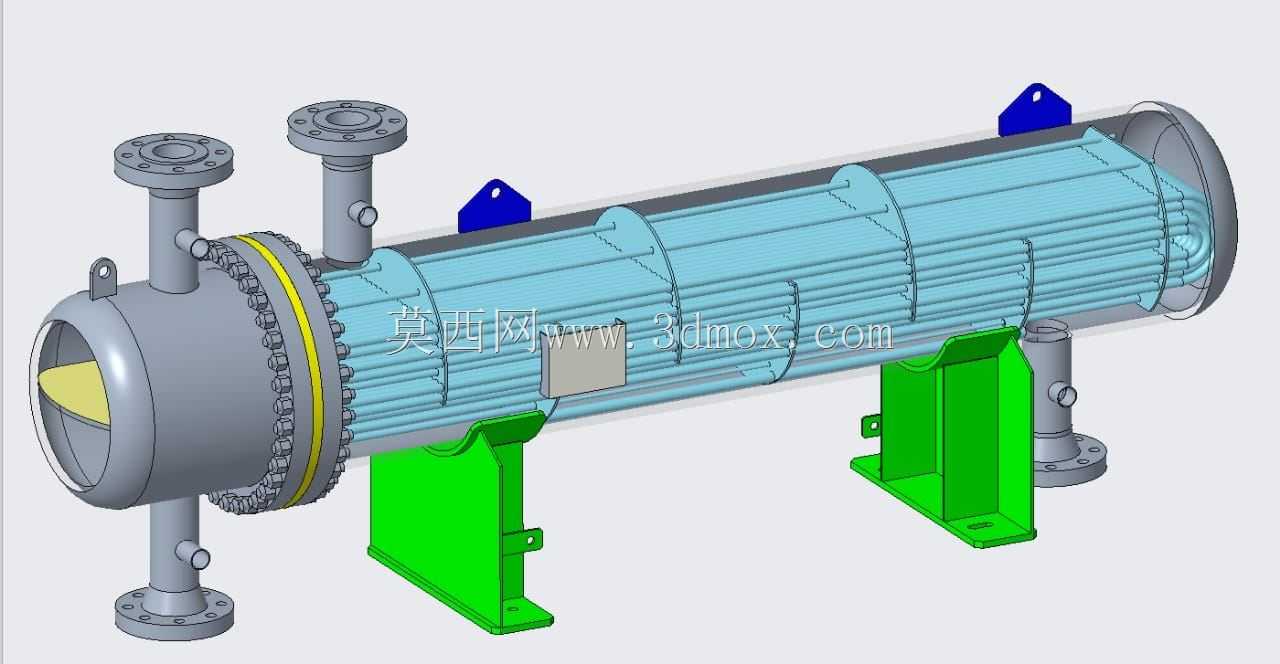

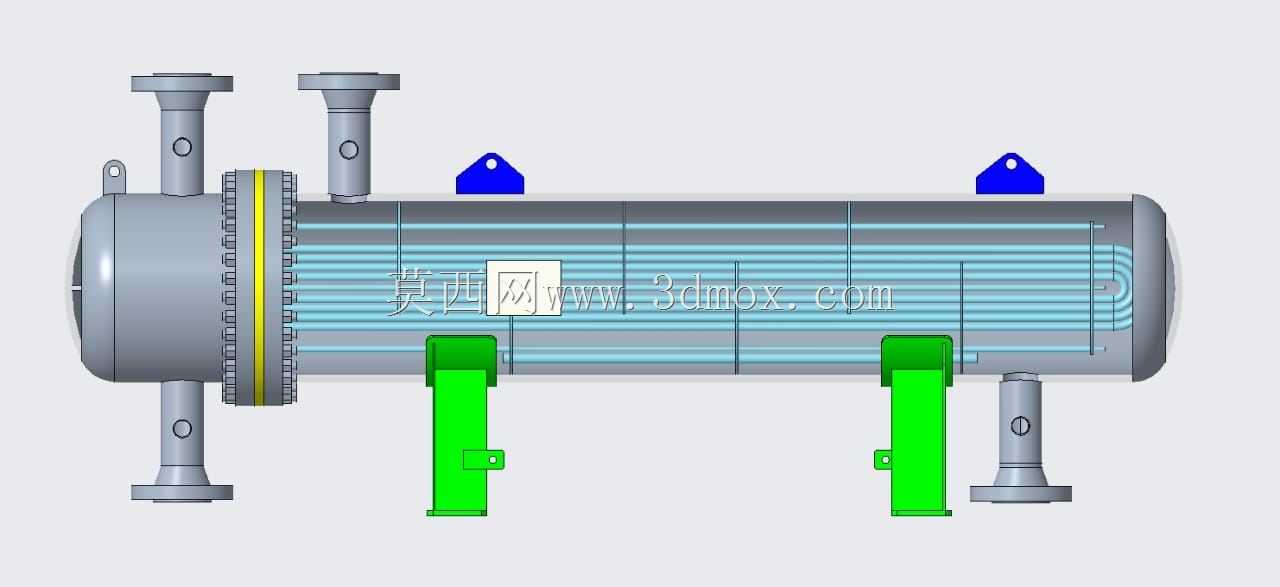

该管壳式换热设备是工业领域应用极为广泛的间壁式传热装置，主要适配化工、石油炼制、电力供热、暖通空调、食品加工等多行业的流体热量交换场景，可实现两种不同温度流体之间的热量传递，既可以完成工艺介质的加热、冷却、冷凝、蒸发等工序要求，也可用于余热回收场景，将生产过程中产生的废热传递至待加热介质，降低生产能耗，提升能源利用效率。设备采用卧式布置结构，整体为圆筒形承压壳体设计，两端配置带法兰连接的封头结构，可实现快速拆装，方便后期对内部管束进行检修、清洗与更换，适配易结垢、含杂质流体的长期使用需求。壳体侧面设置多组不同规格的工艺接管，分别对应壳程与管程的流体进出口，接管端部采用标准法兰连接结构，可直接与现场工业管道对接，无需额外加工转接结构。设备底部配置两组对称的落地式支撑支座，支座采用带安装孔的板式结构，可通过螺栓直接固定在混凝土基础或钢制设备平台上，支座的高度设计预留了底部管道安装与检修操作空间，同时可抵消设备运行过程中因温度变化产生的热胀冷缩位移，避免结构应力损坏。内部管束采用平行排列的传热管结构，管程与壳程相互独立，两种流体分别在管内、管外间隙流动，通过管壁完成热量传递，壳程设置多组折流板结构，可引导壳程流体按照指定路径流动，提升流体湍流程度，大幅强化传热效率，同时折流板可对内部管束起到支撑作用，避免流体长期冲刷导致管束振动变形。设备顶部设置吊耳结构，方便设备运输、安装过程中的吊装作业，壳体与封头之间采用螺栓法兰加密封垫片的连接结构，可保证承压状态下的密封性能，避免流体泄漏。设计过程中充分考虑了不同工况的适配性，整体结构紧凑，传热效率高，承压能力强，可适配高温、高压、腐蚀性流体等多种复杂工况，安装时需保证支座水平度偏差在允许范围内，对接管道需设置独立支撑，避免管道重量直接作用在设备接管上造成结构损坏，设备周边预留足够的检修空间，满足后期封头拆装、管束抽芯的操作需求。
