错流板式换热结构工业应用设计

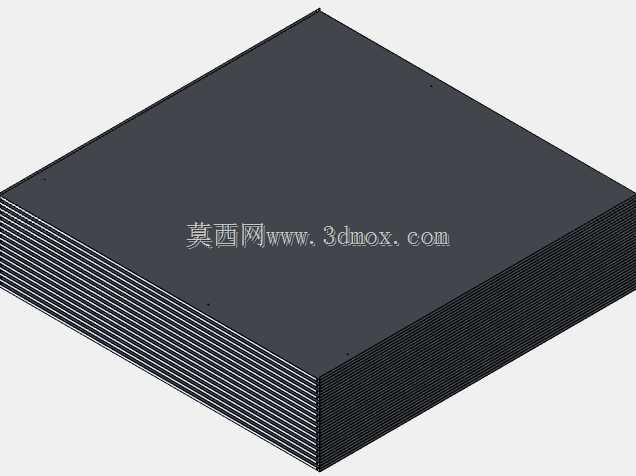

在工业生产的热交换场景中，板式换热结构凭借紧凑的结构与高效的换热效率，一直是间接冷却、热量回收环节的核心选型方向，这款错流板式换热结构，主要面向需要实现两种介质错向流动完成热量传递的工况，常见应用在精密加工设备的冷却回路、小型化工试验线的温度调控单元、电子元器件的间接蒸发冷却系统中，能够在有限的安装空间内完成稳定的热量交换作业，避免待冷却零件因持续积热出现性能衰减、精度失效的问题。从实际用途来看，该结构核心作用是通过板片间形成的独立流道，让冷热两种介质在互不接触的前提下，依托金属板片的高导热性完成热量传递，既可以实现高温介质的快速降温，也能完成低温介质的预热提温，适配需要精准控制介质温度、避免介质交叉污染的作业场景。在功能特性上，这款错流板式结构采用了错向流道的布局设计，相比顺流结构能够获得更高的对数平均温差，提升整体换热效率，板片整体采用薄型金属板材成型，边缘做了密封压边结构，能够在组装后形成独立的密封流道，避免介质出现渗漏串流问题，板片表面平整无多余凸起，既能够降低介质流动的阻力损失，也方便后期拆解清理流道内的积垢，适配长期循环换热的作业需求。从设计思路层面，这款结构在建模阶段优先考虑了安装边界的适配性，整体采用方正的薄型板式轮廓，四个边角预留了安装定位孔位，能够直接嵌入到对应设备的安装框架内，不需要额外设计转接固定结构；流道的布局采用均匀分布的错流走向，能够让介质在板片间均匀分布，避免出现局部流动死区导致换热效率不均，板片的厚度选型兼顾了导热效率与结构强度，既能够保证热量快速穿透板片完成传递，也能够承受常规工况下的介质压力，不会出现板片变形渗漏的问题。在外形尺寸与安装边界上，该结构整体为正方形薄型板状结构，厚度控制在较薄的区间内，整体占用空间小，安装时只需要保证板片两侧的流道接口对应对接管路，预留出少量的管路连接操作空间即可，不需要过大的检修预留区域，非常适合集成在空间紧凑的成套设备内部，作为配套的热交换单元使用，能够在不占用过多设备内部空间的前提下，满足系统的换热冷却需求。
