两级间接直接蒸发冷却M循环换热装置

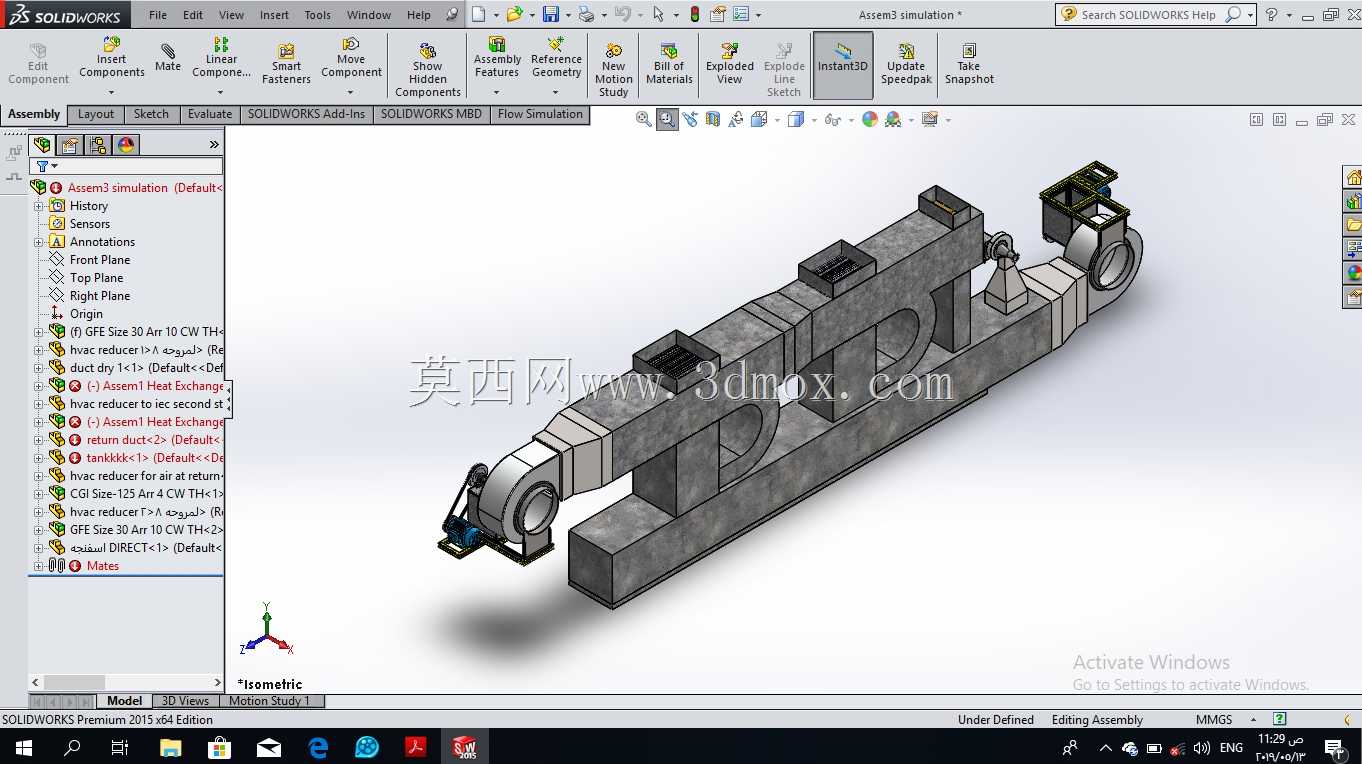

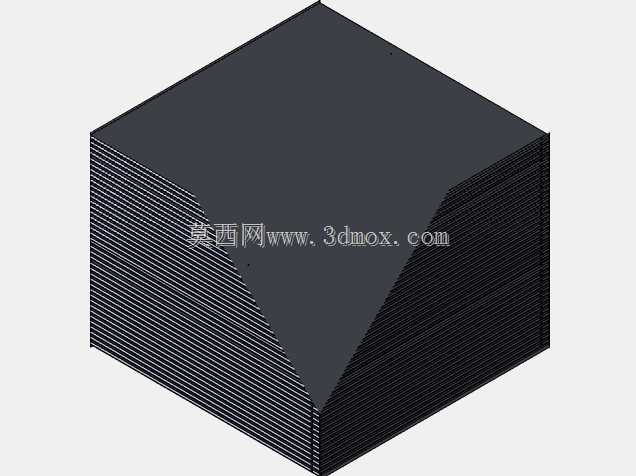

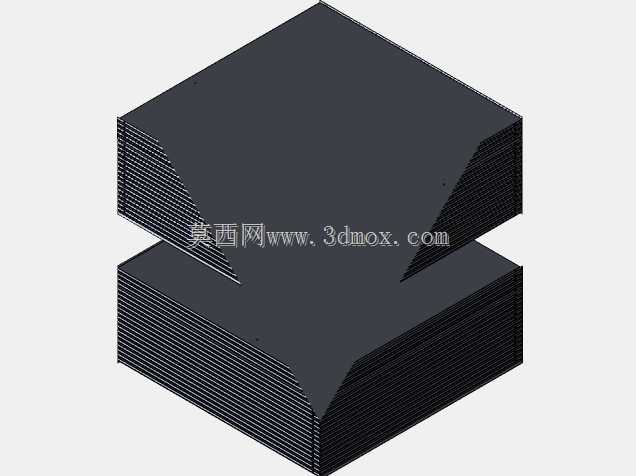

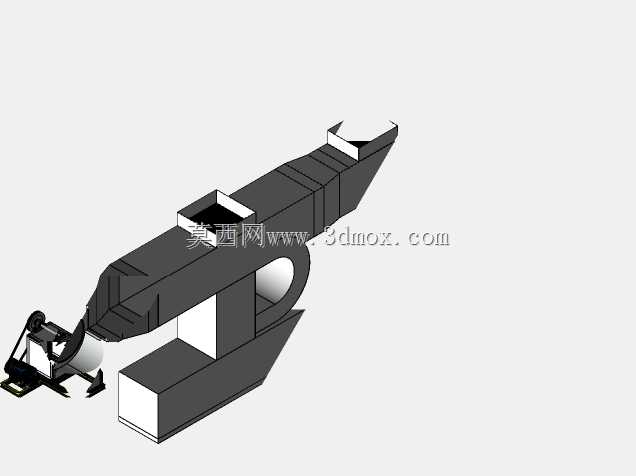

该换热装置主要应用于工业通风空调、工艺冷却送风、数据中心辅助散热、工业厂房岗位降温等场景，可在低能耗前提下实现大温差送风冷却，替代传统压缩式制冷的部分负荷段，大幅降低冷却环节的运行能耗，尤其适配干燥地区的新风冷却需求，也可用于工业生产过程中的工艺气体降温、余热回收环节，实现能量的梯级利用。装置核心采用两级间接蒸发冷却搭配一级直接蒸发冷却的结构，通过回风与新风的M循环流道布置，让回风先在间接换热段与新风进行等湿换热，降低新风干球温度的同时不增加新风含湿量，之后经过两级间接预冷的新风再进入直接蒸发段，与喷淋水膜接触实现绝热加湿降温，最终送出低温低焓的冷却空气，相比传统单级蒸发冷却设备，送风温度更低，冷却效率提升百分之四十以上，同时避免了送风含湿量过高的问题。设计阶段采用模块化流道布局，将间接换热芯体、直接蒸发段、风室接口集成在同一长条形壳体内，两端预留标准圆形法兰接口，可直接对接现有通风管道，无需额外定制变径连接件，壳体采用分段式拼接结构，每段换热芯体都设置独立检修口，日常维护时可单独抽出芯体进行清洁更换，无需拆解整体管路。整体外形为长条形卧式结构，安装时需预留两端风管对接空间，底部设置三个均匀分布的安装支脚，支脚预留螺栓固定孔位，可直接固定在混凝土基础或钢制支架上，安装时需保证设备整体水平度偏差不超过千分之三，避免冷凝水在壳体内部积存。流道设计上采用错流布置的换热芯体，间接段采用高分子换热膜片，既保证热量传递效率又阻隔水汽渗透，直接段填充高比表面积的亲水性填料，保证水膜均匀覆盖同时降低风阻，设备进出口设置均流板，避免气流偏流导致的换热效率下降，整体风阻控制在合理区间，可适配常规中低压离心风机的送风压头，无需额外更换高压风机即可完成系统适配。
