定制小型桌面级CNC数控雕刻加工设备

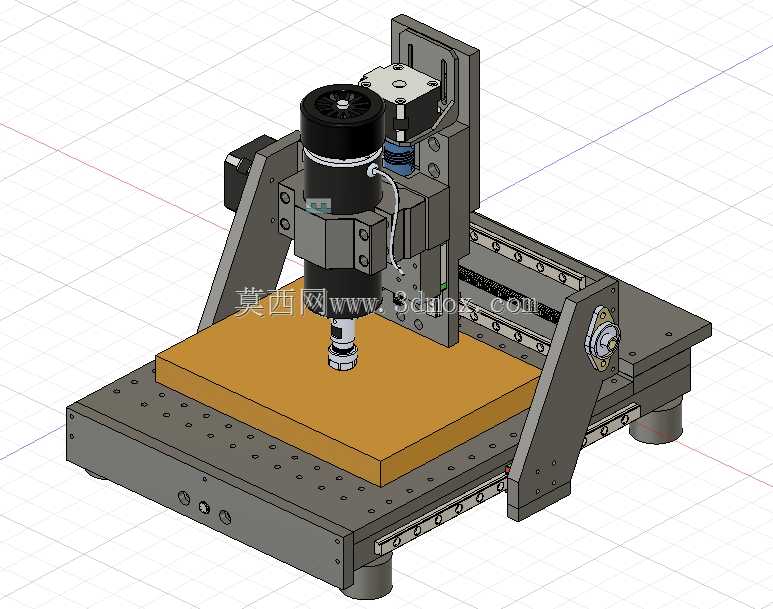

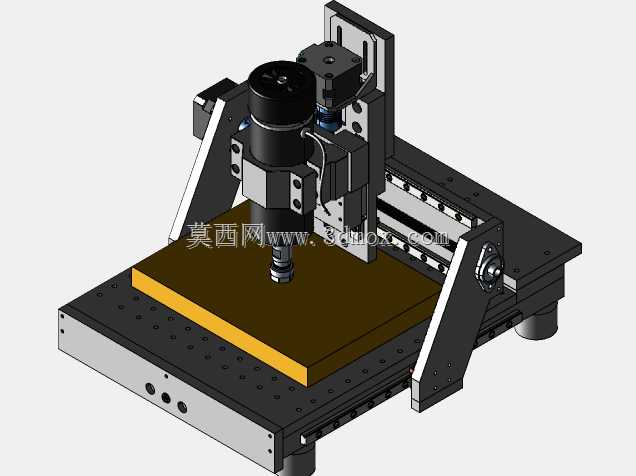

这款定制化小型数控加工设备，主要面向个人创客工作室、小型手板打样场景、院校教学实训场景以及精密小零件加工场景设计，能够在有限的桌面空间内完成软金属、工程塑料、亚克力、木材、复合板材等多种材质的铣削、雕刻、钻孔、切边加工，填补了大型工业机床占地空间大、采购成本高，无法适配小批量个性化加工需求的空白。设备整体采用龙门式动梁结构设计，加工区域布局紧凑，底座采用加厚钢板拼接成型，台面预留密集的标准安装孔位，可灵活搭配不同规格的工装夹具固定待加工工件，龙门两侧设置三角形加强支撑结构，大幅提升Z轴运动过程中的结构刚性，减少高速加工时的结构震颤，保障加工面的平整度与加工精度。核心加工单元搭载适配ER11夹头的主轴电机，最高输出功率可达500W，转速区间覆盖常规雕刻铣削需求，可根据加工材质的硬度、切削量灵活调整转速参数，适配不同直径的铣刀、雕刻刀、钻头等加工刀具；三轴传动均采用精密直线导轨搭配丝杆传动结构，搭配Nema17规格的步进电机作为驱动单元，传动间隙小、运动响应快，可实现精准的走位控制，保障复杂轮廓加工时的尺寸精度。设备的安装边界充分考虑桌面使用场景，整体占地尺寸适配常规工作台面摆放，底部设置可调支撑脚，可根据放置台面的平整度调整设备水平，避免因台面倾斜影响加工精度；电气控制元件集成安装在底座内部空腔，走线规整有序，既减少外部走线占用的空间，也能避免加工过程中切削碎屑、冷却液溅入电气元件造成故障。设计过程中充分兼顾了加工行程与结构刚性的平衡，在控制整体外形尺寸的前提下，尽可能拓展有效加工行程，可满足绝大多数小型零件、创意手板、工艺雕刻件的加工需求，设备各运动轴均设置有限位防护结构，避免运动超程造成的设备损坏，同时预留了主轴冷却、吸尘接口的安装位置，用户可根据自身加工需求搭配对应的辅助配件，拓展设备的加工适配范围。
