磨床配套手动可调顶尖尾座结构设计

这款手动顶尖尾座是外圆磨床、工具磨床及小型精密车床的核心配套装夹部件，主要用于轴类、盘套类回转零件的加工装夹场景，在工件装夹环节与主轴端顶尖配合，对工件另一端提供稳定的轴向顶紧支撑，抵消切削过程中工件受到的径向切削力与轴向窜动趋势，保障长轴类零件加工时的回转同轴度，避免加工过程中工件出现甩动、振纹等质量问题。

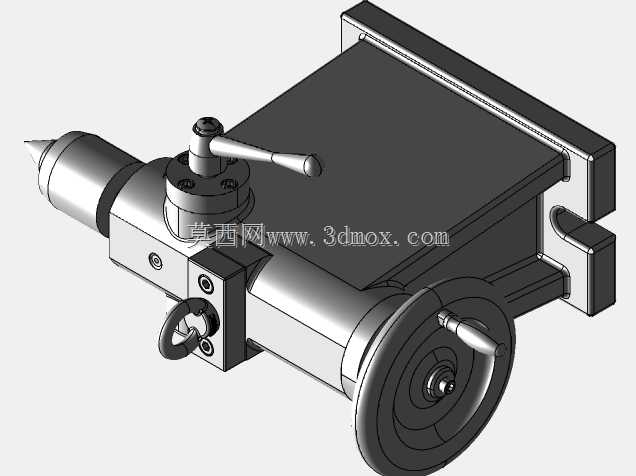

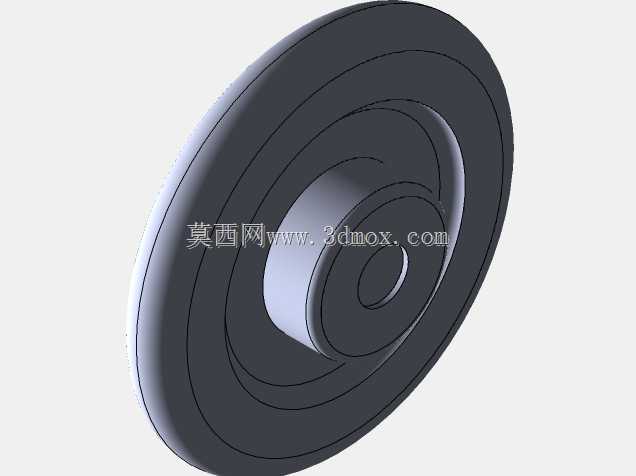

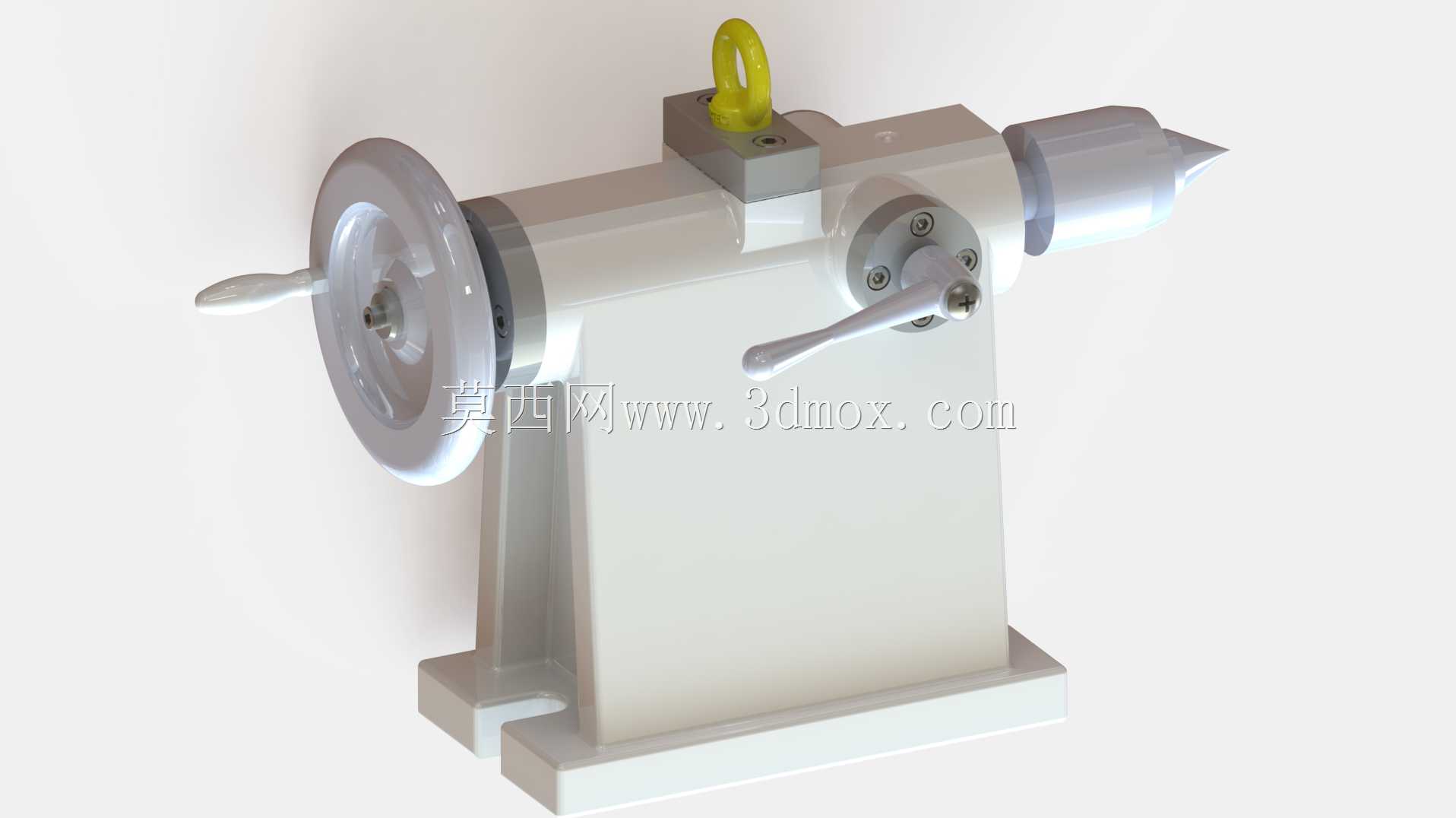

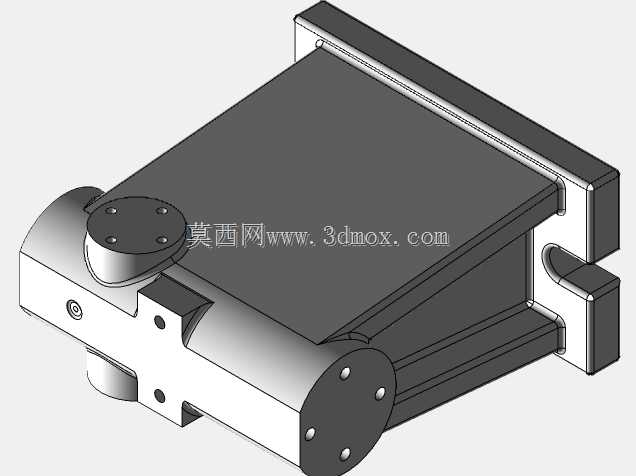

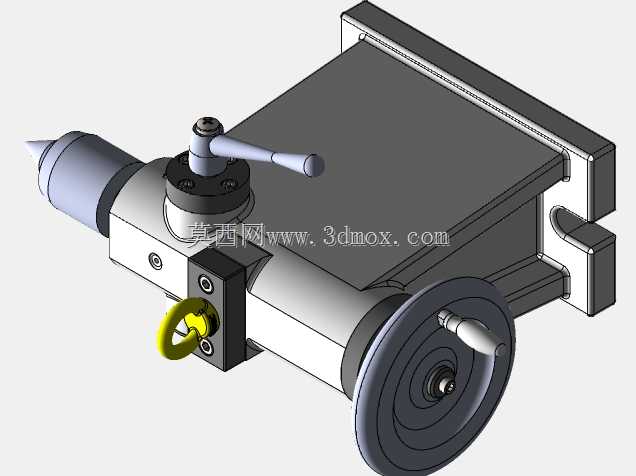

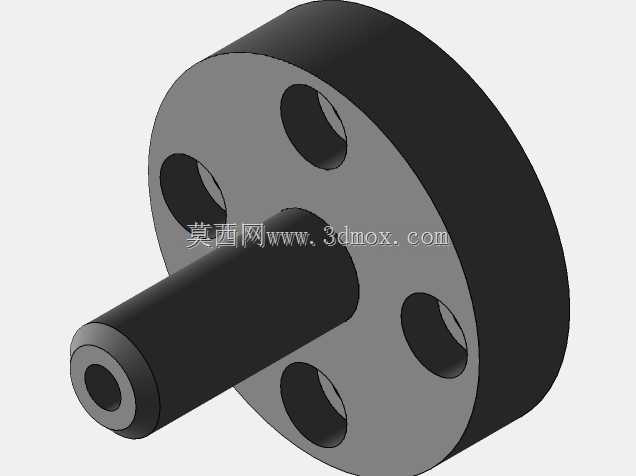

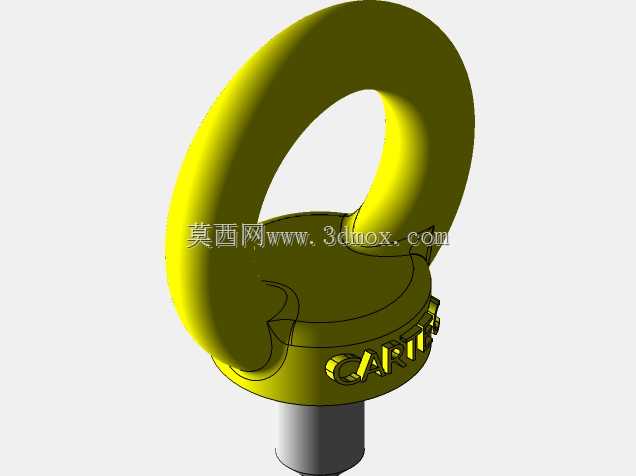

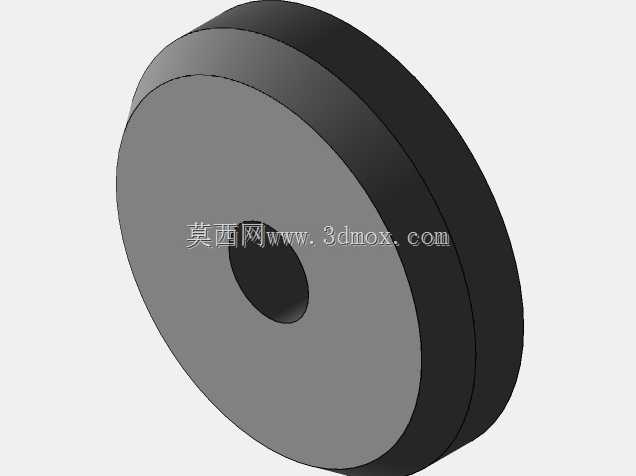

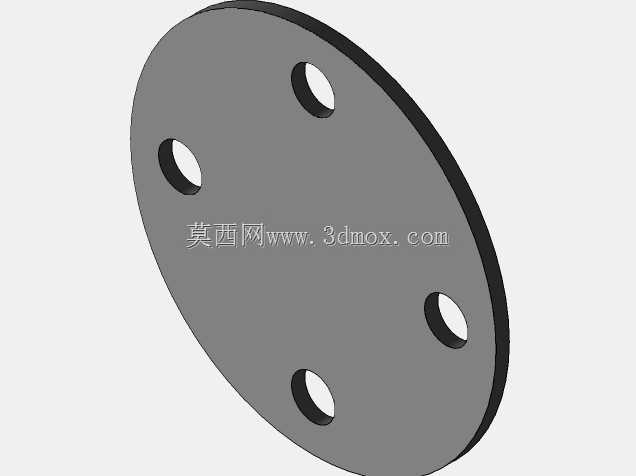

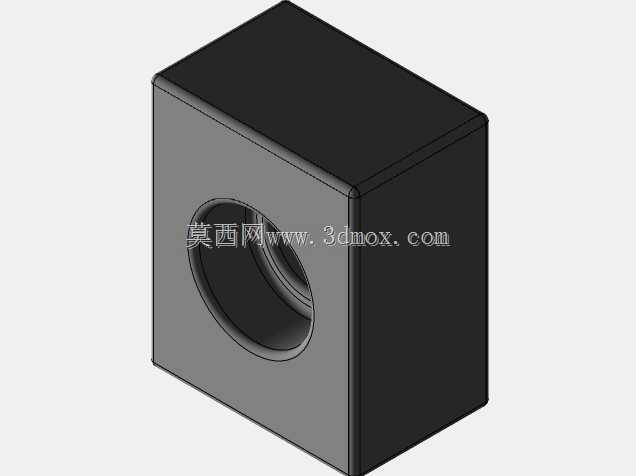

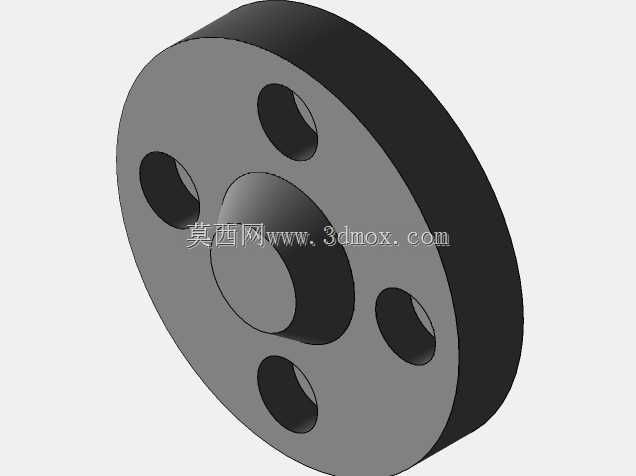

从功能特性来看，该尾座采用手轮驱动的丝杠进给结构，操作人员转动侧方大手轮即可带动套筒沿轴向平稳移动，实现顶尖的进退调节，55mm的行程范围可适配不同长度规格的工件装夹需求，无需频繁调整尾座在工作台的安装位置即可完成一定尺寸区间内的工件装夹切换。套筒侧方设置有独立的锁紧手柄，当顶尖顶紧工件达到合适预紧力后，扳动锁紧手柄即可将套筒位置完全锁死，避免加工过程中套筒受轴向反作用力出现回缩移位，保障装夹刚性。尾座顶部设置有吊环结构，方便设备吊装移位与安装对位，底部采用带安装槽的铸铁基座，可通过T型螺栓与机床工作台的T型槽配合固定，安装时可沿工作台导轨方向滑动调整整体位置，适配不同长度工件的装夹跨度。

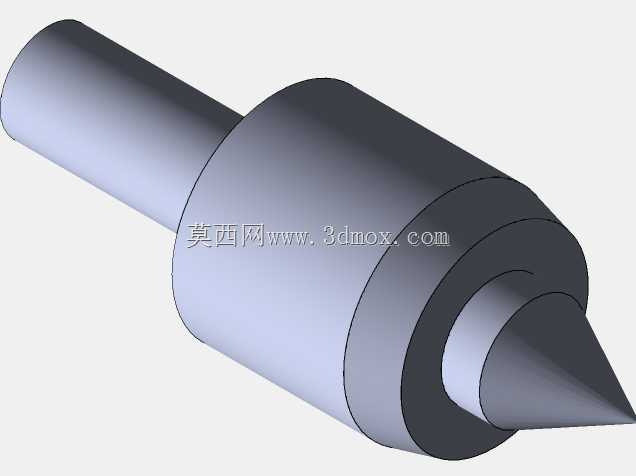

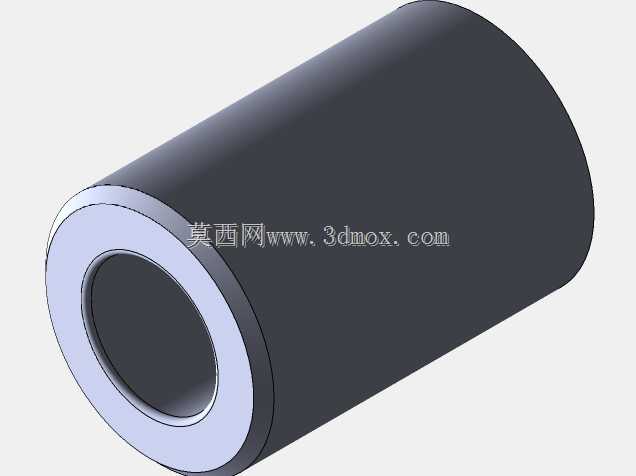

设计层面上，该尾座主体采用高刚性铸铁一体式铸造结构，壁厚经过受力优化，可承受磨削加工时的持续切削振动，内部套筒采用淬火磨削加工，与主体孔位配合间隙控制在极小范围内，保障顶尖进给的直线度与重复定位精度。顶尖采用标准莫氏锥度安装接口，可根据加工工件的端面中心孔规格快速更换不同类型的顶尖，适配普通钢件、硬质合金工件等不同材质的装夹需求。210mm的中心高度可与对应规格的机床主轴中心高完全匹配，安装时无需额外加装垫高块即可保证装夹同轴度，29.4kg的整体重量既保障了自身的结构刚性，又不会过于笨重导致安装调整困难。在实际生产场景中，该尾座不仅可用于常规金属切削加工的工件装夹，也可适配精密检测工位的工件回转支撑，为工件提供稳定的回转基准，保障检测数据的准确性。
