车床用多规格夹头指示器固定支座

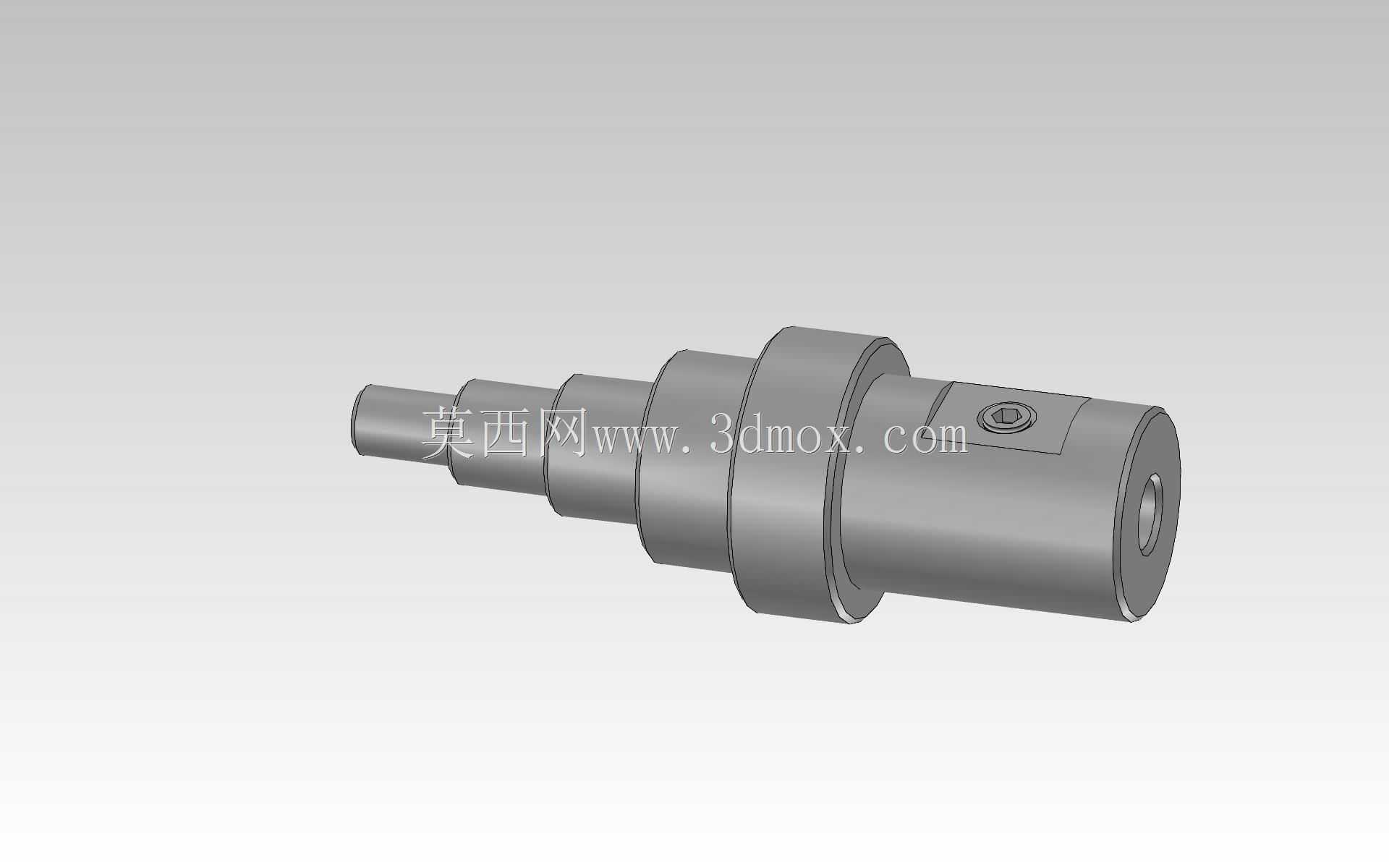

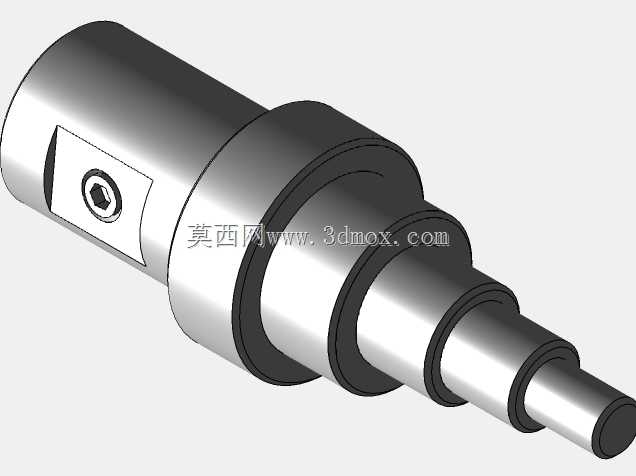

在普通车床与数控车床的日常加工作业中，工件装夹后的同轴度校准、加工过程中的尺寸精度监测、刀具进给位置的复核都需要依托指示器完成测量，而指示器的安装固定稳定性直接决定了测量数据的可靠性，这款固定支座正是为解决车床夹头端指示器安装适配问题设计的专用工装配件。该支座主要应用于车床主轴端的夹头部位，可适配四种不同规格的车床夹头，对应适配的夹头直径规格覆盖0.25、0.375、0.50、0.75四个常用尺寸段，能够在不同装夹需求的加工场景下快速完成指示器的装夹固定，无需额外制作过渡连接件，大幅缩减校准作业的准备时间。从功能特性来看，这款支座采用阶梯轴式的主体结构，不同直径的轴段分别对应不同规格的夹头内孔，安装时可直接将对应直径的轴段插入夹头锁紧，依靠夹头自身的夹紧力实现支座的固定，无需额外设置螺栓压紧结构，装拆过程便捷高效；支座末端设置有标准的指示器安装孔位，配套锁紧螺钉可将百分表、千分表等常用指示器牢牢固定，避免加工过程中因机床振动导致指示器移位，保证测量数据的连续稳定。设计过程中充分考虑了现场使用的实际需求，整体结构采用一体化阶梯轴设计，各轴段之间设置过渡圆角避免应力集中，提升支座的整体结构强度，能够承受日常装拆与加工振动带来的载荷；安装端的轴段尺寸严格匹配对应夹头的内孔公差范围，保证插入后无明显旷量，避免安装间隙带来的测量误差；末端的安装孔采用通用标准尺寸，可适配市面上绝大多数常用型号的杠杆百分表、机械百分表，无需对指示器进行额外改造即可直接使用。从安装边界来看，该支座整体为同轴阶梯轴结构，最大外圆直径适配最大规格夹头的内孔尺寸，装入夹头后支座整体沿主轴轴向延伸，不会与卡盘、刀架等周边部件产生运动干涉，安装后指示器的测头可灵活调整位置，能够对准工件外圆、端面等不同测量位置，满足外圆跳动检测、端面跳动校准、工件找正等多种常规测量作业的需求，结构紧凑实用，完全适配车间现场车床加工的日常校准、检测作业场景。
