多接口集成式异形机械连接基座结构

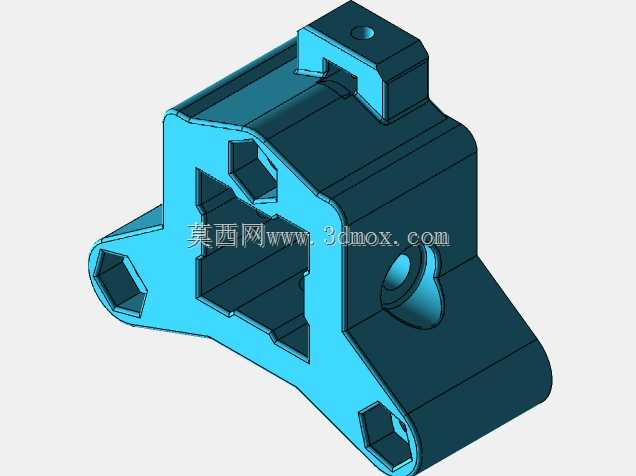

该异形连接基座是工业装配场景中常用的集成式承力连接构件，主要应用于自动化生产线工位、小型专用设备机架、模块化工装夹具的节点衔接位置，可同时实现多方向的部件对接、载荷传递与位置定位功能，替代传统多零件拼接的连接方案，减少装配环节的零件数量，提升连接节点的整体刚性与装配精度。从功能特性来看，该构件采用一体化中空结构设计，在保证整体结构强度的前提下大幅降低自身重量，避免给配套设备带来额外的载荷负担；构件不同立面分别设置了内六角型嵌装接口、带定位凸台的圆柱安装孔、顶部挂接式卡扣槽以及侧边弧形定位槽，可分别适配不同规格的型材杆件、销轴类紧固件、卡扣式快装部件以及定位销组件，能够同时满足三个垂直方向的部件连接需求，无需额外加装转接件即可完成多部件的交汇固定。在设计思路上，该构件优先考虑装配兼容性与受力合理性，整体轮廓采用不规则异形布局，根据不同方向的受力大小调整对应位置的壁厚，主承力侧的壁厚较非安装侧提升近40%，同时在中空腔体内部设置了交错的加强筋结构，筋板走向与主要受力方向保持一致，可有效分散连接部位承受的径向与轴向载荷，避免长期受载出现结构变形；各个安装接口的边缘均做了倒角过渡处理，既可以去除加工毛刺避免装配时划伤操作人员，也能引导配套零件快速对位，提升现场装配效率。从安装边界来看，该构件整体属于小型紧凑类连接部件，最大外轮廓尺寸适配常规50系工业型材的安装间距，底部的弧形安装面可贴合圆柱型机架杆件的外表面实现抱接式固定，顶部的挂接槽可卡入厚度2mm的设备钣金挂边，各个接口的位置公差控制在0.1mm以内，可保证对接部件安装后无明显旷量，满足中低速运行设备的连接精度要求；构件的安装固定可通过内六角螺栓穿过对应孔位锁紧，也可通过卡扣结构实现无工具快装，适配不同场景的装配维护需求，在小型自动化设备、实验室专用装置、模块化输送线的节点搭建中都能发挥稳定的连接作用。
