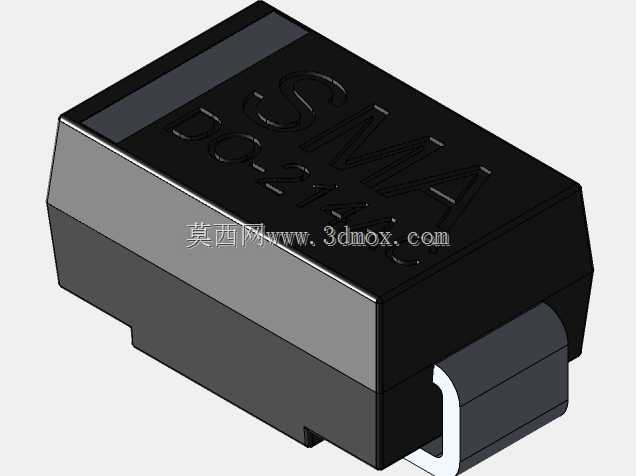

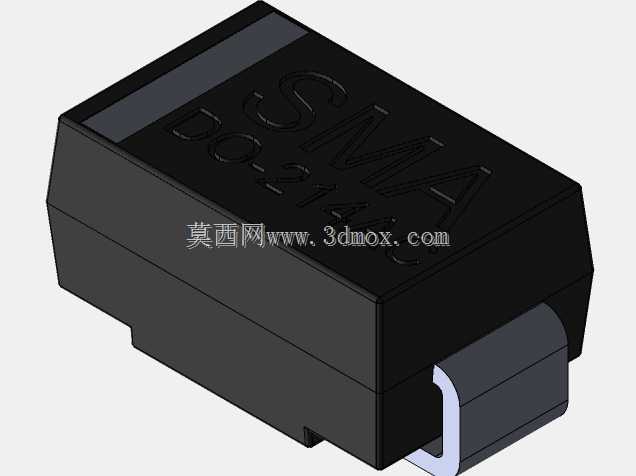

SMA封装DO-214AC贴片电子元器件结构

这款SMA（DO-214AC）封装结构是表面贴装类半导体分立器件的标准承载结构，广泛应用在消费电子、工业控制、汽车电子、通信设备等各类电路板的表层贴装场景中，主要用来承载瞬态抑制二极管、整流二极管、快恢复二极管等小功率半导体芯片，为芯片提供机械防护、电气连接与散热通路，是板级电路过流、过压防护与整流回路中极为常见的无源元件封装形态。在实际电路应用中，这类封装元件无需在印制板上开设通孔，可直接通过回流焊工艺贴装在PCB表层焊盘上，相比传统通孔插装元件，能大幅压缩板件占用空间，提升组装密度，适配当下电子产品轻薄化、小型化的设计趋势，在电源输入端口、信号接口防护、次级整流回路等位置都能见到该封装元件的身影。从功能特性来看，该封装采用黑色耐高温环氧塑封主体，具备优秀的绝缘性能与耐焊接热能力，能够承受回流焊过程中的短时高温冲击，避免内部芯片受损；两侧伸出的鸥翼型金属引脚具备良好的共面性，焊接时能与焊盘充分浸润，形成可靠的焊点连接，同时金属引脚可将芯片工作时产生的热量部分传导至PCB焊盘，辅助实现器件散热，保证器件在额定工作参数下长期稳定运行。在设计思路上，这款结构严格遵循DO-214AC封装的行业通用尺寸规范，塑封主体的棱角做了微小的倒角处理，避免生产转运过程中边缘崩缺；顶面模压的标识区域预留了清晰的字符成型结构，可清晰标注器件型号、极性方向，方便生产组装时的视觉识别与极性校验，防止贴装反向导致电路功能失效；引脚的弯折弧度经过反复优化，既保证了引脚与塑封主体的结合强度，避免引脚受外力脱落，又能在焊接热胀冷缩过程中释放部分应力，降低焊点开裂的风险。从外形尺寸与安装边界来看，该封装整体长度、宽度与厚度均符合行业通用标准，塑封主体底部与PCB板面预留了微小的间隙，既可以避免焊接时助焊剂残留堆积在主体下方，又能保证清洗工序中助焊剂能够充分流出；两侧引脚的外伸长度、引脚间距完全匹配标准SMA封装焊盘设计，工程师在进行PCB Layout时可直接调用标准封装库，无需单独定制焊盘尺寸，贴装时可适配通用SMT贴片机的吸嘴参数，能够直接纳入高速贴装产线进行批量生产，无需调整设备的供料与识别参数，可有效提升批量组装的生产效率，降低生产环节的适配成本。
