机翼终端支撑连接底座结构设计

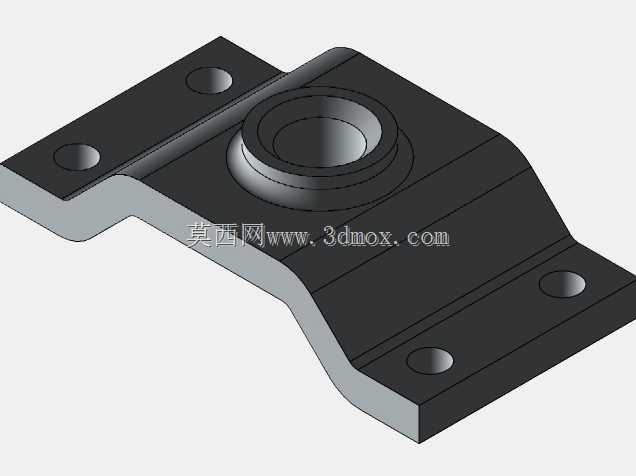

该支撑底座作为航空飞行器机翼终端的核心连接承力构件，主要应用于小型固定翼无人机、轻型通航飞机的机翼末端装配场景，承担机翼终端与外部挂载组件、翼端传感设备之间的连接固定作用，同时传递翼端气动载荷与结构振动，是保障机翼终端结构稳定性的关键受力部件。在实际飞行工况中，该底座需要承受飞行过程中的气动升力分力、气流扰动带来的交变振动载荷，以及挂载设备的静态重力，因此结构设计上优先保障承力可靠性与安装便捷性。从功能特性来看，底座中部设置的带台阶凸台轴孔为核心装配位，用于对接翼端的转动销轴或挂载连接轴，台阶结构可实现轴向限位，避免连接轴出现轴向窜动，凸台的加厚设计能够提升轴孔区域的结构强度，分散轴部传递的集中载荷，防止长期受载出现孔位变形。底座的安装板采用弯折异形结构，完全贴合机翼蒙皮的曲面弧度，保证安装后与机翼表面完全贴合，避免出现装配间隙带来的应力集中问题。底板上分布的四个沉头安装孔，可通过沉头螺栓将底座完全固定在机翼内部的支撑梁上，沉头设计能够保证螺栓安装后表面平整，不会突出底座表面影响外部气动外形，减少飞行过程中的额外气动阻力。设计过程中，首先根据机翼终端的安装空间边界确定底座的整体轮廓尺寸，整体采用一体化铣削成型的结构思路，减少拼接结构带来的应力薄弱点，弯折区域采用大圆角过渡，避免直角弯折带来的应力集中问题，提升结构的抗疲劳性能，能够长期承受交变振动载荷而不出现结构裂纹。安装孔的位置完全匹配机翼内部支撑梁的预设安装点位，无需对机翼原有结构进行二次加工即可完成装配，降低现场装配的难度与工作量。轴孔的内径尺寸与对接销轴采用间隙配合设计，既保证装配过程的顺畅性，又能控制配合间隙在合理范围内，避免连接后出现过大旷量影响结构稳定性。底座整体厚度根据承载需求做差异化设计，轴孔区域厚度最大以保障承力强度，安装翼板区域在保证结构刚度的前提下适当减薄，尽可能降低构件自身重量，符合航空结构件轻量化的设计要求，在满足结构强度的前提下减少不必要的材料冗余，降低整体结构重量对飞行器载荷能力的影响。
