带周向散热孔的双法兰连接回转接头

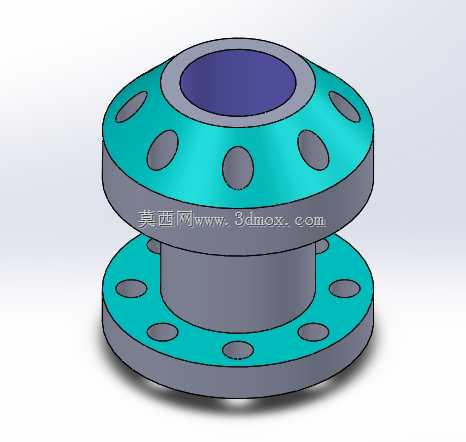

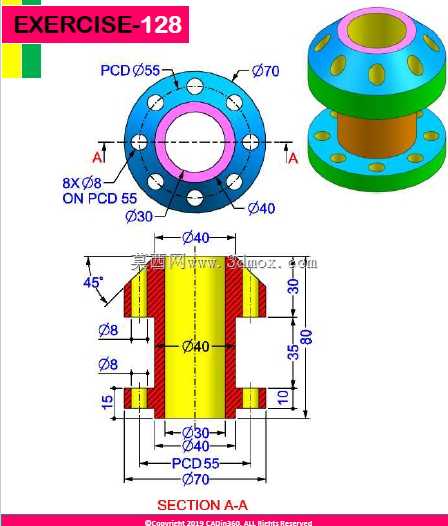

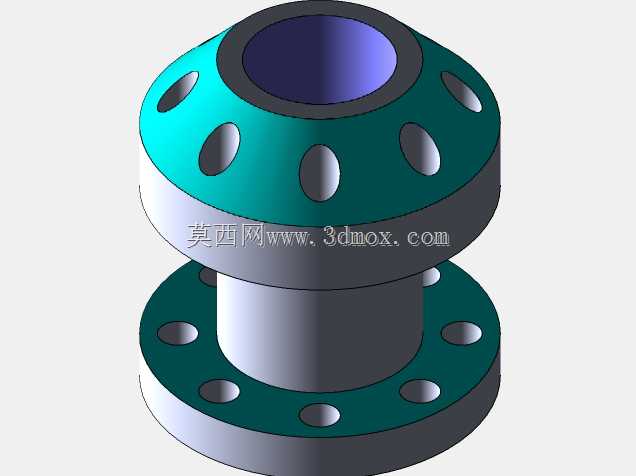

该零件是应用于流体管路系统中的回转连接构件，主要适配需要相对转动的管路对接场景，常见于液压工作站、冷却循环管路、气动传输系统中，能够在两侧管路保持固定安装状态的前提下，实现中间段的周向转动，避免管路因反复扭转出现应力疲劳、密封破损、介质泄漏等问题，保障管路系统在动态运行过程中的连通稳定性。从功能特性来看，零件上下两端均设置带均匀安装孔的法兰盘结构，下端法兰盘直径更大，沿圆周方向均匀分布8个圆形安装通孔，用于和下方固定管路端的法兰座通过螺栓实现刚性锁紧，安装时可通过匹配螺栓规格确定安装孔的公差范围，保证对接时的同轴度要求；上端为圆弧过渡的鼓形结构，沿鼓形外圆周均匀分布8个椭圆形通孔，这些孔既可以作为介质流通的旁通出口，也能够在零件高速转动过程中带动周边空气流动，带走转动摩擦产生的热量，降低密封件的工作温度，延长整体使用寿命。中间段为等直径的圆柱连通腔，是介质流通的核心通道，内孔表面设计为光滑圆柱面，可适配密封圈安装，保证转动过程中的动密封效果，避免介质从转动配合间隙渗漏。从设计思路来看，该零件整体采用旋转特征作为主体建模逻辑，以中心轴线为旋转基准，先绘制半侧的轮廓截面，通过360度旋转生成主体基体，之后分别在上下法兰和上端鼓形结构上切除出均匀分布的安装孔与旁通孔，所有孔位均采用圆周阵列方式生成，保证各孔位的角度公差一致，避免安装时出现孔位错位的问题。外形尺寸方面，下端法兰为整个零件的最大外圆边界，安装时需要预留出对应螺栓拆装的操作空间，上端鼓形结构的外圆直径小于下端法兰，整体轴向高度以中间圆柱段的长度为核心，可根据实际管路的安装间距调整对应尺寸，安装时需要保证两端法兰的对接面平面度符合密封要求，配合密封垫片实现静态端面的密封，中间转动配合面根据输送介质的特性选择适配的密封件，输送液压油时选用丁腈橡胶密封圈，输送水基冷却介质时选用聚氨酯密封件，输送腐蚀性介质时可更换氟橡胶材质密封件，适配不同工况的使用需求。该零件在实际使用中，能够有效解决管路相对转动带来的连接问题，相比传统的硬管对接结构，可承受更高的转动频次与工作压力，降低管路系统的维护频次。
