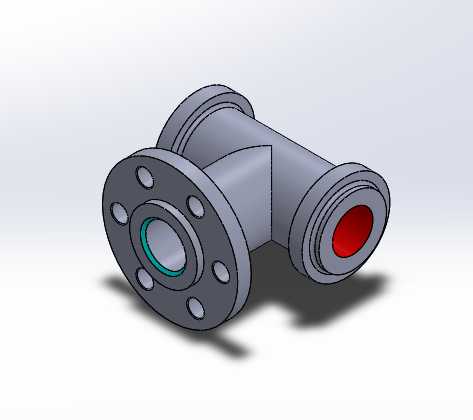

法兰连接式三通T形管路接头结构

这类T形三通管路接头，在工业流体输送系统中承担着管路分流、合流的核心作用，常见于化工介质输送管网、市政给排水管线、液压动力回路、暖通空调循环水系统等场景，可实现单路输入双路输出、或是双路输入单路汇流的介质流向切换，适配水、液压油、低压气体、弱腐蚀性化工介质等多种常规流体的输送需求。从结构设计来看，该接头采用一体成型的等径三通主体结构，三个连接端中一端采用带螺栓孔的法兰连接结构，另外两端采用适配卡套或快接的凸缘式连接结构，法兰端的端面预留有密封槽位，可嵌入橡胶或金属密封垫片，通过螺栓紧固实现端面静密封，避免介质输送过程中出现渗漏问题。设计阶段首先要考虑管路的通径匹配，三个接口的通流内径保持一致，避免介质流经接头时出现通流截面突变造成的局部压损过大，同时法兰端的螺栓孔采用圆周均布设计，孔位尺寸匹配对应压力等级的国标法兰参数，安装时可直接与同规格的管路法兰对接，无需额外加工转接件。另外两个凸缘端的外径尺寸、卡槽宽度均适配常规的管路快接接头，可实现现场快速装配，减少管路安装的工时消耗。接头主体的壁厚设计充分考虑了额定工作压力下的强度需求，拐角位置做了圆弧过渡处理，避免直角结构造成的应力集中，长期承受管路压力波动时不会出现拐角开裂的问题。安装边界方面，法兰端的螺栓孔分布圆直径决定了安装时需要预留的螺栓操作空间，凸缘端的轴向长度要匹配快接接头的锁紧行程，布置管路时需要在接头三个方向预留足够的装配操作空间，避免与周边管线、支架产生干涉。建模过程中需要重点关注法兰密封槽的尺寸精度、螺栓孔的位置度，以及三个接口的同轴度、垂直度公差，确保加工完成后可直接与标准管路配件适配，无需二次修配。这类接头在实际管路系统中，通常会搭配管路支架固定在接头附近的管路上，避免接头位置承受过大的管路重量造成密封面错位，同时法兰连接端的螺栓紧固需要采用对角交替拧紧的方式，保证密封面受力均匀，提升密封可靠性。
