带衬套圆弧槽导向滑轮结构设计

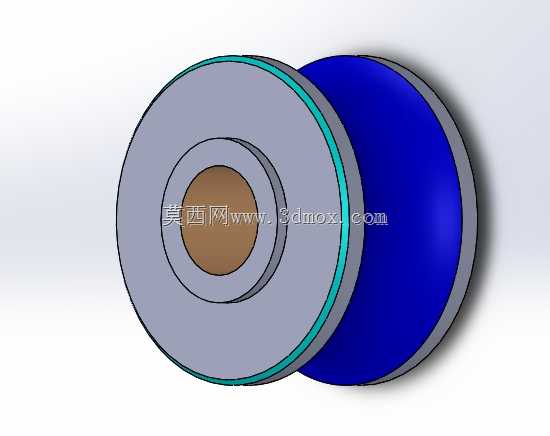

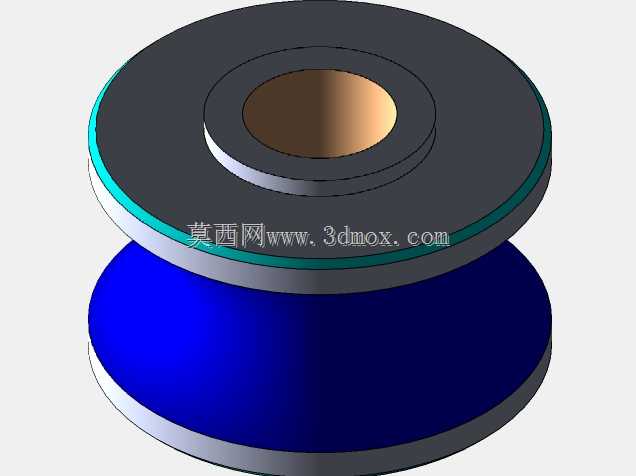

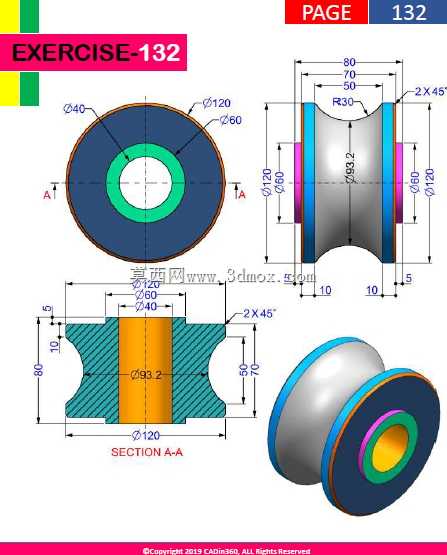

该零件为工业场景中常用的圆弧槽导向滑轮，主要应用于各类起重牵引设备、线缆输送机构、自动化生产线物料传送系统中，承担绳索、线缆、细钢丝拉索的导向与承托功能，可在设备运行过程中改变牵引索的走向，约束索体的横向窜动，降低索体移动过程中的摩擦损耗，保障牵引传动过程的稳定性。从功能特性来看，该滑轮采用双法兰限位结构，上下端的圆盘法兰可对嵌入槽内的索体形成双侧防护，避免索体在受力偏移时从轮槽内脱出；中部内凹的圆弧轮槽经过曲面优化，槽面弧度匹配常规圆截面拉索的外形，可让索体与轮槽形成更大面积的贴合接触，减少局部应力集中，延长索体与滑轮的使用寿命；中心位置镶嵌有铜质衬套，衬套内孔为安装基准面，可直接与固定心轴配合，衬套材质具备自润滑特性，可降低滑轮转动时与心轴之间的摩擦阻力，无需额外加装复杂的密封轴承即可实现顺畅转动，适配低速、中等载荷的传动工况。在设计思路上，该零件采用典型的旋转特征建模逻辑，以过中心轴线的纵向截面为草绘基准，将各段轮廓线绘制完成后通过绕中心轴回转生成整体实体，设计过程中重点考量了轮槽的圆弧半径与适配索径的匹配关系，法兰外径与轮槽底径的差值预留了足够的索体防脱余量，中心衬套的壁厚经过强度校核，可承受额定载荷下的径向挤压力，同时衬套与滑轮基体的配合段设计有定位台阶，可避免衬套在轮体内发生轴向窜动。从安装边界来看，该滑轮的轴向总厚度由上下法兰间距、轮槽段高度、衬套突出段长度共同决定，安装时需保证心轴的直径与衬套内孔尺寸匹配，心轴两端的固定支架间距需略大于滑轮的总轴向厚度，预留0.5-1mm的轴向窜动间隙，避免滑轮转动时与支架发生摩擦卡滞；滑轮的最大外径为上下法兰的外圆直径，安装时需确认周边结构与法兰外圆的安全距离，避免转动过程中发生干涉；轮槽的圆弧半径适配直径在对应区间内的钢丝绳、尼龙拉索等传动件，使用时需确保索体直径与轮槽弧度匹配，不可用大直径索体强行卡入轮槽，也不可用过小直径索体导致槽面接触应力过大。该滑轮结构简洁，加工难度低，仅需通过车床回转加工即可完成大部分工序，衬套可采用标准铜棒料加工后压装进入轮体中心孔，适合批量生产，广泛适配各类中小型牵引、导向类传动场景，在轻小型起重设备、门窗传动机构、健身器材拉索系统、农业机械牵引结构中都有较高的应用价值。
