带安装法兰结构的SF1211线缆连接器

这款SF1211连接器主要应用于工业电气布线、户外机电设备、传感器信号传输、低压供电线路接驳等场景，是实现线缆与设备端稳固连接、防护线缆接驳处免受外力拉扯与环境侵蚀的核心连接部件，在工业自动化控制柜、户外照明设备、工程机械车载电气系统、通讯基站布线等场景中都能见到这类结构连接器的身影，它能够在存在一定振动、粉尘、溅水的工况下维持稳定的电气导通性能，避免线路接驳处出现松脱、接触不良、短路等常见线路故障。

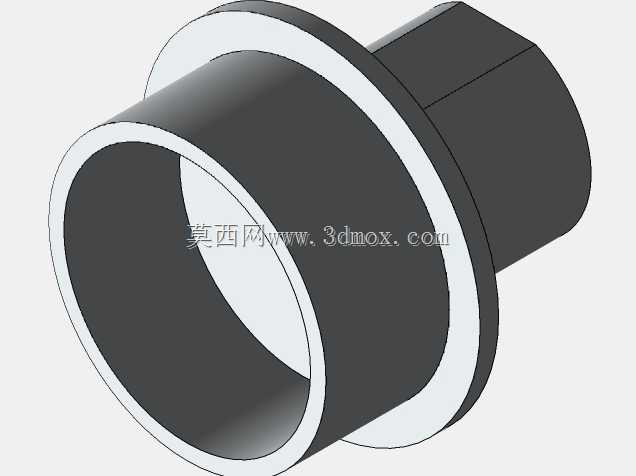

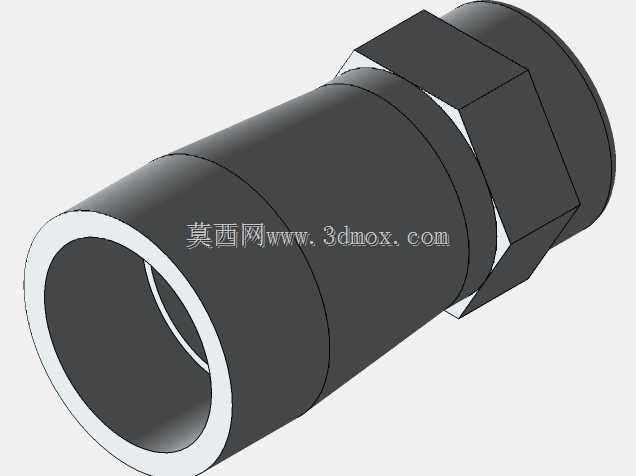

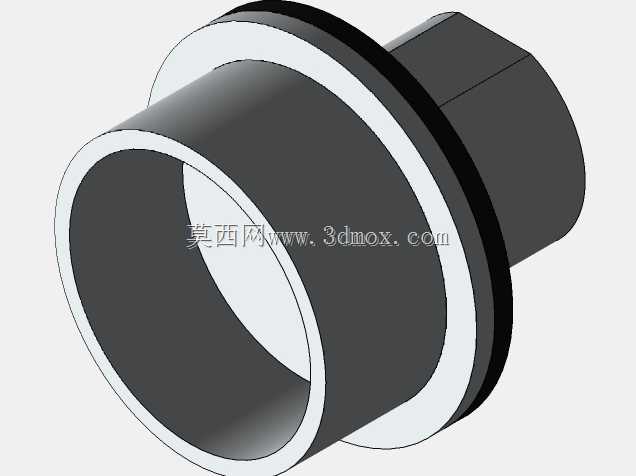

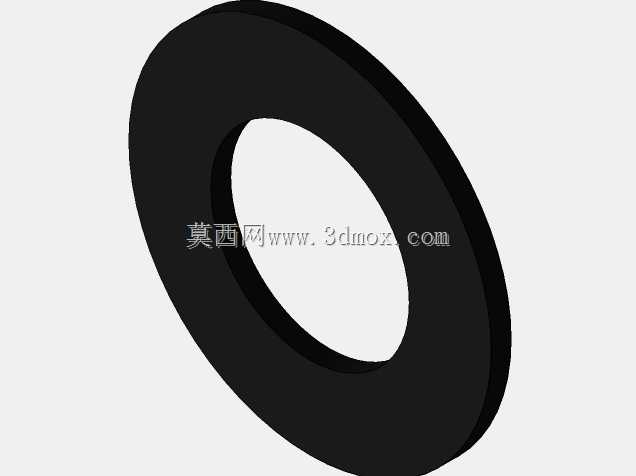

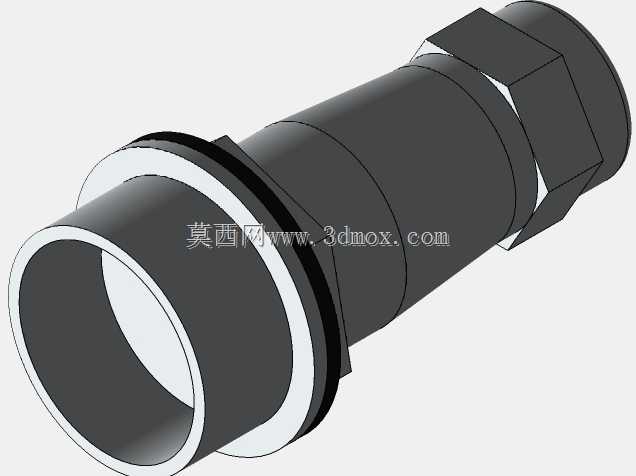

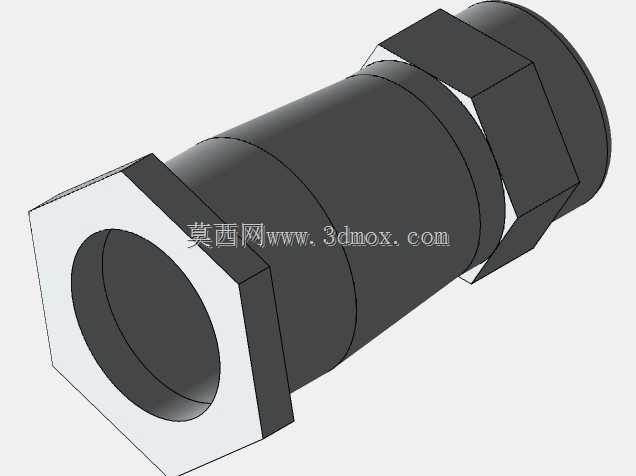

从功能特性来看，这款连接器采用直式贯通结构，一端为内孔插合端，用于和设备端的对应公头或母座完成精准对接，另一端为线缆锁紧端，通过尾部的六角锁紧结构可以压紧穿入的线缆外护套，既可以固定线缆避免拉扯导致内部芯线脱焊，也能填充线缆与接头壳体之间的缝隙，实现基础的防尘防溅密封效果。中部的法兰盘结构是这款连接器的核心安装结构，法兰盘两侧带有定位止口，安装时可以将接头穿过设备面板的预制开孔，通过法兰盘贴合面板表面，配合配套的锁紧螺母从面板另一侧拧紧，就能将接头牢牢固定在设备面板上，不会因为线缆的拖拽、晃动出现接头移位的问题，法兰盘与壳体之间的环形密封槽可以加装密封圈，进一步提升面板安装处的密封等级。

在设计思路上，这款连接器优先考虑了现场安装的便捷性与长期使用的可靠性，整体壳体采用等径渐变的柱形结构，没有多余的突兀凸起，既可以减少安装时的空间占用，也能避免应力集中导致的壳体开裂。外表面的六角结构完全适配标准扳手的夹持尺寸，现场施工时不需要专用工具，用普通活动扳手或者开口扳手就能完成锁紧操作，大幅降低现场安装的操作难度。内部的导通腔体预留了足够的芯线焊接空间，可以适配对应线径的多芯线缆，施工人员可以根据实际需求完成芯线压接或者焊接后再完成尾部锁紧，不需要对原有接头结构做额外裁切修改。

从安装边界来看，这款连接器的整体外径沿轴向逐步变化，法兰盘是整个接头的最大外径位置，在设备面板开孔时只需要匹配接头穿入端的外径尺寸，预留足够的法兰贴合平面即可，不需要在面板后侧预留过大的操作空间，尾部的六角锁紧结构距离法兰盘的长度经过优化，即使在薄壁机柜或者薄型设备外壳上安装，也能保证锁紧螺母有足够的啮合螺纹长度，不会出现锁不紧的问题。接头整体轴向长度控制合理，既可以保证内部芯线有足够的弯折余量，也不会因为接头过长导致设备内部布线空间被过度占用，适配大部分工业设备的面板安装空间要求。
