内燃机活塞曲柄连杆组合结构

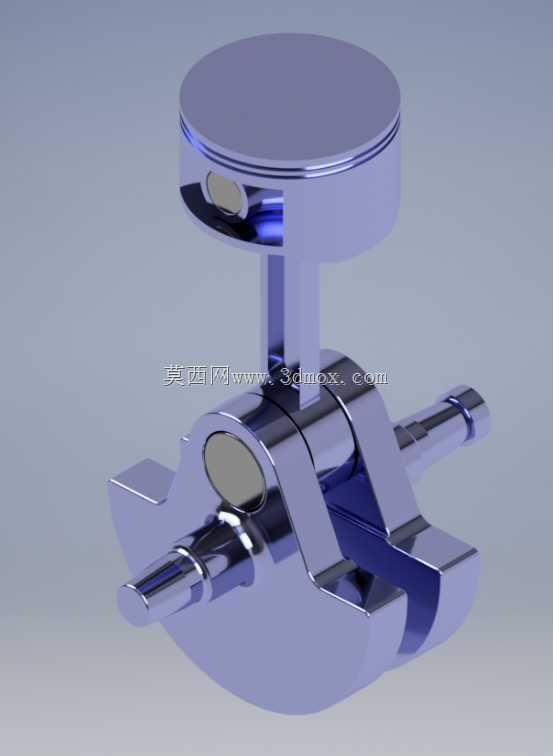

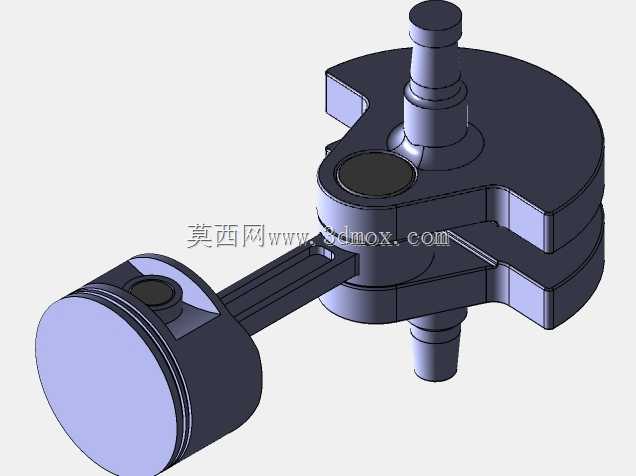

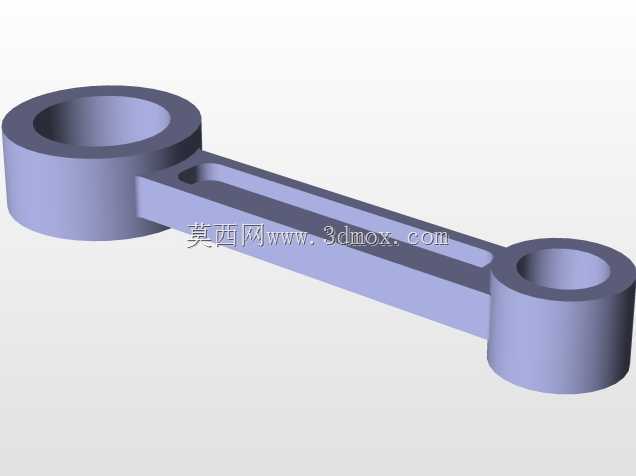

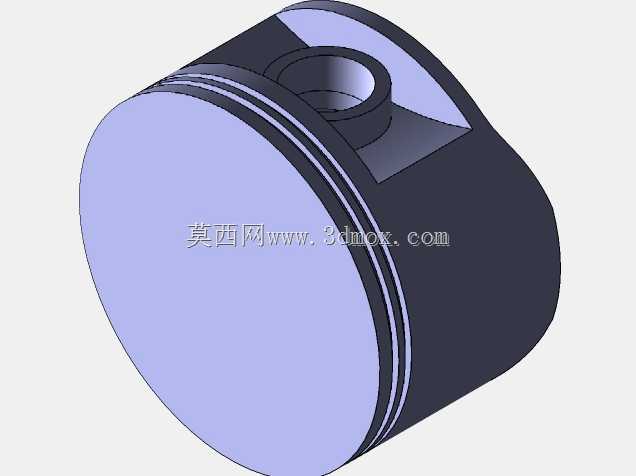

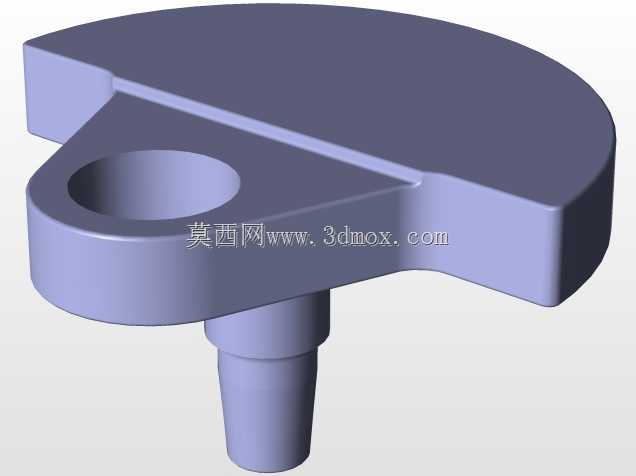

该结构是内燃机核心动力转换组件，承担着将燃料燃烧产生的热能转化为旋转机械能的关键职能，广泛应用于乘用车、商用车、小型工程机械、通用发电机组等搭载往复式内燃机的动力场景中，是整套动力输出系统里实现能量形式转换的核心执行单元。整套组件由顶部活塞、中部连接连杆、下部曲柄销轴结构三部分构成，活塞顶部采用平整圆形端面设计，可在气缸套内形成密闭的燃烧承压面，配合活塞环槽结构安装密封环与油环，既能够阻隔燃烧室内高压燃气向下窜入曲轴箱，也可以刮除气缸壁多余润滑油避免其进入燃烧室参与燃烧。活塞销座部位通过高精度销孔与连杆小头端配合，采用浮动式销连接设计，既保证传动过程中受力均匀，也能在往复运动中自动调整配合间隙，减少局部偏磨带来的结构损耗。连杆部分采用工字形截面结构设计，在保证足够抗拉、抗弯曲强度的前提下尽可能降低自身重量，减少往复运动过程中产生的惯性力，降低整机运转过程中的振动与噪声水平。下部曲柄结构采用对称式平衡配重设计，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让动力输出过程更加平稳，曲柄销轴部位与连杆大头端采用剖分式配合结构，配套轴瓦结构减少转动摩擦阻力，同时预留充足的润滑油道接口，可接入发动机压力润滑系统，在高速运转过程中持续为配合面输送润滑油，形成稳定油膜避免金属直接接触造成的干摩擦磨损。在安装边界层面，活塞外径需与对应气缸内径保持高精度配合公差，整体行程需匹配气缸盖燃烧室容积设计要求，曲柄两端的输出轴颈需与曲轴箱轴承座孔同轴度保持在严格公差范围内，连杆长度需匹配活塞上止点、下止点的行程位置，避免活塞运动到上止点时碰撞气门或气缸盖，运动到下止点时碰撞曲轴箱内壁。整套结构的受力路径经过反复优化，燃烧爆发压力作用在活塞顶面后，通过活塞销传递到连杆，再由连杆将直线往复作用力转化为曲柄的旋转扭矩，最终向外输出动力，各部件的圆角过渡、壁厚分布都经过受力仿真验证，可承受高频交变载荷冲击，避免长期运转过程中出现应力集中导致的结构断裂问题，适配常规四冲程内燃机的运转工况需求，能够在高温、高压、高转速的工作环境下长期稳定运行。
