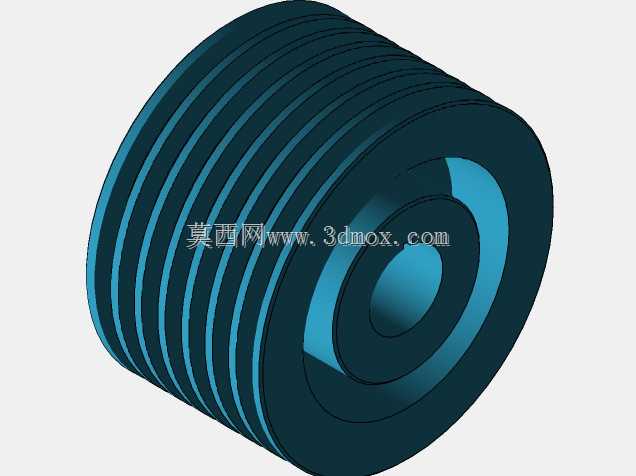

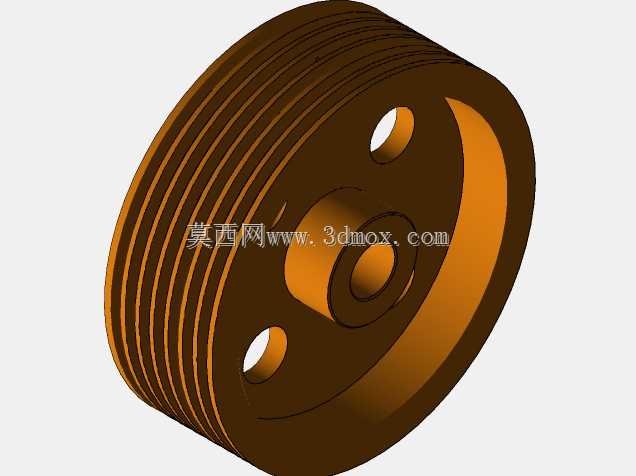

这套带轮结构适配多楔带传动场景,常见于中小型动力传输工位,比如轻工设备的主轴传动、小型输送线的动力端、风机类设备的转速匹配单元,也可用于家电内部的动力传递模块,相比普通平带轮,多楔带轮的接触面积更大,传动时的滑差率更低,能在较小的张紧力下传递同等扭矩,减少轴端的径向载荷,延长支撑轴承的使用寿命。从结构设计来看,主动轮与从动轮的轮槽采用等距排布,槽型角度匹配标准多楔带的楔角,加工时需要保证槽面的粗糙度控制在合理区间,避免运行过程中楔面过度磨损,同时轮槽的分度圆直径经过匹配计算,保证传动比稳定,不会出现转速波动超差的情况。带轮的中心孔为通孔设计,可根据实际安装的轴径做适配加工,孔端可预留键槽位置,用于传递扭矩,
也可根据使用场景选择胀套连接的形式,方便安装调试时的对中调整,减少轴与孔的配合间隙带来的传动冲击。轮体的辐板部分采用等厚结构,在保证整体刚性的前提下控制自身重量,降低高速旋转时的动不平衡量,轮缘两端做了小角度的倒角处理,避免安装皮带时刮伤带体的楔面,也能减少运行过程中皮带跑偏的概率。实际安装时需要注意两个带轮的端面共面度偏差控制在允许范围内,否则会导致皮带偏磨,大幅缩短皮带的使用寿命,张紧力的调整需要参考对应型号多楔带的参数要求,过松会出现打滑丢转,过紧则会加剧轴承受力,同时加速带体的疲劳老化。从设计思路上,这套带轮没有采用多余的减重孔结构,一方面是因为整体尺寸不大,减重带来的惯量降低效果有限,另一方面实心辐板的结构加工工艺更简单,
批量生产时的成本更低,也能避免减重孔带来的应力集中问题,在长期交变载荷下不容易出现辐板开裂的情况。轮槽的数量根据传递的额定扭矩匹配,每一个楔面都能均匀分担传动载荷,即使其中个别槽面出现轻微磨损,剩余的槽面也能保证短时间内的正常传动,不会出现突然的传动失效,提升设备运行的可靠性。在安装边界上,带轮的轴向宽度需要匹配对应多楔带的宽度,预留少量的轴向窜动余量,避免带体与轮缘端面发生摩擦,径向尺寸则需要根据传动包角的要求做核算,保证小带轮的包角满足传动要求,避免出现打滑问题。这类带轮在日常维护时,只需要定期检查带面的磨损情况与张紧力,不需要额外的润滑维护,相比齿轮传动、链传动的维护成本更低,运行时的噪音也更小,
适合对噪音控制有要求的车间工位或者民用设备内部使用。设计建模时需要严格匹配轮槽的截面尺寸,包括槽的深度、槽间距、槽的楔角,这些参数直接影响与皮带的贴合度,如果尺寸偏差过大,会导致皮带无法正常嵌入槽内,运行时出现异响、抖动,甚至出现皮带脱出的风险。中心孔的同轴度需要控制在形位公差要求范围内,否则高速旋转时会产生明显的振动,影响整套传动系统的稳定性,轮体的端面跳动也需要控制在合理范围,避免皮带在运行过程中出现轴向窜动。
