环形螺旋弹簧弹性连接构件结构设计

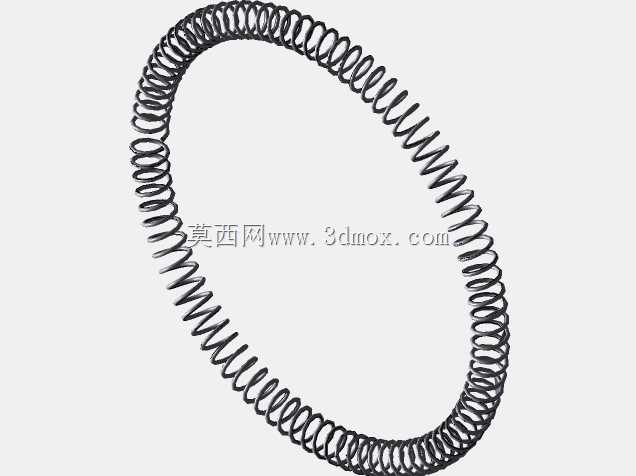

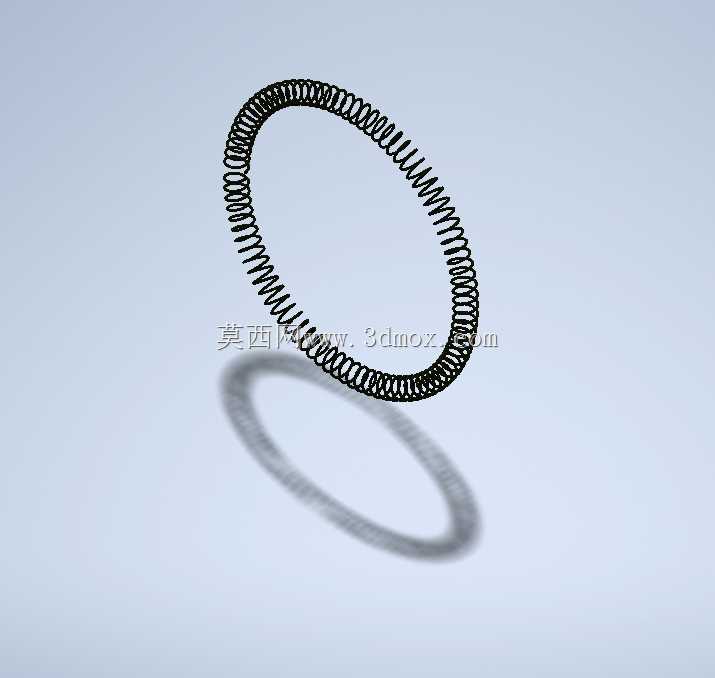

这款环形螺旋弹性构件，是针对环形安装空间内的弹性补偿、静密封预紧、小幅度往复缓冲需求开发的专用五金配件，目前广泛应用在管道法兰静密封预紧、环形阀组端面补偿、小型旋转机构周向缓冲、穿戴类快拆结构弹性抵接等场景中，区别于常规直线圆柱螺旋弹簧，它整体呈闭合环形排布，能够完美适配圆形安装槽、环形配合面的空间布局，无需额外设置弹簧定位座即可完成装配，大幅缩减配套结构的设计空间占用。

从实际功能特性来看，该构件采用连续螺旋簧丝弯曲成闭合整环的结构设计，簧丝螺旋走向沿环形切线方向均匀排布，受力时每一圈簧丝都能均匀承接轴向或径向的载荷，不会出现常规直弹簧弯成环形使用时的应力集中、局部弹力不均、接口处易断裂的问题。在管道法兰密封场景中，它可以嵌入法兰端面的环形密封槽内，为密封垫片提供持续均匀的周向预紧力，补偿管道运行中因温度变化、振动产生的端面间隙波动，避免密封介质泄漏；在小型旋转离合机构中，它可以套设在环形转轴台阶处，为离合片提供持续的周向抵紧弹力，保证离合动作的复位顺畅，不会出现卡滞、弹力偏移的问题；在消费电子的环形卡扣结构中，它可以为卡扣提供均匀的弹出弹力，提升卡扣操作的手感一致性。

设计过程中，工程师首先根据目标安装槽的环形中径确定了弹簧整体的环形轮廓尺寸，保证弹簧自由状态下的外径略大于安装槽内径，装配后可以依靠自身张力初步固定在槽内，不会在装配运输过程中脱落；其次根据所需的预紧力大小匹配了对应的簧丝直径与螺旋圈距，保证在额定压缩量下弹力符合设计要求，同时预留了足够的疲劳寿命余量，能够承受百万次以上的往复压缩载荷而不出现弹力衰减。外形尺寸上，该构件的截面直径与常规同线径圆柱螺旋弹簧一致，安装时无需对现有标准环形槽做特殊修改，可直接替换原有直弹簧拼接的弹性结构，安装边界完全适配现有标准五金件的安装尺寸，不需要额外调整配套零件的加工参数。簧丝表面做了光滑钝化处理，没有毛刺、锐角，装配时不会刮伤配套的密封件或配合面，长期使用也不会因摩擦产生碎屑污染工作介质，在液压、气动等对清洁度有要求的管路场景中也能稳定适用。
