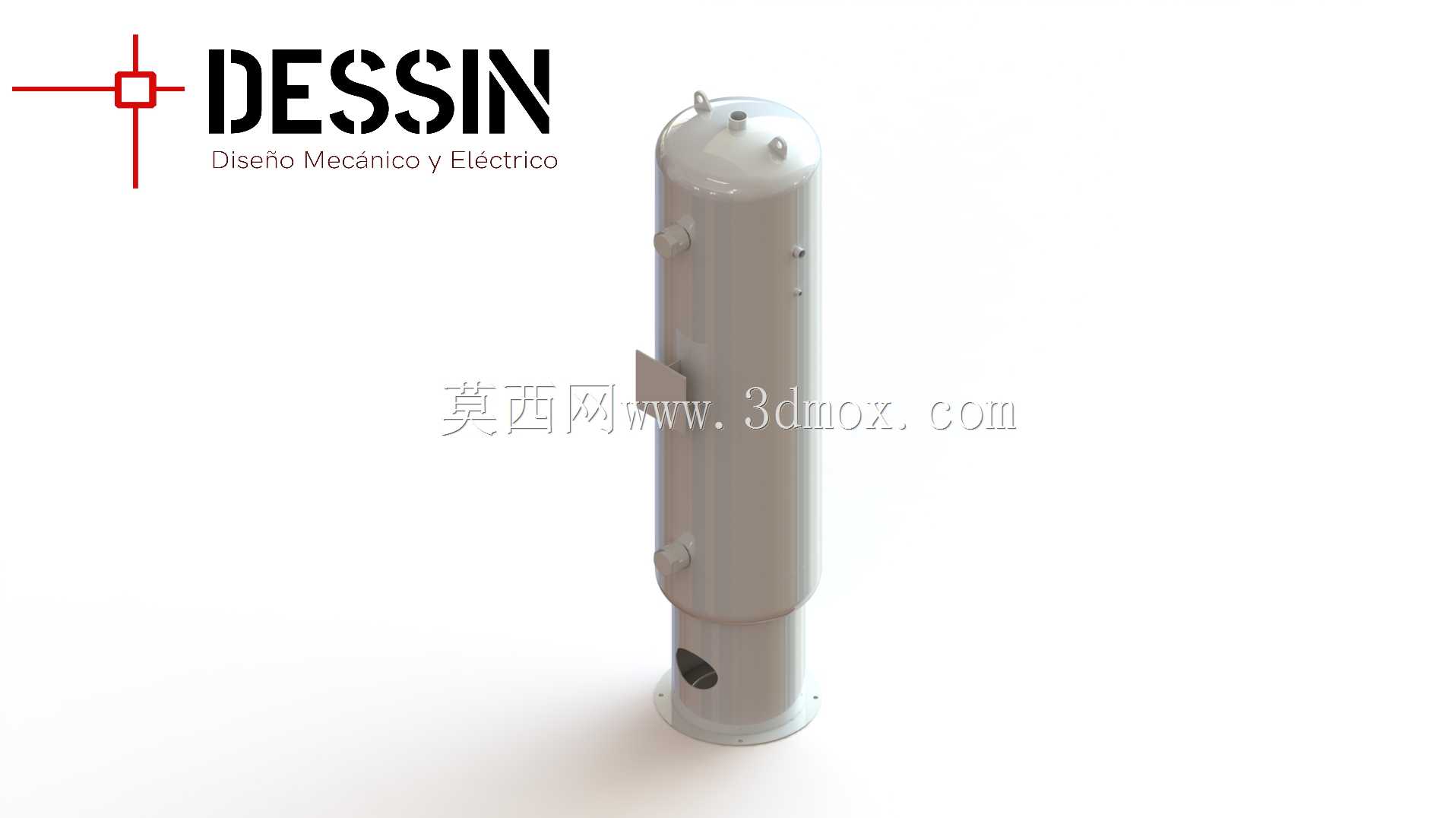

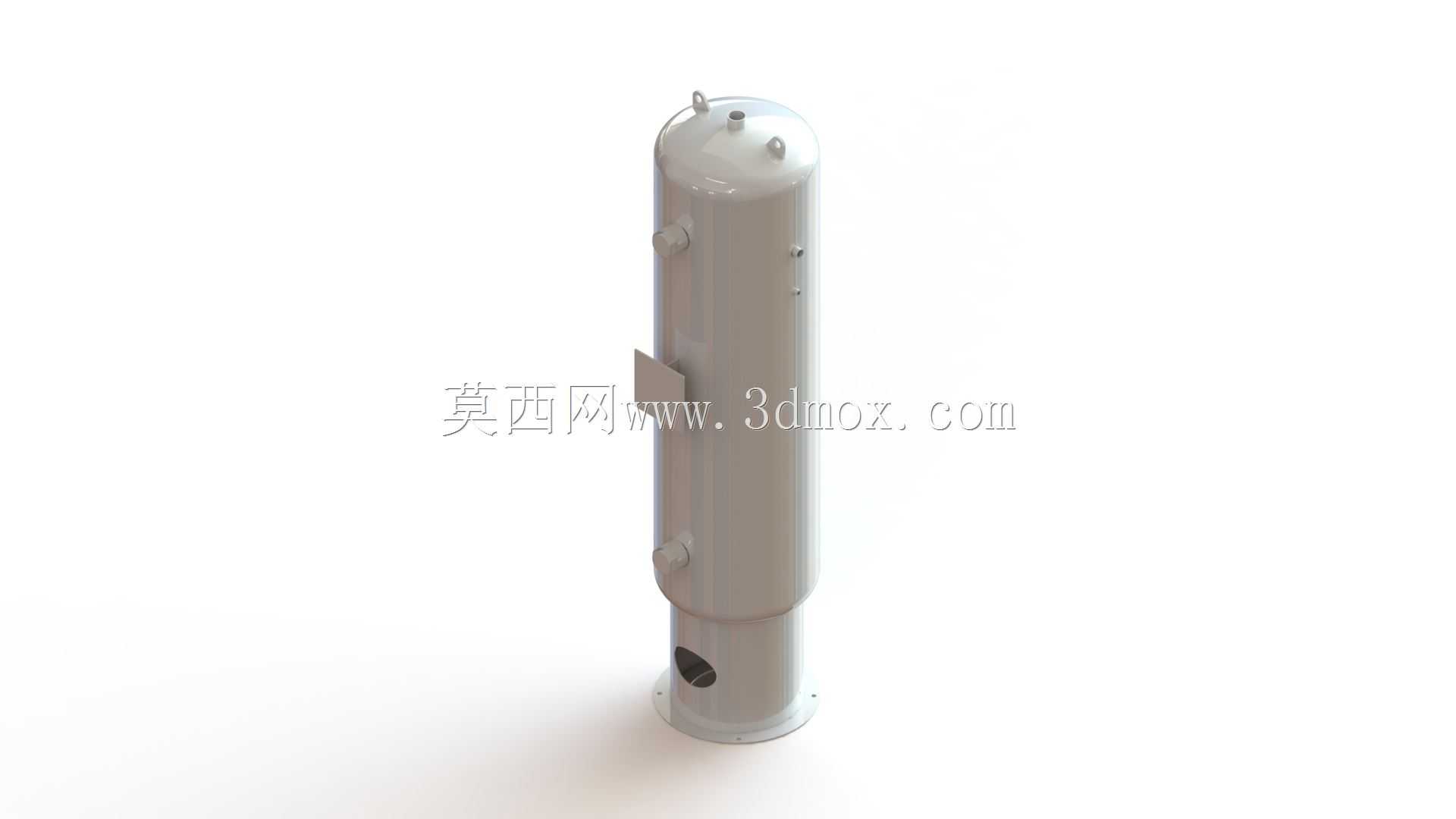

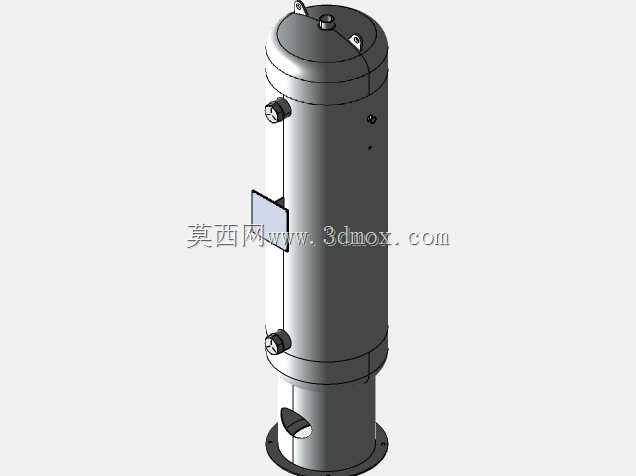

立式300升储油罐体结构设计

这款立式储油装置主要面向工业气动系统、中小型液压站以及分散式工业设备的燃油、液压油存储需求，常见于车间分布式动力供给点位、小型加工机组配套供油单元、野外临时作业设备的燃油暂存场景，能够为配套动力单元提供稳定的清洁油料储备，避免油料受外界粉尘、水汽污染，同时减少油料加注的频次，提升连续作业的稳定性。

在实际使用场景中，该储油装置可承担液压系统的回油暂存、动力设备的燃油储备、气动系统润滑油气的油料供给等核心用途，罐体自身的密封结构能够避免油料挥发泄漏，底部的排污接口可定期沉积的油泥、杂质排出，维持内部油料的清洁度，减少下游油路、阀件、泵体的磨损故障。罐体上部设置的多个接口分别对应注油、排气、液位检测、出油管路的连接需求，无需额外在罐体上开孔改造，降低现场安装的施工难度。

从功能设计来看，这款立式罐体采用细长型立式布局，能够最大程度压缩安装时的占地面积，适合在设备间隙、车间边角等狭小空间内布置；罐体底部设置带安装孔的法兰底座，可通过膨胀螺栓或焊接方式直接固定在安装基础上，抗侧向晃动能力强，即使在设备振动较大的工况下也能保持稳定。罐体侧壁预留的多个安装支耳可用于固定外置的液位计、油路阀件、加热模块等附属配件，无需额外制作安装支架，提升配套集成的效率。

设计过程中优先考虑了罐体的耐压与密封性能，筒体采用等径直筒结构，上下端盖采用圆弧过渡封头，能够均匀承受内部油压变化，避免直角位置的应力集中问题；所有外接接口的位置都经过布局优化，注油口设置在上部端盖偏离中心的位置，既方便开盖加注油料，也不会和顶部的排气阀、安全阀产生安装干涉；出油口设置在罐体下部靠近底座的位置，能够最大程度利用罐内的储油容积，减少无法排出的残油余量；排污口设置在罐体最底部的最低点，确保沉积的杂质能够完全排出，不会在罐底形成残留死角。

从安装边界来看，该罐体整体为竖直圆柱形态，安装时仅需预留略大于罐体直径的竖向安装空间，侧面仅需留出管路连接与阀门操作的操作空间即可，不需要额外预留顶部的大尺寸操作空间；底座的安装孔位采用均匀圆周布局，适配不同方向的管路走向，现场安装时可根据实际布线需求调整罐体的固定角度，不需要重新加工底座孔位。罐体的接口尺寸采用通用工业管路标准，可直接和常规的液压、气动管路配件匹配连接，不需要定制转接头，能够快速集成到现有的设备油路系统中。
